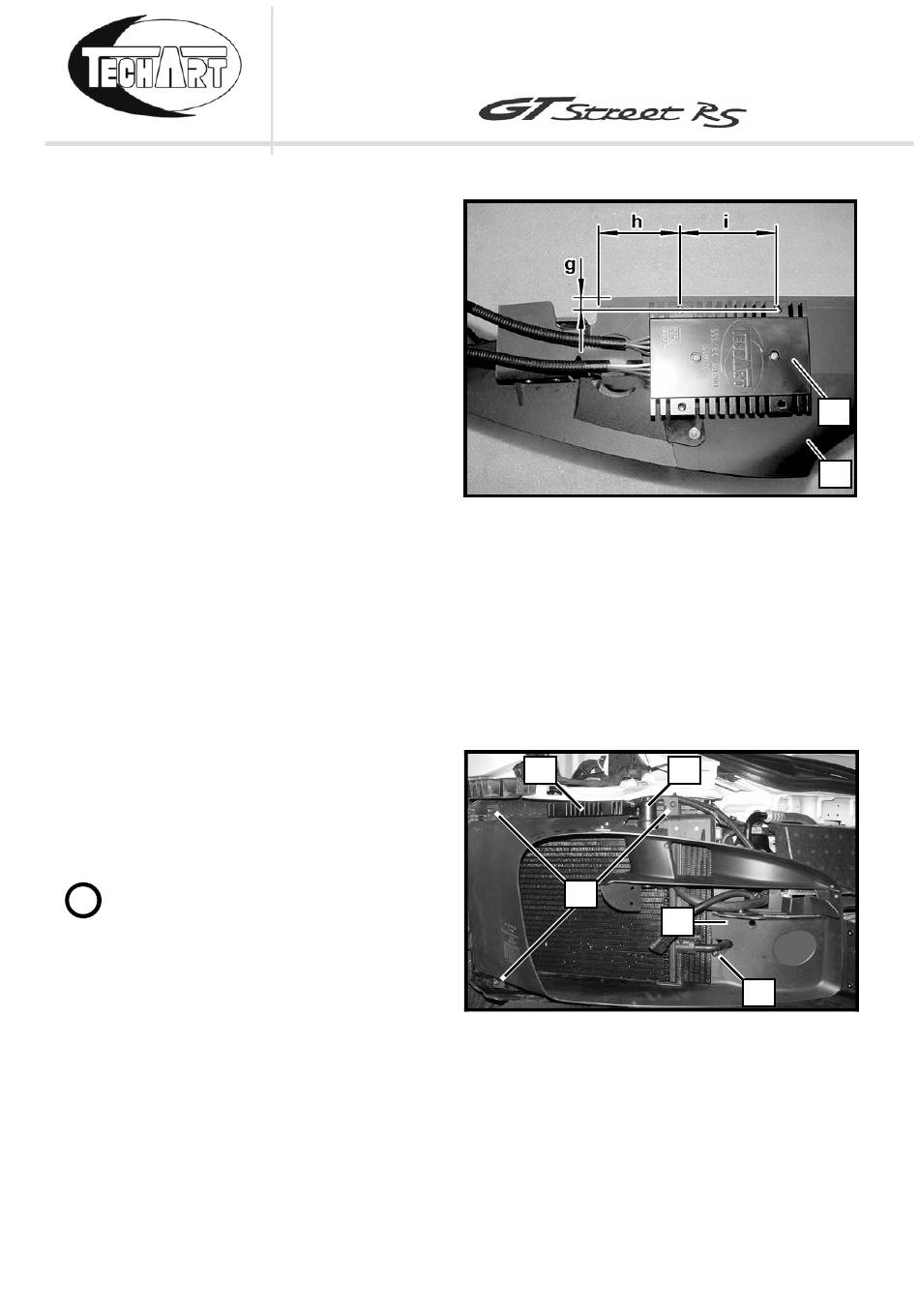

19 TECHART Steuergerät
000.180.120.200 (32) auf der
TECHART Luftführung (33)
positionieren (siehe Bild).
20 Die Befestigungsbohrungen an
den TECHART Luftführungen (33)
anzeichnen und mit d = 7 mm
bohren.
g = 17 mm
h = 70 mm
i = 80 mm
21 Am TECHART Steuergerät (32)
die Befestigungsbohrungen mit
Gewinde M6 bohren.
22 TECHART Steuergeräte (32) von
der Innenseite außen an die
TECHART Luftführung (33) mit
Schrauben M6x10 anschrauben.
23 Beide TECHART Luftführungen
(33) ansetzen, Richtung Fahrzeug
Mitte schieben und die 3 Äußeren
Schrauben (34) am Klimakühler
fest schrauben.
Die Schraube (35) nur ansetzen
i
„NICHT" fest schrauben.
24 Außentemperaturfühler in die
TECHART Luftführung (33)
stecken.
TECHART Version 03 vom 15.04.2013
MONTAGEANLEITUNG
TECHART
32
23
34
33
Seite 40 von 66
32
33
Abb. 30
35
Abb. 31
