4

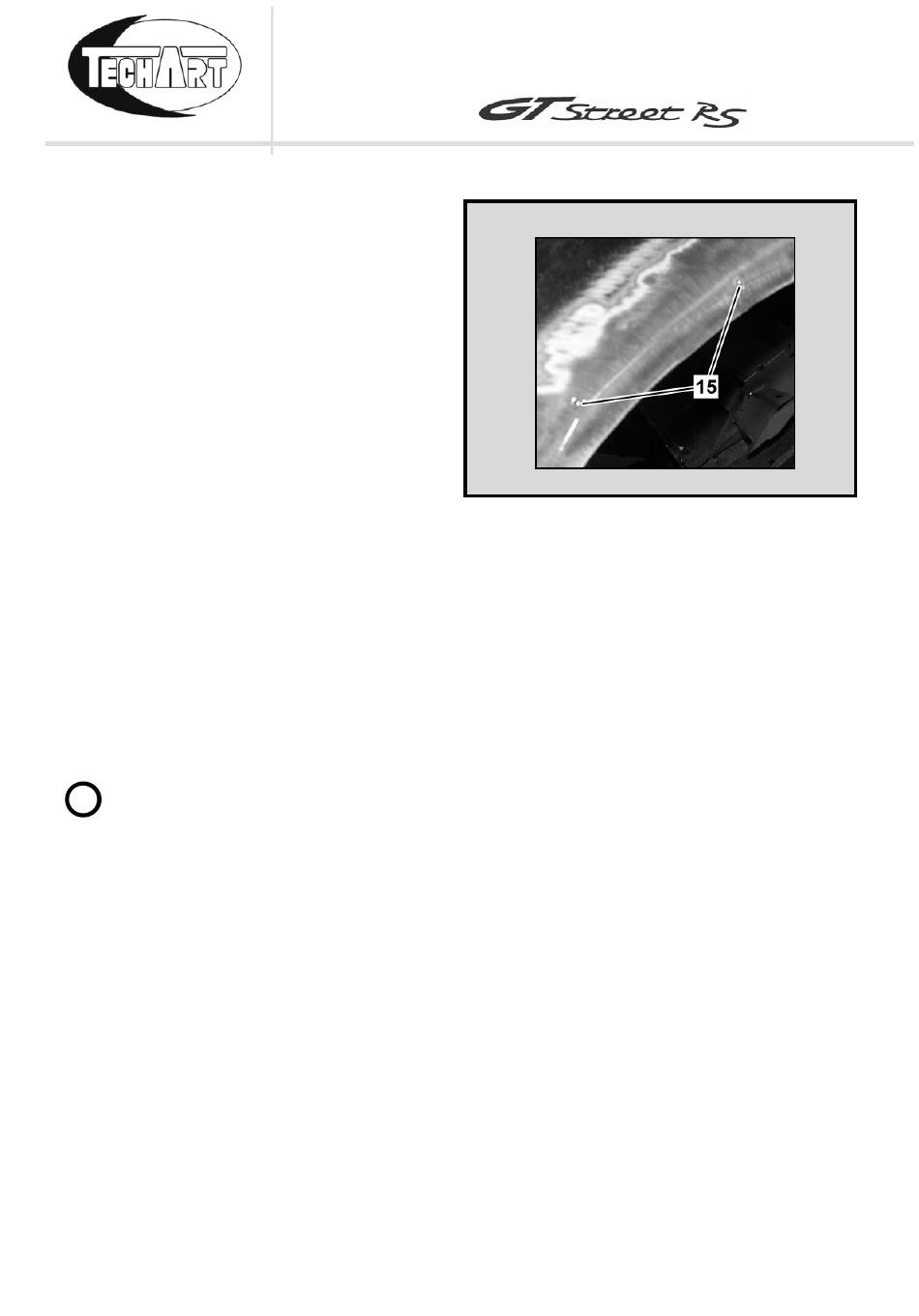

TECHART Luftkanal am Seitenteil
an den vor gebohrten Löchern (15)
mit mitgelieferten
Befestigungsschrauben 2,9x9,5
fixieren.
5
Die Umrisse des TECHART
Luftkanals an Fahrzeugblech
anreisen.
6
TECHART Luftkanal wieder
abnehmen und Fahrzeugblech im
angerissenen Bereich
ausschneiden.
7
TECHART Luftkanal wieder
ansetzen und mit
Befestigungsschrauben fixieren.
8
TECHART Luftkanal stumpf im Fahrzeugblech mit mehreren Schweißpunkten
fixieren.
9
Befestigungsschrauben herausdrehen und die Laschen vom Blech abtrennen.
10 TECHART Luftkanal komplett verschweißen. Dabei auf die Spaltmaße an der
Türe achten und ausrichten.
Beim Einschweißen des TECHART Luftkanals auf die Spaltmasse an der Tür
i
achten, ggf. ausrichten.
11 Das Seitenteil verschwämmen, verschleifen und lackierfertig machen.
TECHART Version 03 vom 15.04.2013
MONTAGEANLEITUNG
TECHART
Abb. 15
Seite 26 von 66
