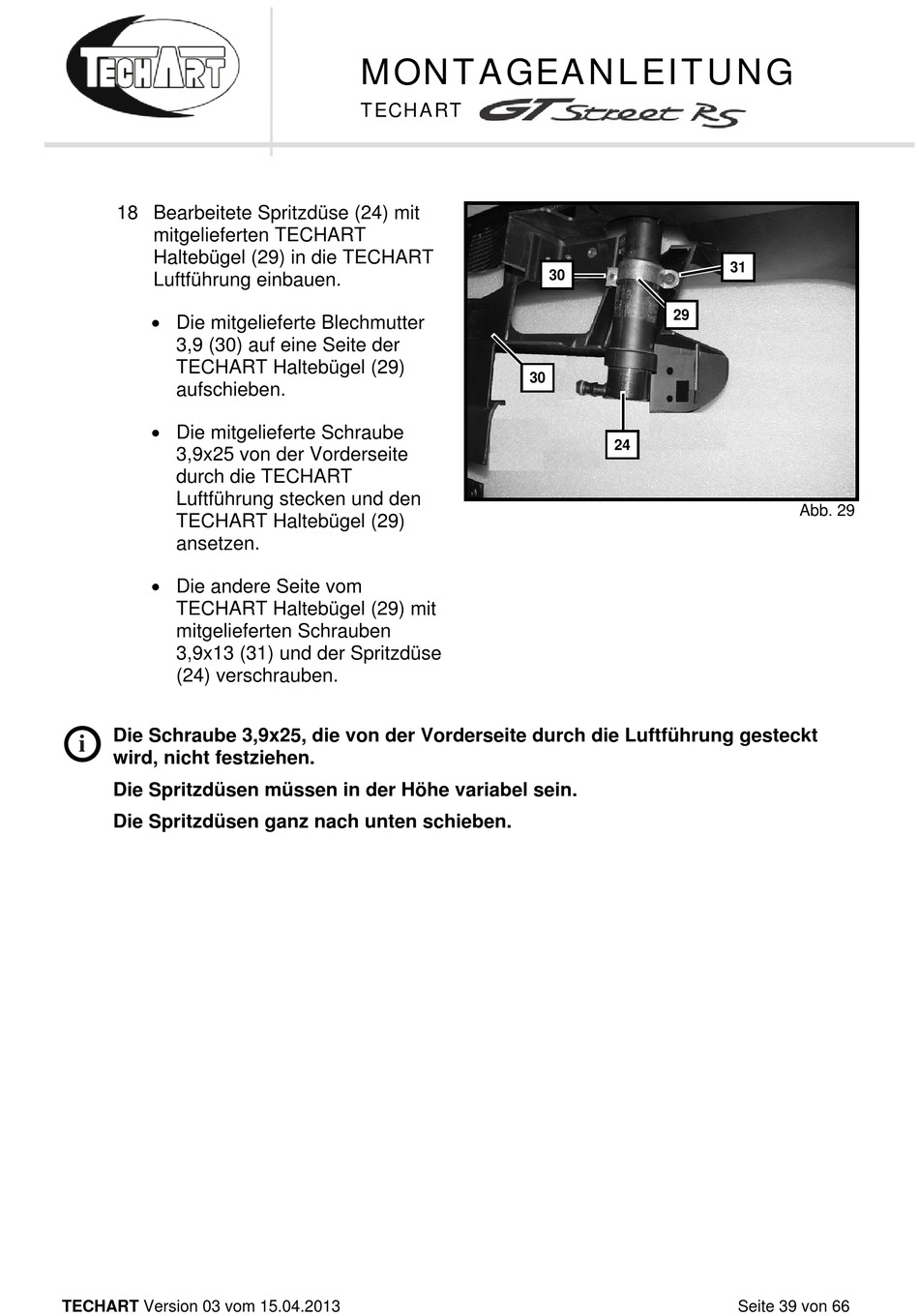

18 Bearbeitete Spritzdüse (24) mit
mitgelieferten TECHART
Haltebügel (29) in die TECHART
Luftführung einbauen.
Die mitgelieferte Blechmutter
3,9 (30) auf eine Seite der
TECHART Haltebügel (29)
aufschieben.
Die mitgelieferte Schraube
3,9x25 von der Vorderseite
durch die TECHART
Luftführung stecken und den
TECHART Haltebügel (29)
ansetzen.
Die andere Seite vom
TECHART Haltebügel (29) mit
mitgelieferten Schrauben
3,9x13 (31) und der Spritzdüse
(24) verschrauben.
Die Schraube 3,9x25, die von der Vorderseite durch die Luftführung gesteckt
i
wird, nicht festziehen.
Die Spritzdüsen müssen in der Höhe variabel sein.
Die Spritzdüsen ganz nach unten schieben.
TECHART Version 03 vom 15.04.2013
MONTAGEANLEITUNG
TECHART
30
30
29
24
31
Abb. 29
Seite 39 von 66
