Compact™ 1769-IQ16 Quelle/Senke 24 V DC-Eingangsmodul

Eingangsverdrahtung

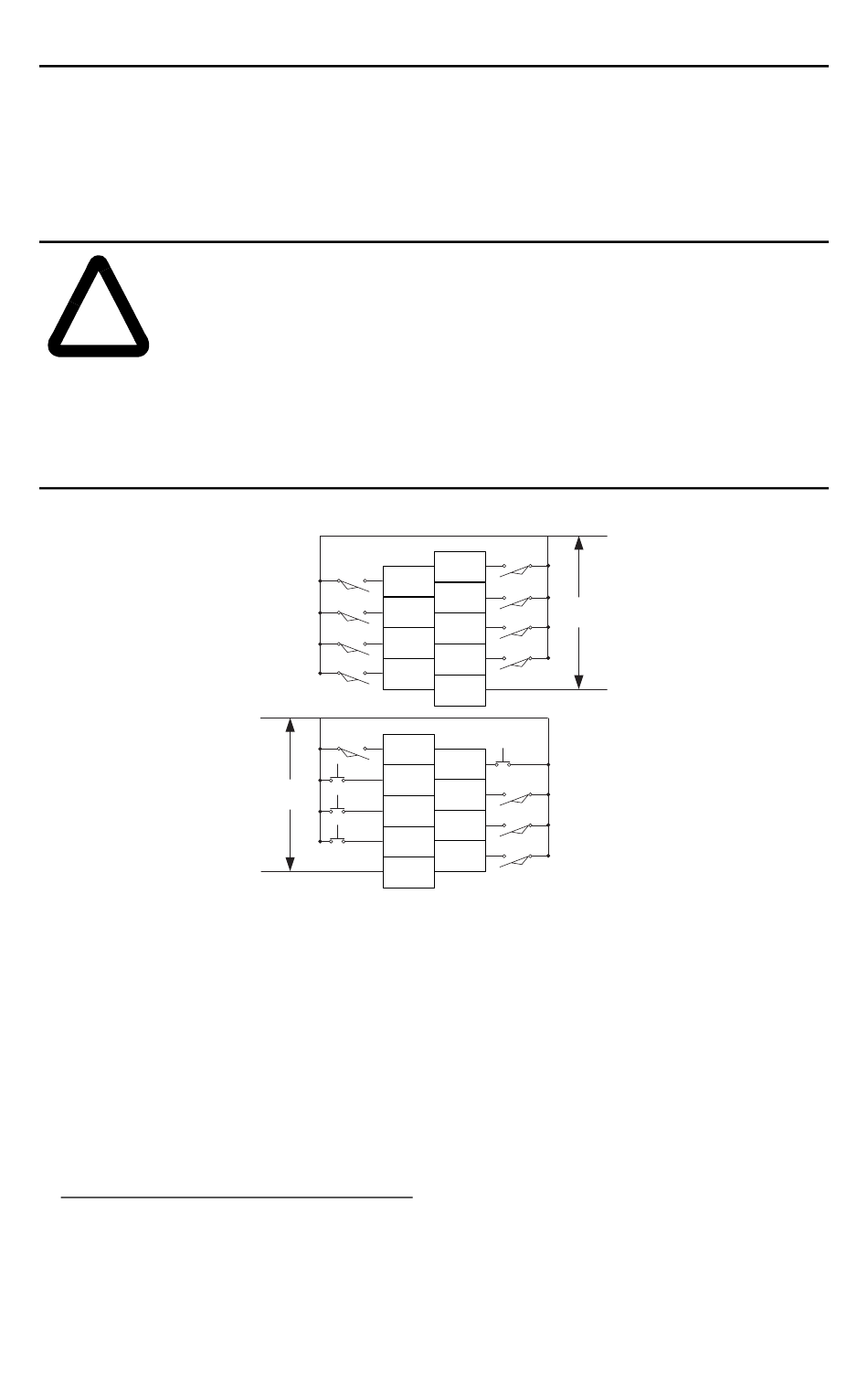

Die grundlegende Verdrahtung von Eingangsgeräten
unten dargestellt.
ACHTUNG:
• Eine falsche Verdrahtung des Moduls mit einer Wechsel-
!
• Seien Sie vorsichtig beim Abisolieren von Kabeln. In das
Das Modul besitzt ein abnehmbares beschreibbares Schild. Entfernen Sie das
Schild von der Tür, markieren Sie die Kennung jeder Klemme mit dauerhafter
Tinte und schieben Sie das Schild wieder in die Tür. Ihre Markierungen
(Anhänger mit Kennung) sind bei geschlossener Tür des Moduls sichtbar.
1. Stromziehende/stromliefernde Eingänge – Stromliefernd/stromziehend beschreibt den Stromfluß zwi-
schen dem E/A-Modul und dem Feldgerät. Stromliefernde E/A-Kreise liefern Strom an stromziehende Feld-
geräte. Stromziehende E/A-Kreise werden durch ein stromlieferndes Feldgerät gespeist. Mit der Minusseite
(DC-Bezugspotential) der Feld-Stromversorgung verbundene Feldgeräte sind stromziehende Feldgeräte.
Mit der Plusseite (+V) der Feld-Stromversorgung verbundene Feldgeräte sind stromliefernde Feldgeräte.
Europa: Stromziehende DC-Eingangs und stromliefernde DC-Ausgangsmodul-Kreise sind die allgemein
üblichen Optionen.
stromquelle führt zu einer Zerstörung des Moduls.
Modul hineinfallende Kabelstücke können beim Einschalten
zu Beschädigungen führen. Stellen Sie nach Abschluß der Ver-
drahtung sicher, daß das Modul frei von jeglichen Metall-
splittern ist.
+DC (sinking)
-DC (sourcing)
24V dc
-DC (sinking)
+DC (sourcing)
1
+DC (sinking)
-DC (sourcing)
IN 0
IN 1
IN 2
IN 3
IN 4
IN 5
IN 6
IN 7
DC
COM 1 -DC (sinking)
+DC (sourcing)
IN 9
IN 8
IN 11
IN 10
IN 13
IN 12
IN 15
IN 14
DC
COM 2
für das 1769-IQ16 ist
24V dc
Publikation 1769-5.3DE
9
