Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
Pos. Symbol
6
7
8
9
10
11
12
Hold
13
4.3.1

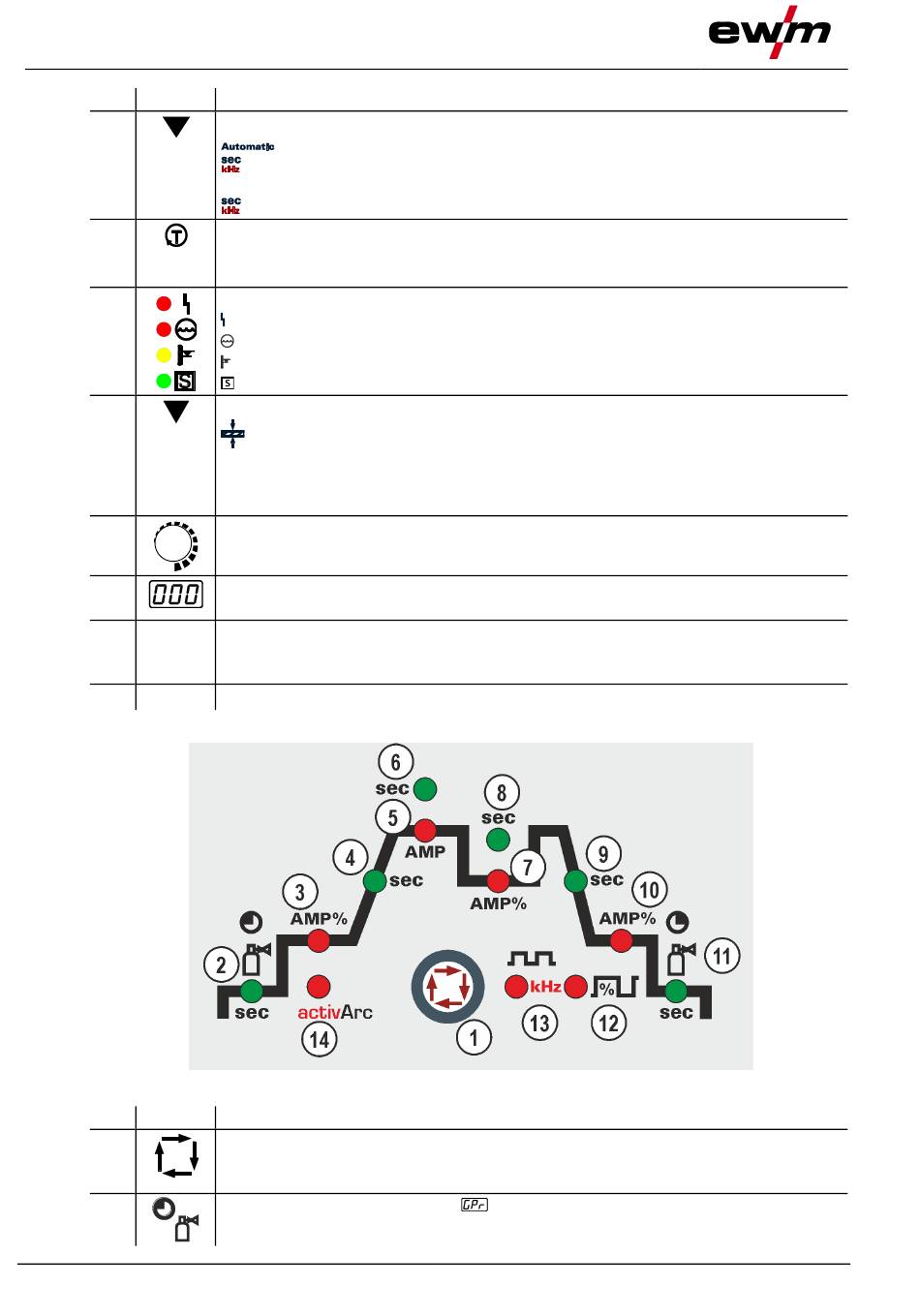

Funktionsablauf
Pos. Symbol
1
2
20
Beschreibung
0
Drucktaste Pulsschweißen
- WIG-Pulsautomatik (Frequenz und Balance)
------- Signalleuchte leuchtet grün: Pulsen (thermisches Pulsen) / E-Hand-
Impulsschweißen
------- Signalleuchte leuchtet rot: kHz-Pulsen (metallurgisches Pulsen)
Drucktaste Gastest / Schlauchpaket spülen
> siehe Kapitel 5.3.2
Stör- / Zustandsanzeigen
---------- Signalleuchte Sammelstörung
--------- Signalleuchte Wassermangel (Schweißbrennerkühlung)
--------- Signalleuchte Übertemperatur
--------- Signalleuchte S-Zeichen
Drucktaste Umschaltung Anzeige
------- Anzeige Materialdicke
VOLT --- Anzeige Schweißspannung
JOB ----- Anzeige JOB-Nummer
PROG -- Anzeige Programm-Nummer
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.2
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Funktionsablauf > siehe Kapitel 4.3.1
Beschreibung
0
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte Gasvorströmzeit
Abbildung 4-4
099-000090-EW500
07.11.2017
