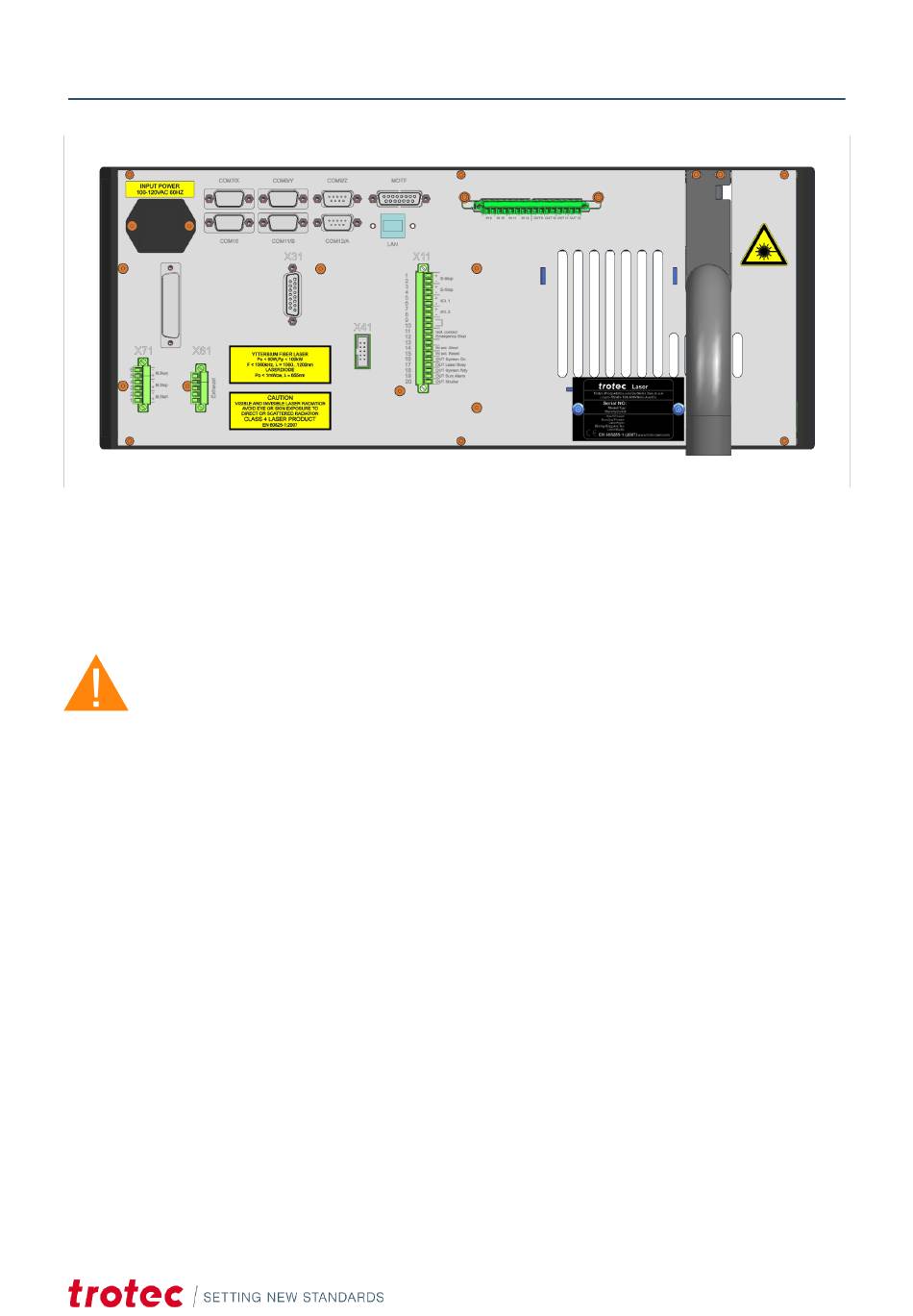

Folgende Anschlüsse stehen am Lasereinschub zur Verfügung:
X11 - Sicherheitskreis (Emergency stop button / interlock safety switch / external messages)
Der Anschluss X11 ermöglicht es, externe Sicherheitskreise, zusätzliche Not-Stopp-Kreise und externe Warnlampen
anzuschließen.
Warnung
Die digitalen 24V Eingänge sollten über potentialfreie Kontakte ausschließlich mit der an X11 / Pin 13
zur Verfügung gestellten 24V Spannung angesteuert werden. Bei Einspeisung von Signalen mit anderem
Bezugspotential besteht die Gefahr der Zerstörung der betreffenden Eingänge.
X31 – Externes Panel
Der Anschluss X31 ermöglicht es, ein externes Bedienpanel wie es sich auf der Vorderseite des Lasereinschubes befindet
anzuschließen.
Ist kein externes Panel angeschlossen, muss der mitgelieferte Stecker mit den Überbrückungen verwendet werden.
X61 – Absaugungsystem
Dieser Anschluss wird zum Ansteuern, Starten und Stoppen einer Trotec Absauganlage verwendet. Hier darf nur das
mitgelieferte Originalkabel angesteckt werden.
X71 – Start / Stopp
Der Anschluss X71 kann verwendet werden, um über eine externe Steuerung ein Start- bzw. Stopp-Signal zu senden
bzw.. ein Signal vom Laser zu empfangen. Die Pin-Belegung findet sich in "Pinbelegung der Schnittstellen".
"Busy" ist ein Ausgang des Lasers, der über ein Script beliebig gesetzt werden kann.
"Stop" ist ein externer Eingang mit dem jedes laufende Laserprogramm sofort abgebrochen wird. Es ist nicht notwendig,
diesen Eingang im Script zu überwachen.
