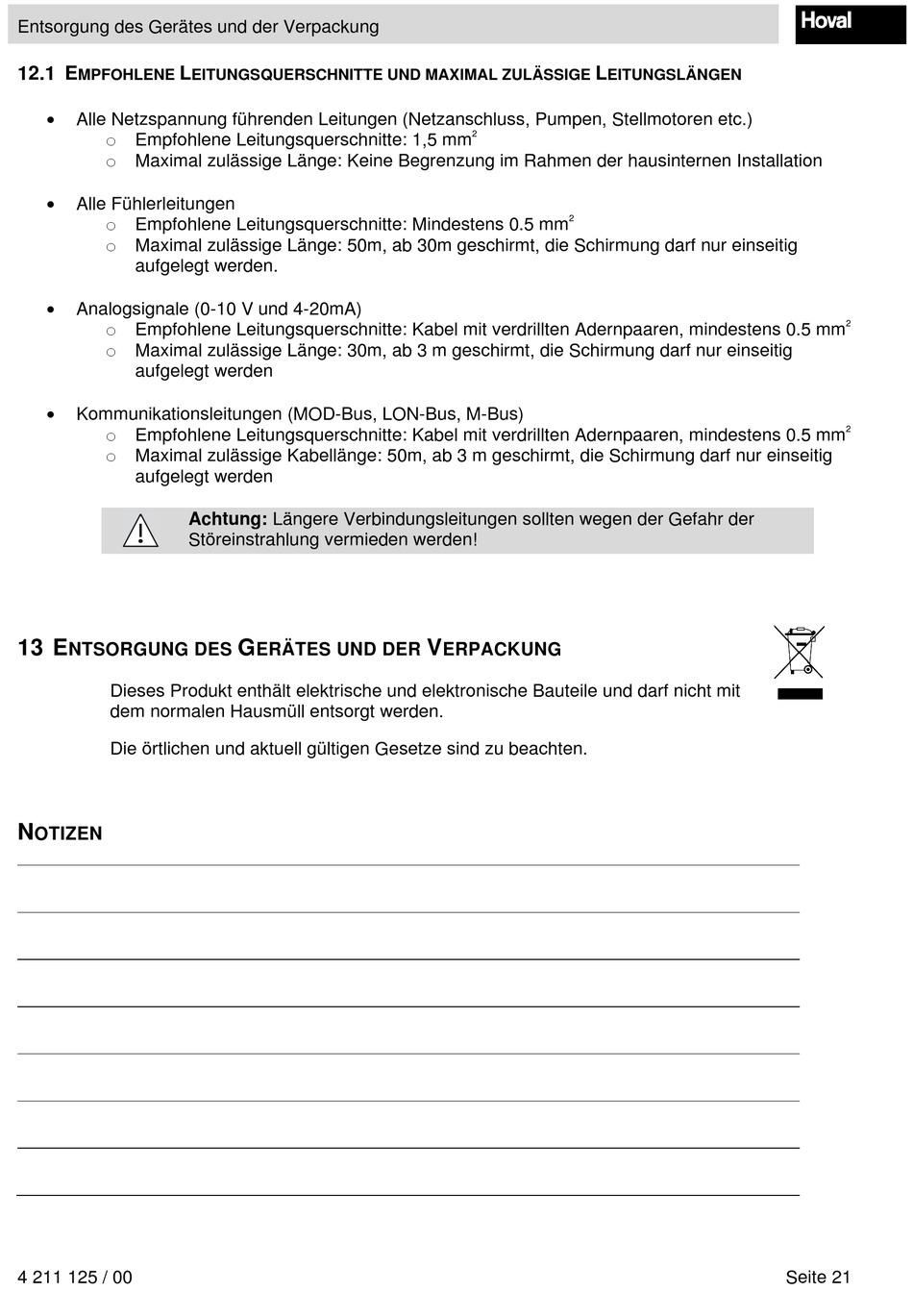

Entsorgung des Gerätes und der Verpackung
12.1 E L
MPFOHLENE

Alle Netzspannung führenden Leitungen (Netzanschluss, Pumpen, Stellmotoren etc.)
o Empfohlene Leitungsquerschnitte: 1,5 mm
o Maximal zulässige Länge: Keine Begrenzung im Rahmen der hausinternen Installation

Alle Fühlerleitungen
o Empfohlene Leitungsquerschnitte: Mindestens 0.5 mm
o Maximal zulässige Länge: 50m, ab 30m geschirmt, die Schirmung darf nur einseitig
aufgelegt werden.

Analogsignale (0-10 V und 4-20mA)
o Empfohlene Leitungsquerschnitte: Kabel mit verdrillten Adernpaaren, mindestens 0.5 mm
o Maximal zulässige Länge: 30m, ab 3 m geschirmt, die Schirmung darf nur einseitig
aufgelegt werden

Kommunikationsleitungen (MOD-Bus, LON-Bus, M-Bus)
o Empfohlene Leitungsquerschnitte: Kabel mit verdrillten Adernpaaren, mindestens 0.5 mm
o Maximal zulässige Kabellänge: 50m, ab 3 m geschirmt, die Schirmung darf nur einseitig
aufgelegt werden
Achtung: Längere Verbindungsleitungen sollten wegen der Gefahr der
Störeinstrahlung vermieden werden!
13 E
NTSORGUNG DES
Dieses Produkt enthält elektrische und elektronische Bauteile und darf nicht mit
dem normalen Hausmüll entsorgt werden.
Die örtlichen und aktuell gültigen Gesetze sind zu beachten.
N
OTIZEN
4 211 125 / 00
EITUNGSQUERSCHNITTE UND MAXIMAL ZULÄSSIGE
G
ERÄTES UND DER
L
2
2
V
ERPACKUNG
EITUNGSLÄNGEN
2
2
Seite 21
