2.2 Montage

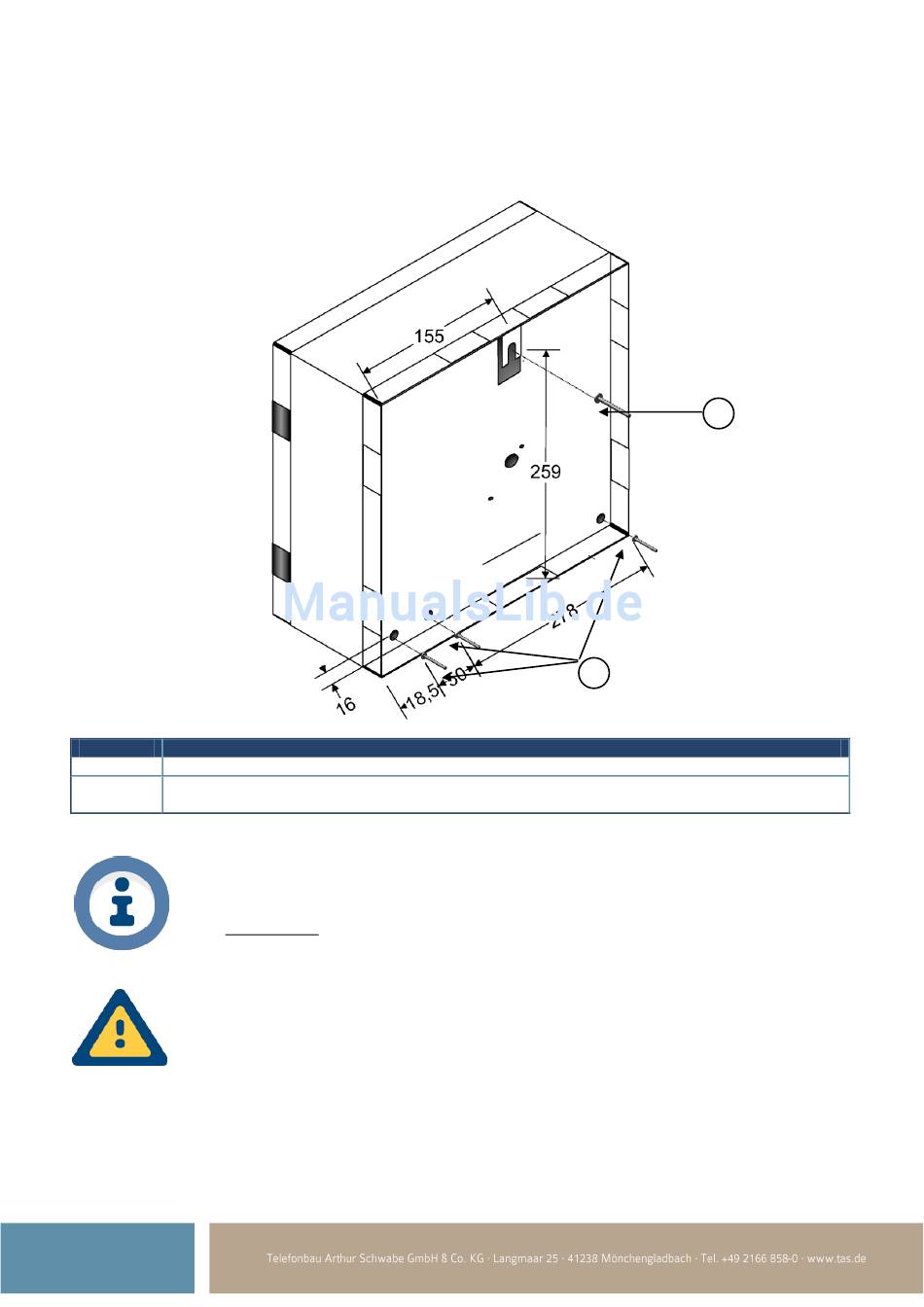

Zur sicheren Montage befestigen Sie das TAS-Link III an 3 Stellen mit Hilfe der mitgelieferten Schrauben und Dü-
beln.
Nummer Funktion
1 Befestigungsschraube 4x50mm
Befestigungsschrauben 4x60mm (es werden nur 2 Schrauben benötigt! Position je nach Gehäusetyp
2
wählen)
Verwenden Sie die mitgelieferte Bohrschablone (08-50-6005015), um die Bohrungen bequem
und korrekt zu platzieren.
Die Bemaßungen aller Gehäuse entnehmen Sie bitte den Technische Daten.
Achtung!
Bitte beachten Sie, dass das Gehäuse nur in die dafür vorgesehene Richtung (siehe Kapitel 2.1.1)
montiert werden darf, da andernfalls der Temperatursensor des Netzteils ggfs. keine korrekten
Werte ermitteln kann.
