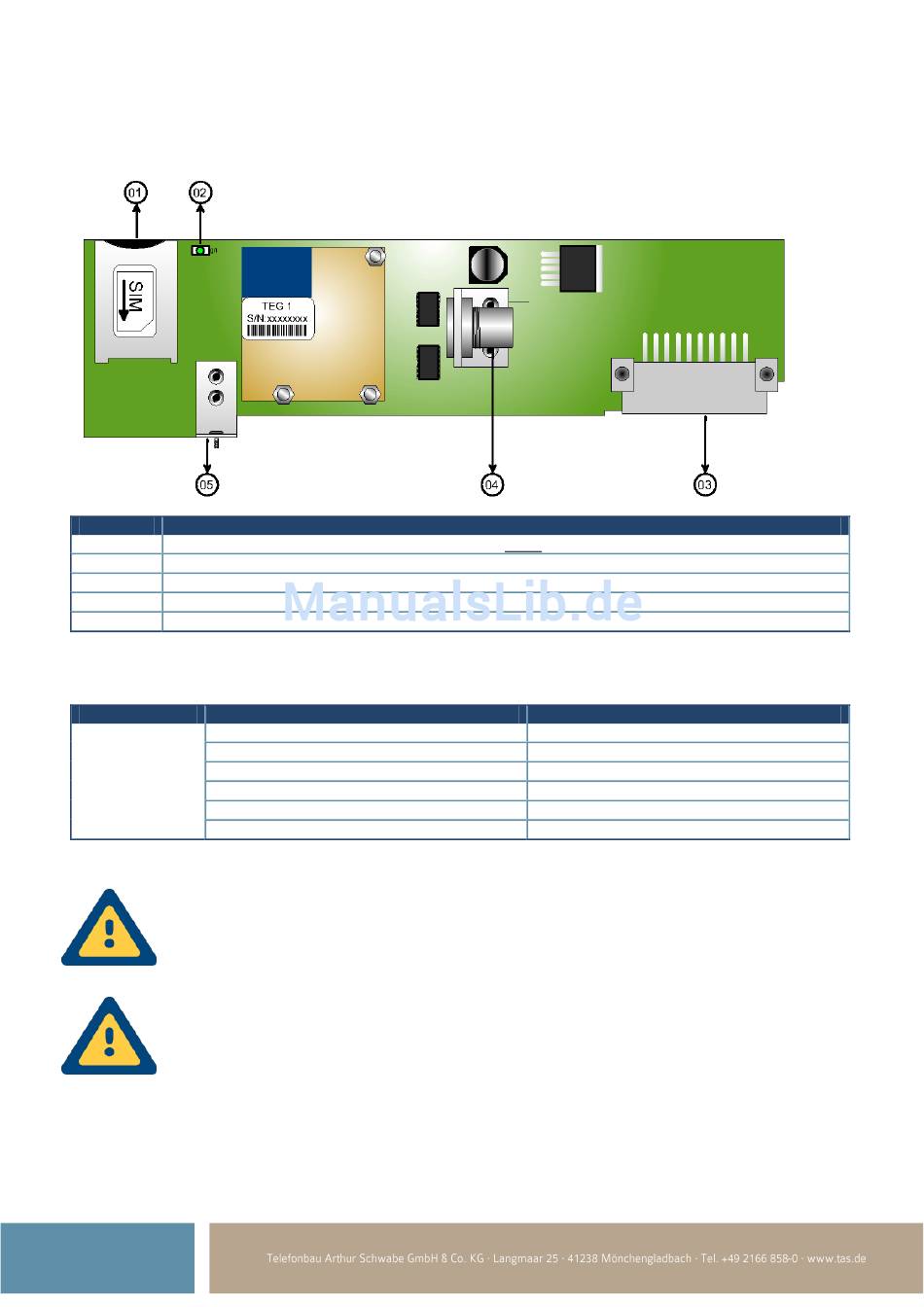

2.10 TEG 1 (GSM/GPRS)

Die Baugruppe TEG 1 erweitert das TAS-Link III um wahlweise den GSM- oder GPRS-Weg.
Nummer Funktion
01 SIM-Karten-Slot zur Aufnahme einer SIM-Karte (keine Micro-SIM!!!)
02 Status-LED des GSM-Modems
03 Steckverbinder für Aufnahme auf TLW 1 (Steckplatz E2)
04 Antennenanschluss (FME-Buchse)
05 Befestigungswinkel
2.10.1 Status LED TEG 1
Farbe
Grün
0,5s an für Dauer der Übertragung
Bitte beachten Sie, dass für eine Leitstellenaufschaltung (NSL) die Unterstützung des CSD-
Daten- bzw. Machine to Machine Dienstes unabdingbar ist! Ob dieser für Ihren Vertrag verfüg-
bar ist, erfahren Sie bei Ihrem Provider.
Bitte beachten Sie, dass der Empfangspegel (Helpdesk) nicht ausschlaggeben dafür ist, ob der
Weg tatsächlich genutzt werden kann. Die Funktionalität des Funknetzes oblig alleine dem
Netzbetreiber! Bei Fragen zu Tarifen usw. wenden Sie sich bitte an Ihren Provider!
16
Blinkrhythmus
Aus
Ein
0,6s an/aus
75ms an / 3s aus
75ms an/aus/an 3s aus
Bedeutung
defekt/stromlos/deaktiv
Verbunden CSD/m-to-m/Voice etc.
Keine SIM/PIN, Netzsuche, Netzwerklogin
Idle-Mode/eingebucht/ohne Verbindung
GSM/GPRS aktiv
Datentransfer
