2.17 XKT 1 (Linienerweiterung)

XKT 1 ist eine Linienerweiterung, welches der TAS-Link III Übertragungseinrichtung 8 weitere Ein- und 2 weitere
Ausgänge zur Verfügung stellt.

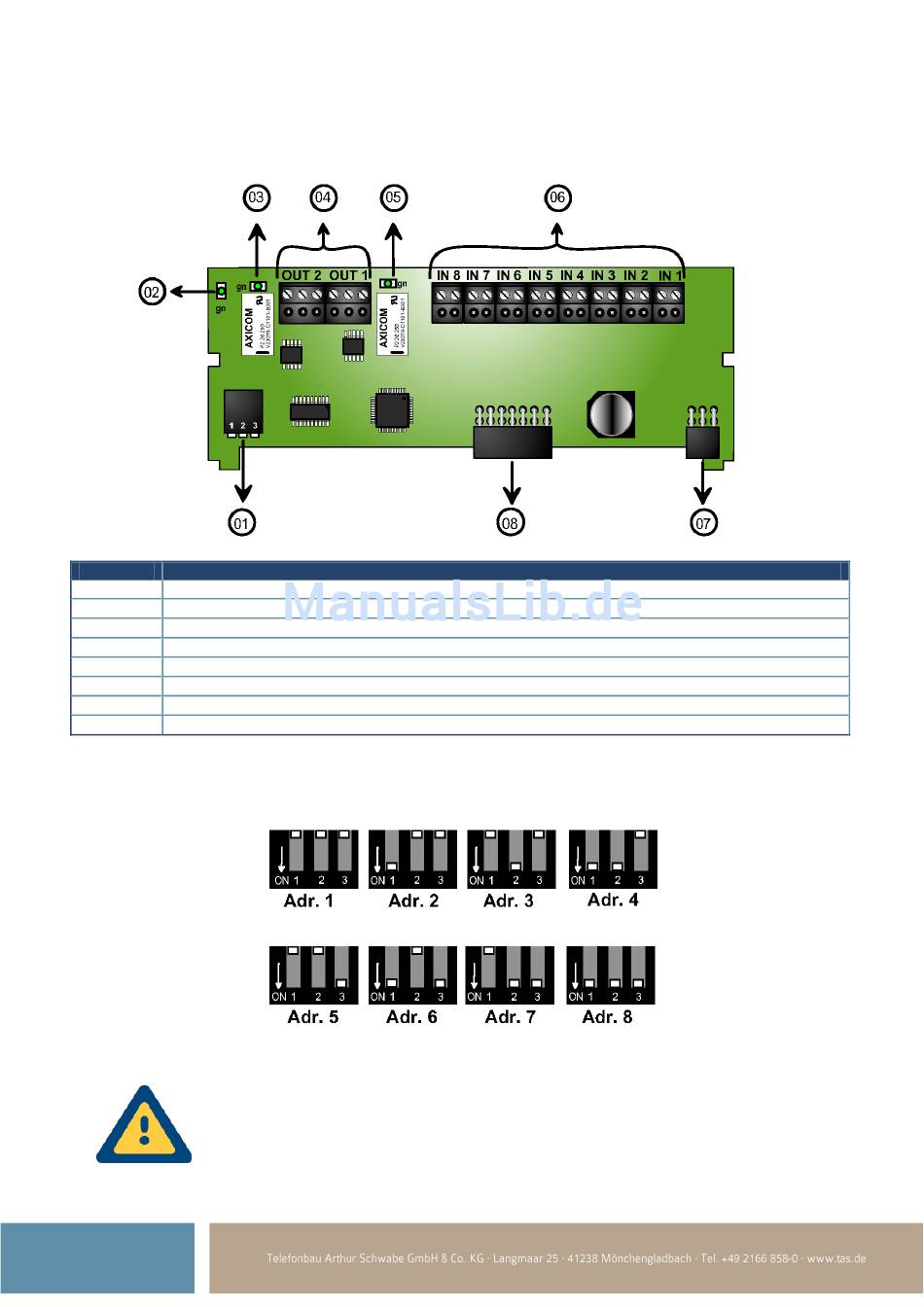

Nummer Funktion
01 Adressierschalter
02 Betriebs-LED
03 Status-LED OUT2
04 Schaltausgänge OUT1 - 2 (max. 1A 30V)
05 Status-LED OUT1
06 Eingänge IN 1- 8
07 6 poliger Steckverbinder für Aufnahme auf TLW 1 (Steckplatz X3 - 5)
08 10 poliger Steckverbinder für Aufnahme auf TLW 1 (Steckplatz X3 - 5)

2.17.1 Adressierung

Hinweis!
Alle im Systemgehäuse ankommenden Meldekabel müssen über das Gehäuse geerdet werden.
