2.18 XBT 1 (Brandmeldeerweiterung)

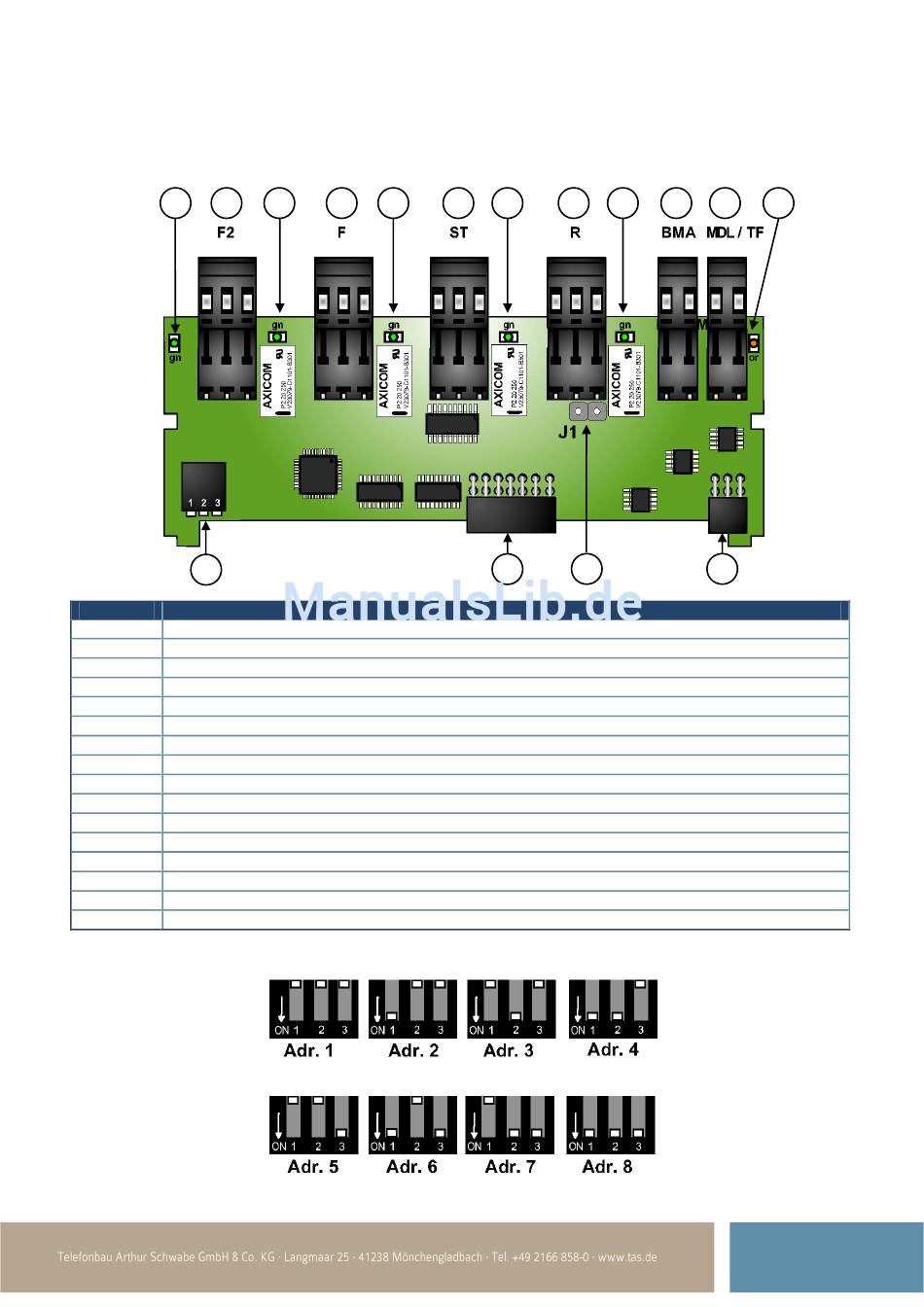

XBT 1 ist eine Brandmeldebaugruppe, welche in Verbindung mit Dioden-, Frequenzmelder und Brandmeldeschnitt-
stellen nach DIN 14675, EN 54-21 und EN 50136 eingesetzt werden kann.
02
03
01
Nummer Funktion
01 Adressierschalter
02 Betriebs-LED1
03 Fernschaltausgang 2 (F2) (max. 1A 30V)
04 Status-LED F2
05 Fernschaltausgang 1 (F1) (max. 1A 30V)
06 Status-LED F
07 Störausgang (ST) (max. 1A 30V)
08 Status-LED ST
09 Rückmeldeleitung (R) (max. 1A 30V)
10 Status-LED R
11 Anschluss für Brandmeldedirektaufschaltung
12 Anschluss für Dioden- und Frequenzmelder
13 Betriebs-LED2
14 6 poliger Steckverbinder für Aufnahme auf TLW 1 (Steckplatz X3 - 5)
15 Jumper J1 für Potentialtrennung von Rückmelde- und Brandmeldeleitung
16 10 poliger Steckverbinder für Aufnahme auf TLW 1 (Steckplatz X3 - 5)
2.18.1 Adressierung
04
05 06
07 08 09 10
16 15
12 13
11
14
23
