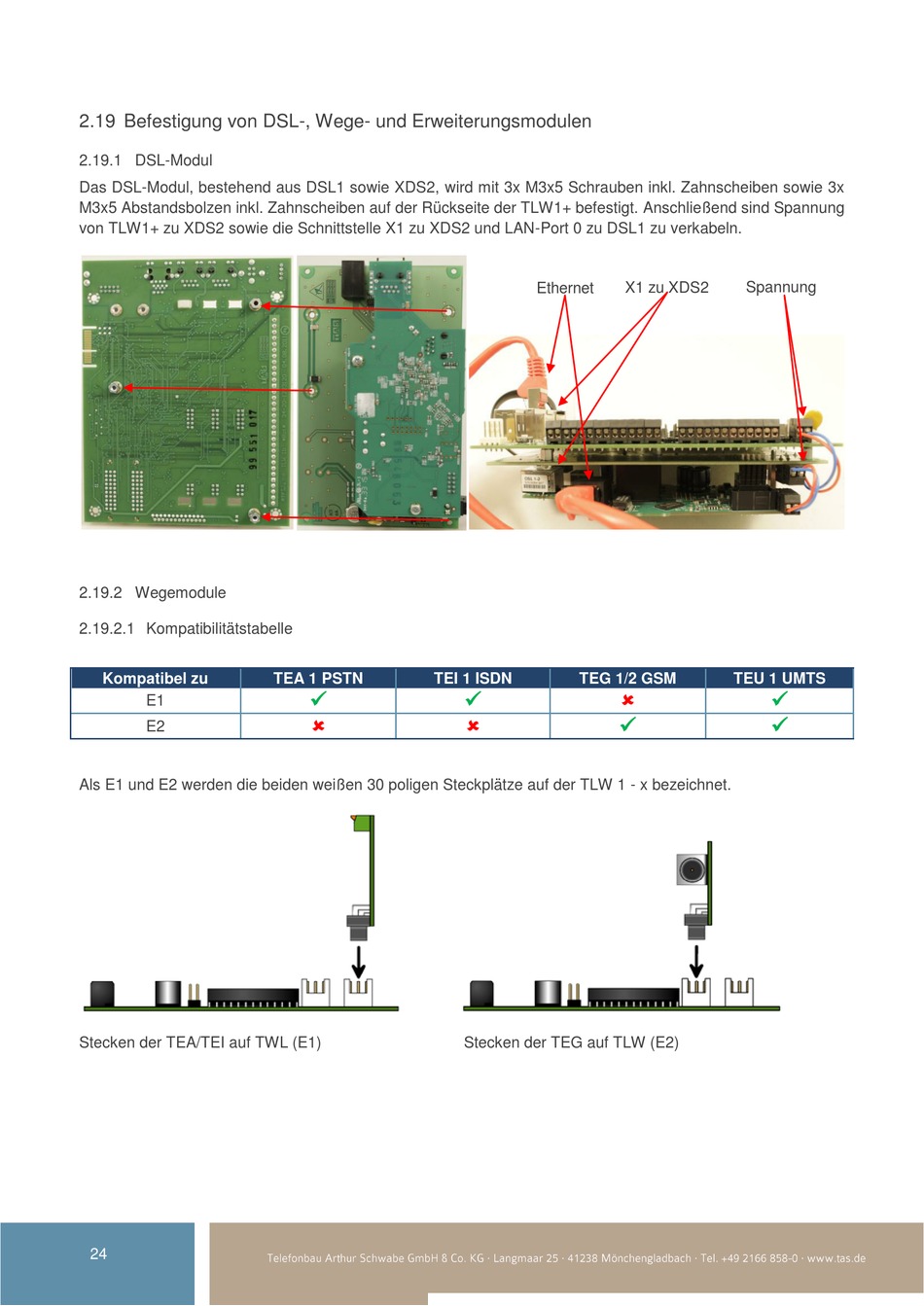

2.19 Befestigung von DSL-, Wege- und Erweiterungsmodulen

2.19.1 DSL-Modul
Das DSL-Modul, bestehend aus DSL1 sowie XDS2, wird mit 3x M3x5 Schrauben inkl. Zahnscheiben sowie 3x
M3x5 Abstandsbolzen inkl. Zahnscheiben auf der Rückseite der TLW1+ befestigt. Anschließend sind Spannung
von TLW1+ zu XDS2 sowie die Schnittstelle X1 zu XDS2 und LAN-Port 0 zu DSL1 zu verkabeln.

2.19.2 Wegemodule

2.19.2.1 Kompatibilitätstabelle
Kompatibel zu
E1
E2
Als E1 und E2 werden die beiden weißen 30 poligen Steckplätze auf der TLW 1 - x bezeichnet.
Stecken der TEA/TEI auf TWL (E1)
24
TEA 1 PSTN TEI 1 ISDN


X1 zu XDS2
Ethernet
TEG 1/2 GSM
 
 
Stecken der TEG auf TLW (E2)
Spannung
TEU 1 UMTS


