Dsl 1 (Dsl-Modem) - TAS Link III Kurzanleitung

2.8 DSL 1 (DSL-Modem)

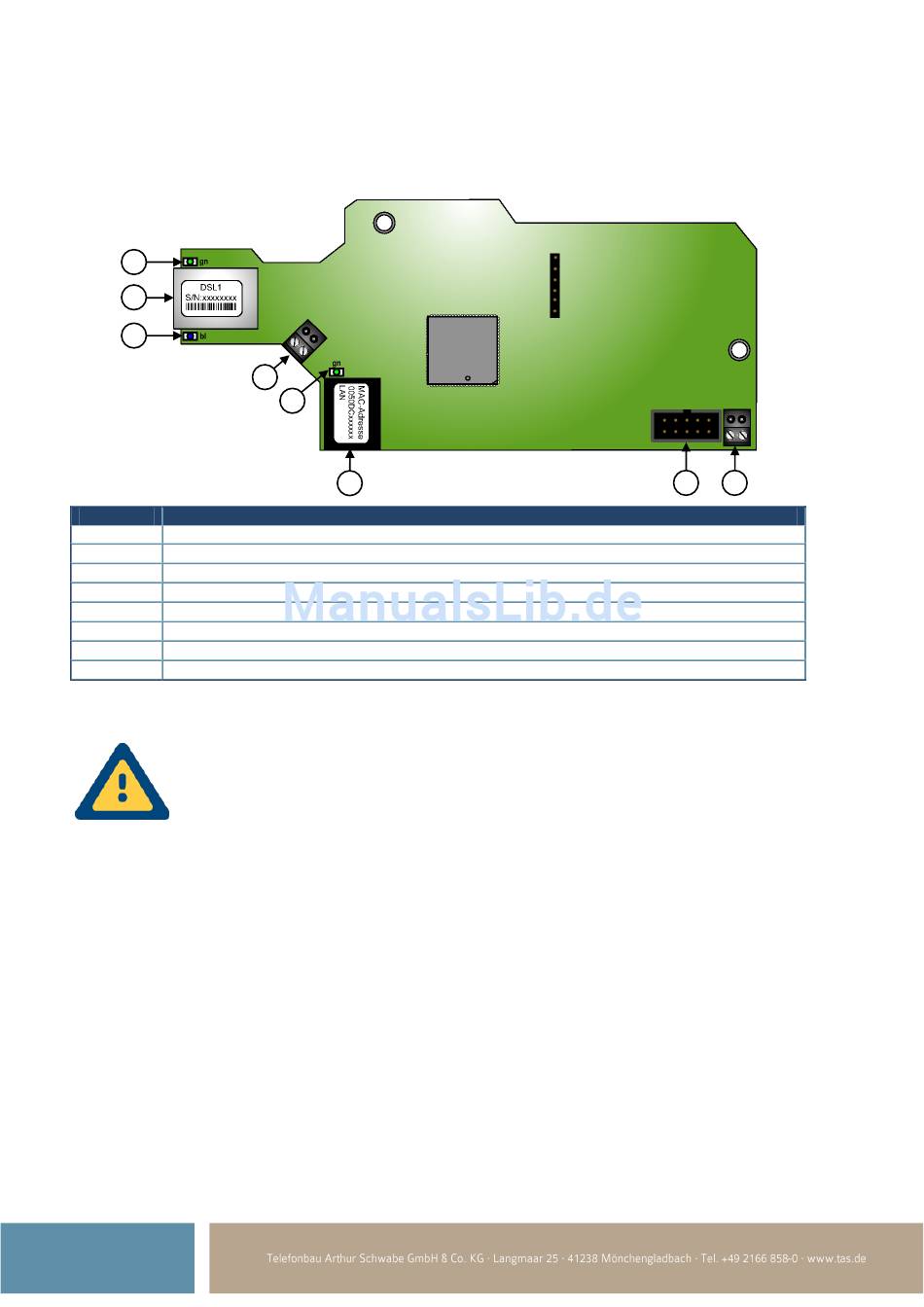

Die Baugruppe DSL 1 ist ein DSL-Modem welches die Frequenzbänder Annex B sowie J unterstützt und das TAS-
Link III damit zu einem vollwertigen DSL-Router macht.
08
07
06
Nummer Funktion
01 Spannungsversorgung (10 bis 14 V DC!!!)
02 S1-BUS Anschluss zur XDS 2
03 ETH-Buchse für Verbindung zur TLW 1
04 ETH-LED (Link auf ETH-Buchse)
05 Klemmanschluss a/b für DSL-Signal statt ETH-Buchse
06 Status LED blau (online)
07 ETH-Buchse für Eingang DSL-Signal statt Klemmanschluss
08 Status LED grün (DSL-Training)
Achtung!
Bitte beachten Sie, dass das DSL1-Modem nur mit einer Spannung zwischen 10 und 14 V
DC betrieben werden darf!
14
05
04
03 02 01
