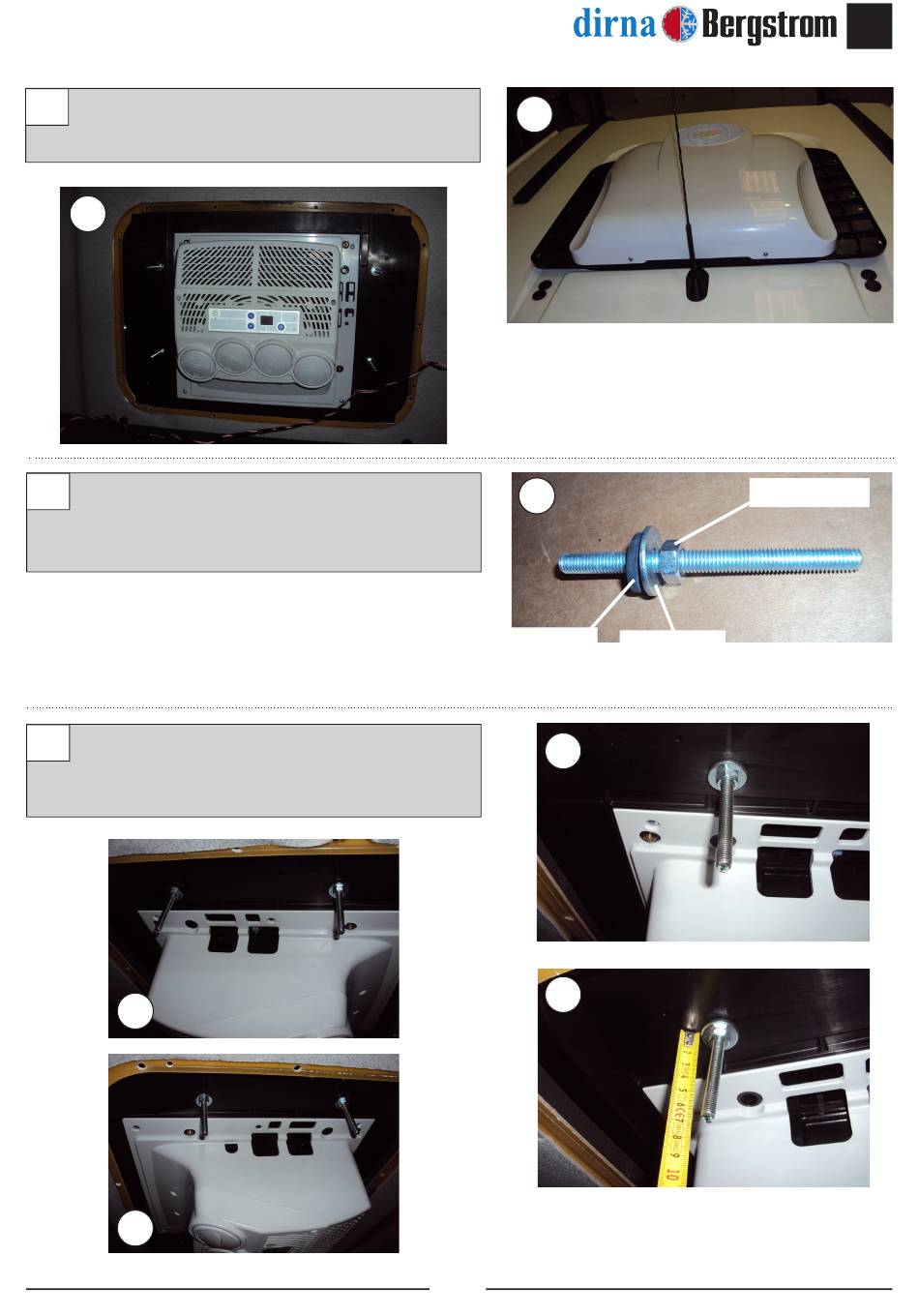

Posicionar equipo LITE en el hueco de la escotilla
en posición indicada.
4
5
Roscar en cada espárrago M8/125 L=100 mm una
tuerca M8 y colocar una arandela plana Ø 8 y una
arandela goma como se indica.
6
Roscar espárragos M8 en insertos de la base
dejándolos a 70 mm y apretar tuercas contra la
base.
6
6
All manuals and user guides at all-guides.com
Arandela de goma
5
4
5
Arandela
plana Ø 8
ala ancha
6
6
ES
®
Tuerca M8
