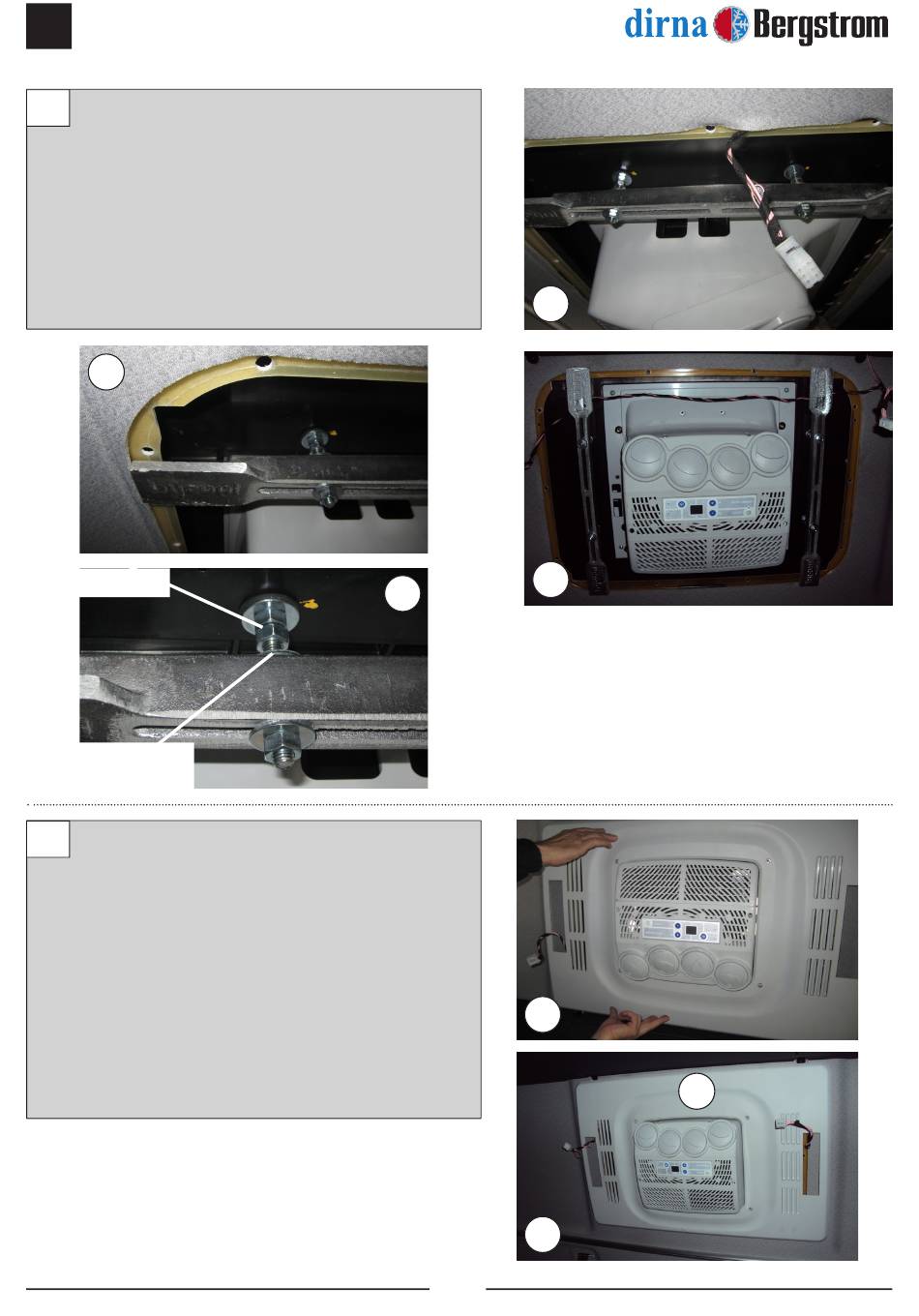

Eine Mutter M8 auf jede Stiftschraube drehen und
Halterungen auf den Stiftschrauben positionieren.
Dabei eine Breitflansch-Flachscheibe
zwischen Halterung und Mutter der Stiftschraube
einfügen und mit einer Breitflansch-Flachscheibe
Ø 8 und einer selbstsichernden Mutter M8/125
ohne Anzuziehen befestigen.
Achtung: Die Lichtkabel müssen sich über den
Halterungen befinden.
7
Mutter M8
Breitflansch-
Flachscheibe Ø8
8
Konsole auflegen und Anlage so zentrieren, dass
sie sich an der Stelle der Originalkonsole befindet.
Konsole abnehmen.
Achtung: Der breite Teil der Konsole (*) befindet
sich an der Vorderseite der Kabine.
Achtung: Unbedingt von innen sicherstellen,
dass die Lufteintrittsgitter des Kondensators
nach dem Zentrieren des Geräts nicht von der
Dichtung verdeckt werden, damit kein Wasser in
die Kabine gelangen kann.
