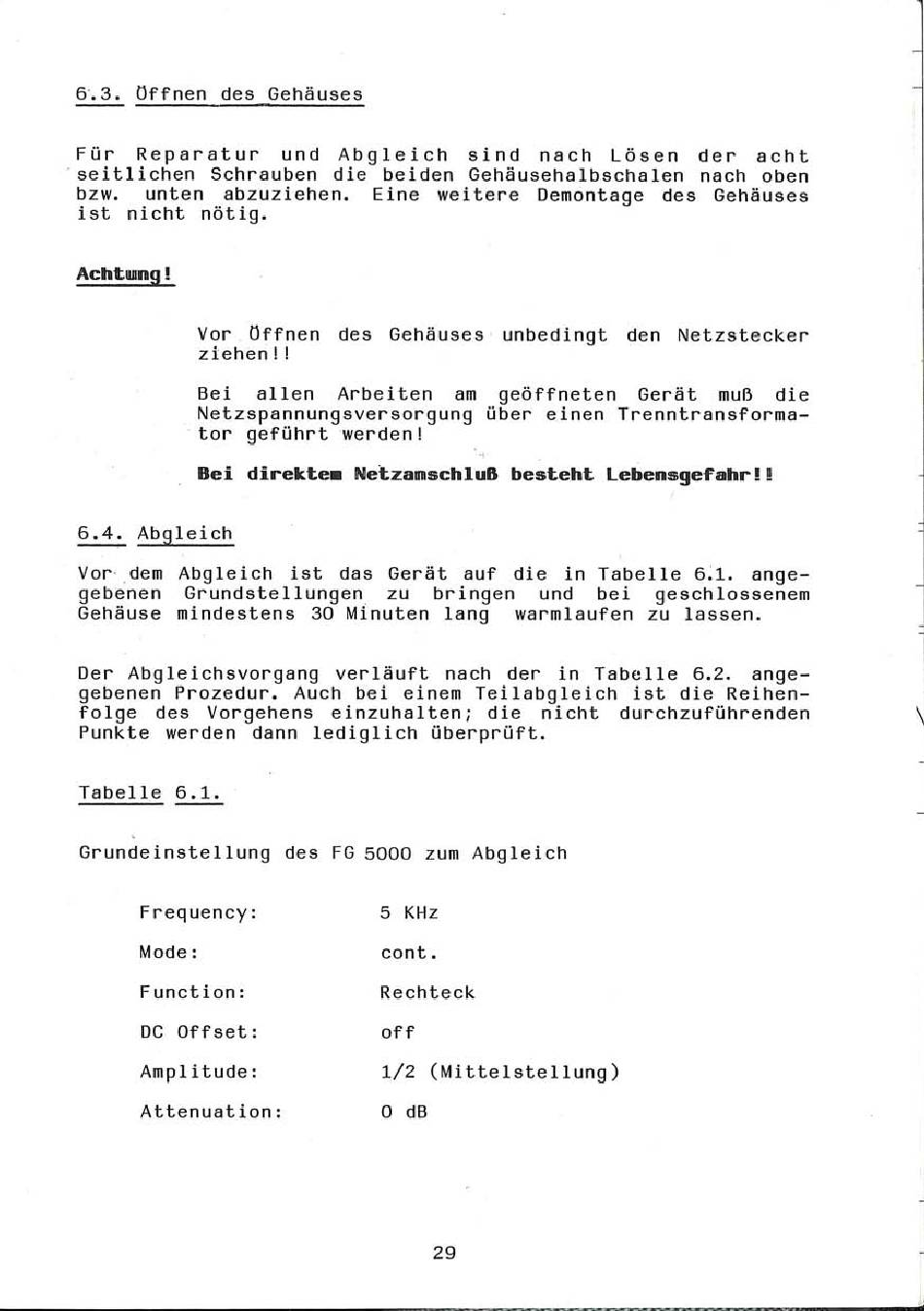

9.
öffnen
des Gehäuses
Für
Reparatur
und
Abgleich
sind
nach
Lösen
der
acht
aseitlichen
Schrauben
die
beiden
Gehäusehalbschalen
nach
oben
bzw.
unten
abzuziehen.
Eine
weitere
Demontage
des
Gehäuses
ist
nicht
nÖtig.
Achtung
!
Vor
öffnen
des
Gehäuses
unbedingt
den
Netzstecker
ziehen
! I
Bei
allen
Arbeiten
am
geÖffneten
Gerät
muß
die
Netzspannungsversorgung
über
einen
Trenntransforma-
tor
geführt
werdenl
Bei
direktei
Netzanschluß
besteht
Lebensgefahr!!l
6.4.
Abgleich
Vor
dem
Abgleich
ist
das
Gerät
auf
die
in
Tabelle
6:1.
ange-
gebenen
Grundstellungen
zu
bringen
und
bei
geschlüssenem
Gehäuse
mindestens
30
Minuten
lang
warmlaufen
zu
lassen.
Der
Abgleichsvürgang
verläuft
nach
der
in
Tabelle
6.2.
ange-
gebenen
Prozedur.
Auch
bei
einem
Teilabgleich
ist
die
Reihen-
folge
des
Vorgehens
einzuhalten;
die
nicht
durchzuführenden
Punkte
werden
dann
lediglich
überprüft.
Tabelle
6.1.
Grundeinstellung
des
FG
5C)00
zum
Abgleich
Frequency:
5
KHz
Mode
:
cont.
Function:
Rechteck
DC
Offset:
üff
Amplitude:
1/2
(Mittelstellung)
Attenuation
:
0
dB
29
