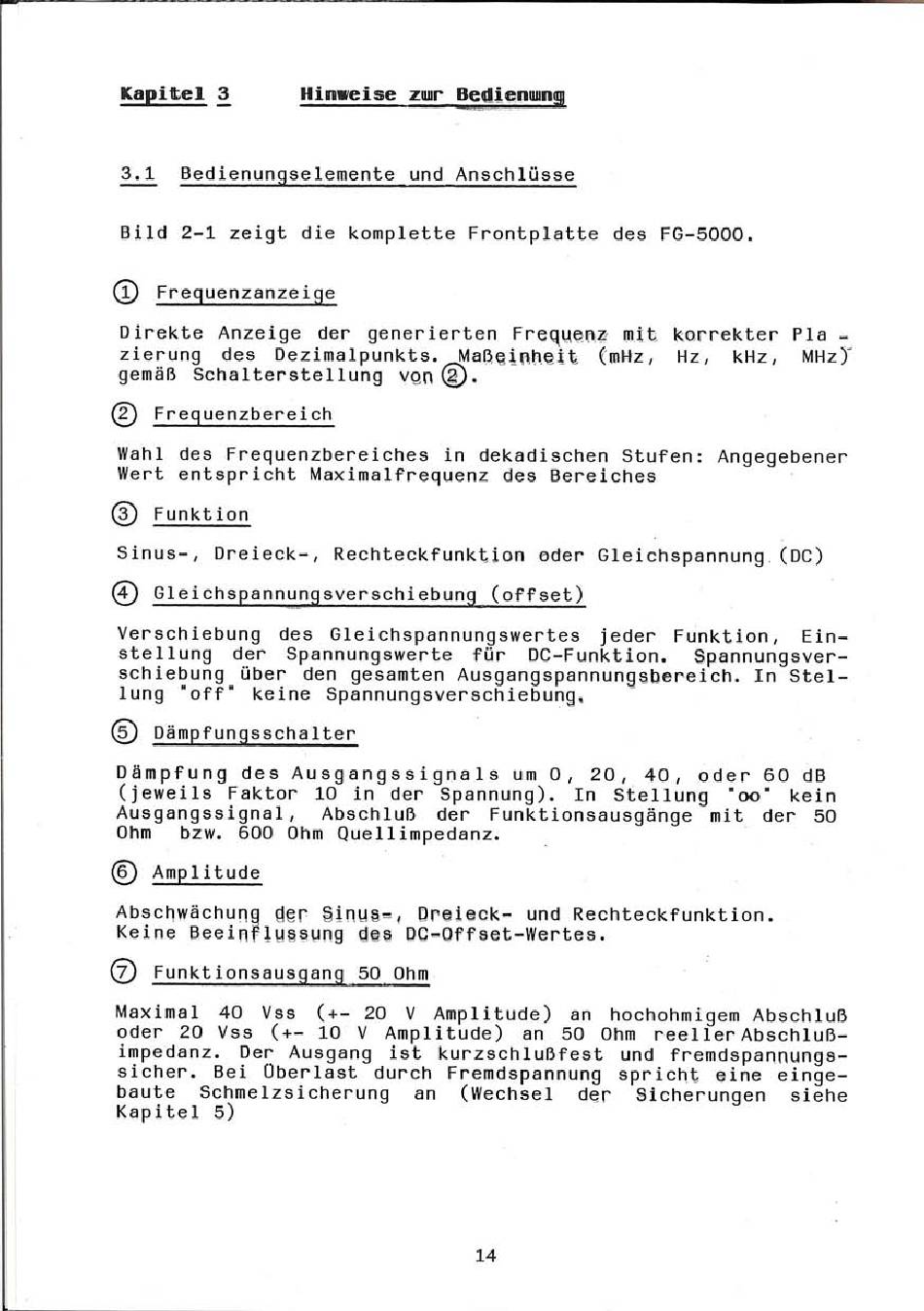

Bedienungselemente
und Anschlüsse
2-1
zeigt
die
komplette
Frontplatte
des
FG-5ü00.
(1
Frequenzanzeige
Direkte
Anzeige
der generierten
Fre;1H@('17 mit, karrekter
Pla -
zierung
des
Dezimalpunkts.
Maß(5.iH0,@i{
((HHz,
Hz,
kHz,
MHz)-
gemäß Schalterstellung
v@(l
g0.
(2
Frequenzbereich
Wahl
des
Frequenzbereiches
in
dekadischen
Stufen:
Angegebener
Wert
entspricht
Maximalfrequenz
des
Bereiches
(3
Funktion
Sinus-,
Dreieck-,
Rechteckfunkt,ion
eider
Gleichspannung.
(DC)
(4
Gleichspannungsverschiebung
(offset)
Verschiebung
des
G1eichspannungswertes
jeder
Funktion,
Ein-
stellung
der
Spannungswerte
für
DC-Funktion.
Spannungsver-
schiebung
über
den
gesamten
Ausgangspannungabereich.
In
Stel-
lung
'off'
keine
Spannungsverschiebung,
(5
Dämpfungsschalter
Dämpfung
des
Ausgangssignals
um
0,
20,
40,
oder
60
dB
(jeweils
Faktor
10
in
der
Spannung).
In
Stellung
"oo'
kein
Ausgangssignal,
Abschluß
der
Funktionsausgänge
mit
der
50
Ohm
bzw.
60ü
C)hm
Quellimpedanz.
(6
$
hbs(:t1!!lächung ör'
@in!l@=l
[reiet,k-
und Rechteckfunktion.
inf'
Keine Bee
iLlEiaung
d@a
DCfflOff8et-Werte80
(7
Funktionsausgang
50
0hm
Maximal
40
Vss
(+-
20
V
Amplitude)
an
hüchohmigem
Abschluß
oder
20
Vss
(+-
10
V
Amplitude)
an
50
0hm
reellerAbschluß-
impedanz.
Der
Ausgang
ist
kurzschlußfest
und
fremdspannungs-
sicher.
Bei
Überlast
durch
Fremdspannung
spricht,
eine
einge-
baute
Schmelzsicherung
an
(Wechsel
de,(o
8icherungen
siehe
Kapitel
5)
