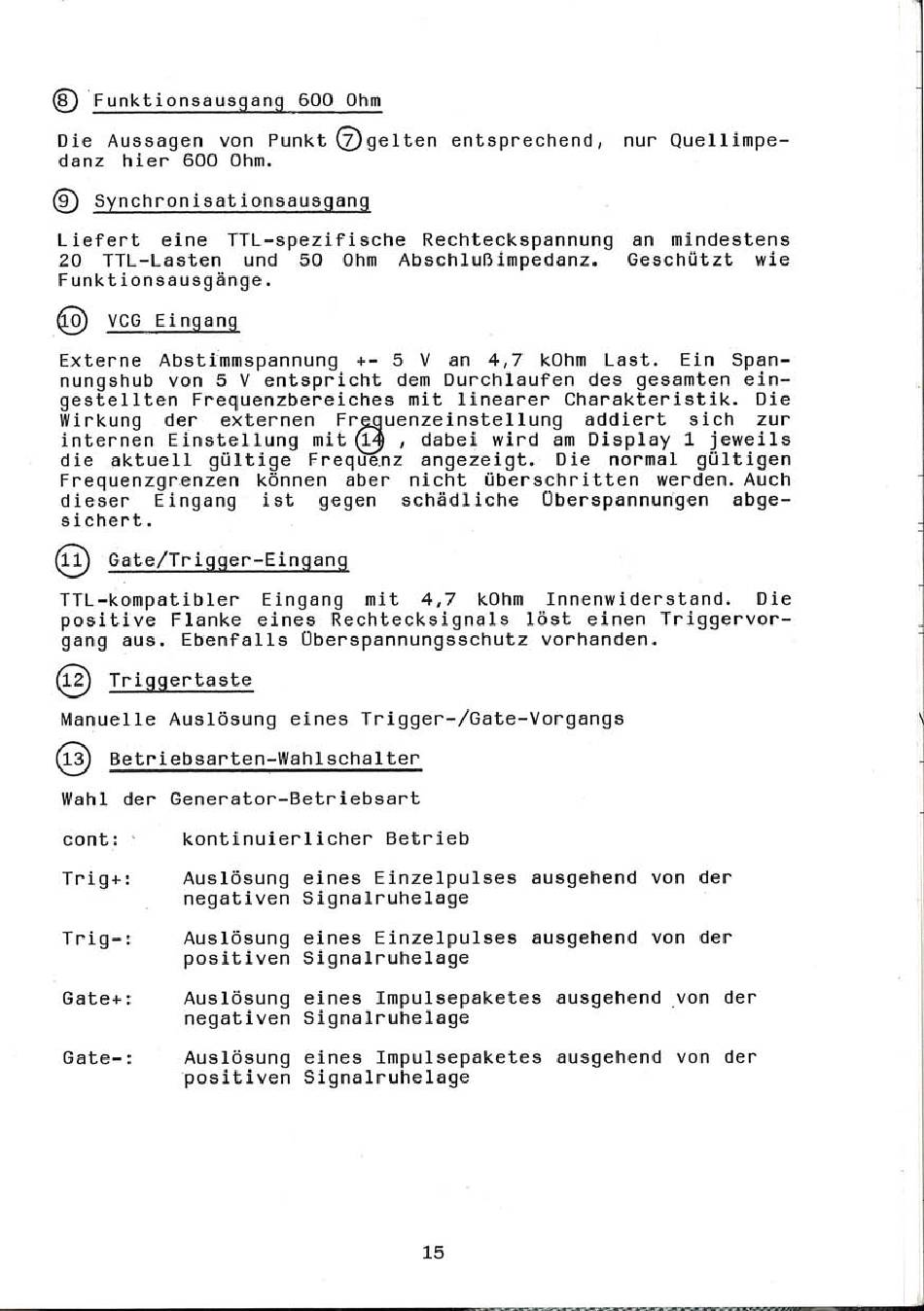

(8
Funktionsausgang
600
0hm
[)ie
Aussagen
von
Punkt
(7ge1ten
entsprechend,
nur
Quellimpe-
danz
hier
600
0hm.
(9
Synchronisationsausgang
Liefert
eine
TTL-speziFische
Rechteckspannung
an
mindestens
2ü
TTL-Lasten
und
50
ühm
Abschlußimpedanz.
Geschützt
wie
Funkti
on sau sgä nge.
@)
VCG Eingang
Externe
Abstimmspannung
+-
5
V
an
4,7
kOhm
Last.
Ein
Span-
nungshub
von
5
V
entspricht
dem
Durchlaufen
des
gesamten
ein-
gestellten
Frequenzbereiches
mit
linearer
Charakteristik.
Die
Wirkung
der
externen
FrBuenzeinstellung
addiert
sich
zur
(1A
internen
Einstellung
mit
,
dabei
wird
am Display
1
jeweils
die
aktuell
gültige
Freque.nz
angeieigt.
Die
normal
gültigen
Frequenzgrenzen
kÖnnen
aber
nicht
überschritten
werden.
Auch
dieser
Eingang
ist
gegen
schädliche
ÜberspannurTgen
abge-
sichert.
@
Gate/Trigger-Eingang
TTL-kompatibler
Eingang
mit
4,7
kC)hm
Innenwiderstand.
Die
positive
Flanke
eines
Rechtecksignals
löst
einen
Triggervor-
gang
aus.
Ebenfalls
Oberspannungsschutz
vorhanden.
@
Triggertaste
Manuelle
Auslösung
eines
Trigger-/Gate-%rgangs
@
Betriebsarten-Wah1schalter
Wahl
der
Generator-Betriebsart
cont
:
kontinuierlicher
Betrieb
Trig+:
Auslösung
eines
Einzelpulses
ausgehend
von
der
negativen
Signalruhelage
Trig-:
Auslösung
eines
Einzelpulses
ausgehend
von
der
positiven
Signalruhelage
Gate+
:
Auslösung
eines
Impulsepaketes
ausgehendyon
der
negativen
Signalruhelage
Gate-
:
Auslösung
eines
Impulsepaketes
ausgehend
von
der
positiven
Signalruhelage
15
