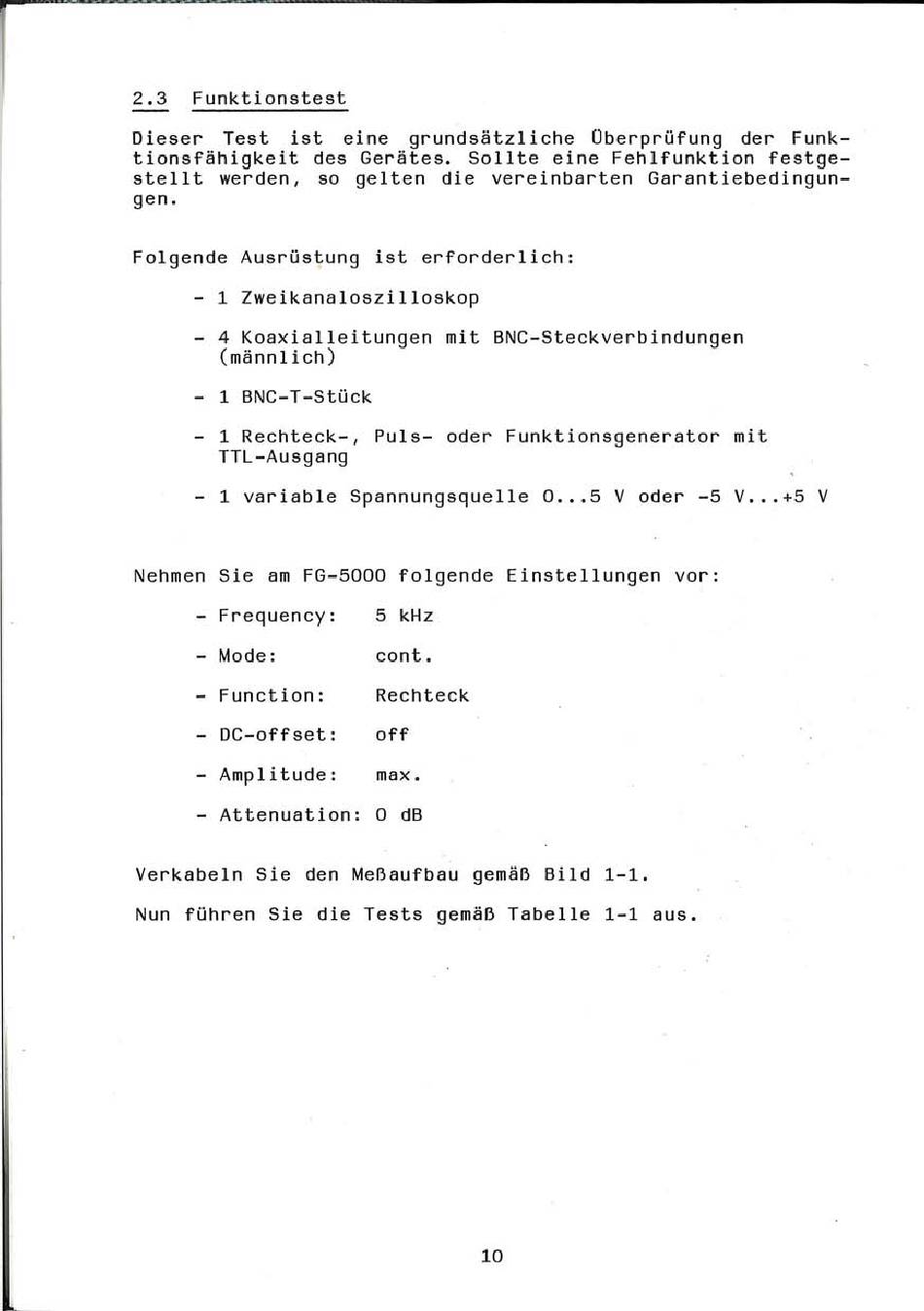

2.3
Funktionstest
Dieser
Test
ist
eine
grundsätzliche
Überprüfung
der
Funk-
tionsfähigkeit
des
Gerätes.
Sollte
eine
Fehlfunktion
festge-
stellt
werden,
so
gelten
die
vereinbarten
Garantiebedingun-
gen.
Folgende
Ausrüstung
ist
erforderlich:
1
Zweikanaloszilloskop
4
Koaxialleitungen
mit
EINC-Steckverbindungen
(tnännlich)
1
BNC-T-Stück
1
Rechteck-,
Puls-
üder
Funktionsgenerator
mit
TTL-Ausgang
1
variable
Spannungsquelle
0...5
V
oder
-5
V...+5
V
Nehmen
Sie
am
FG-5C)00
folgende
Einstellungen
vor:
Frequency
:
5
kHz
Mode
:
cont.
Function
:
Rechteck
[)C-offset
:
off
Amplitude:
max.
Attenuation:
O
dB
Verkabeln
Sie
den
Meßaufbau
gemäß
1-1,
Nun
führen
Sie
die
Tests
gemäß
Tabelle
1-1
aus.
lü
