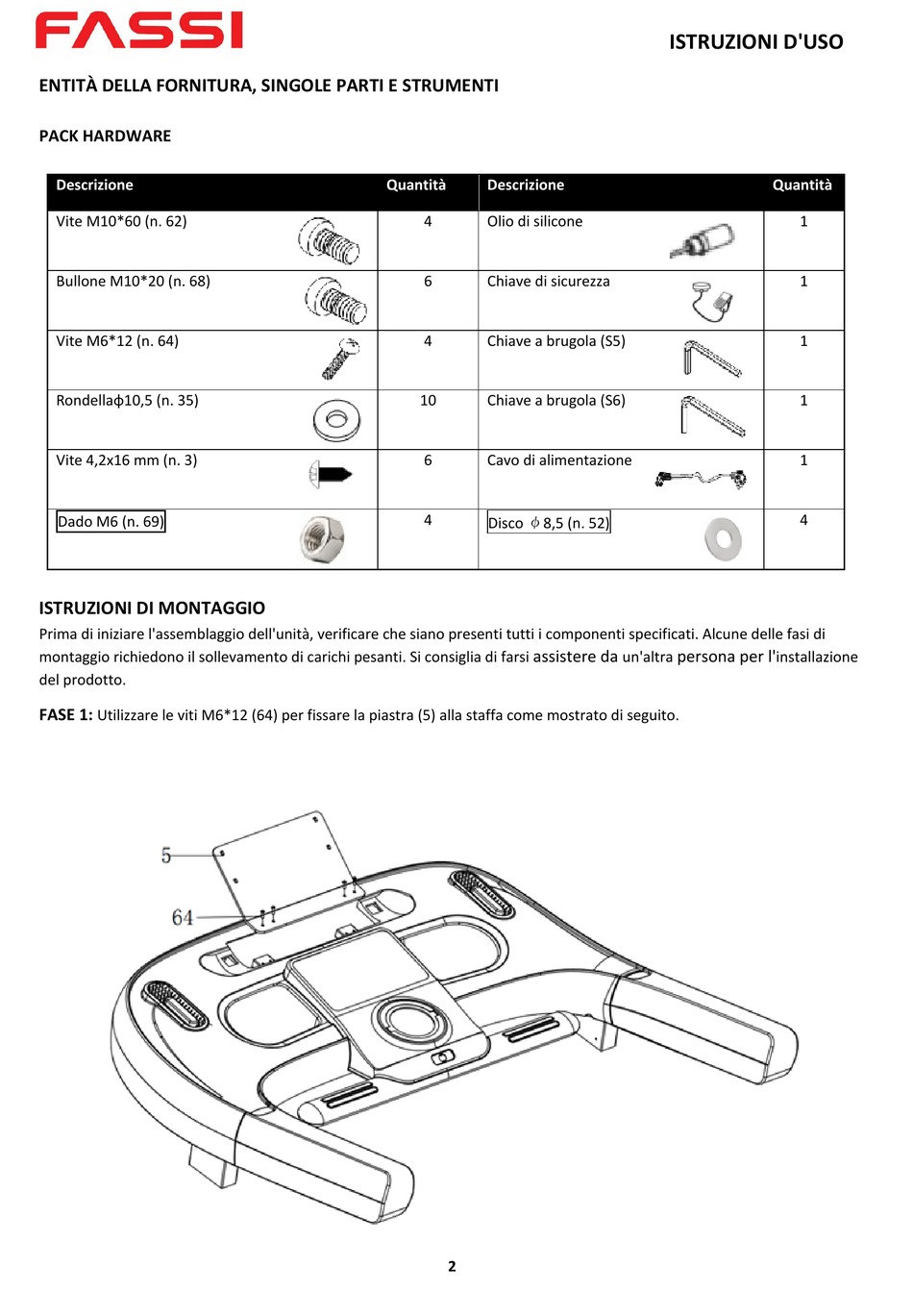

ENTITÀ DELLA FORNITURA, SINGOLE PARTI E STRUMENTI
PACK HARDWARE
Descrizione
Vite M10*60 (n. 62)
Bullone M10*20 (n. 68)
Vite M6*12 (n. 64)
Rondellaφ10,5 (n. 35)
Vite 4,2x16 mm (n. 3)
Dado M6 (n. 69)
ISTRUZIONI DI MONTAGGIO
Prima di iniziare l'assemblaggio dell'unità, verificare che siano presenti tutti i componenti specificati. Alcune delle fasi di
montaggio richiedono il sollevamento di carichi pesanti. Si consiglia di farsi
del prodotto.
FASE 1:
Utilizzare le viti M6*12 (64) per fissare la piastra (5) alla staffa come mostrato di seguito.
Quantità
Descrizione
4
Olio di silicone
6
Chiave di sicurezza
4
Chiave a brugola (S5)
10
Chiave a brugola (S6)
6
Cavo di alimentazione
4
Disco φ 8,5 (n. 52)
assistere da
2
ISTRUZIONI D'USO
Quantità
persona per l'
un'altra
installazione
1
1
1
1
1
4
