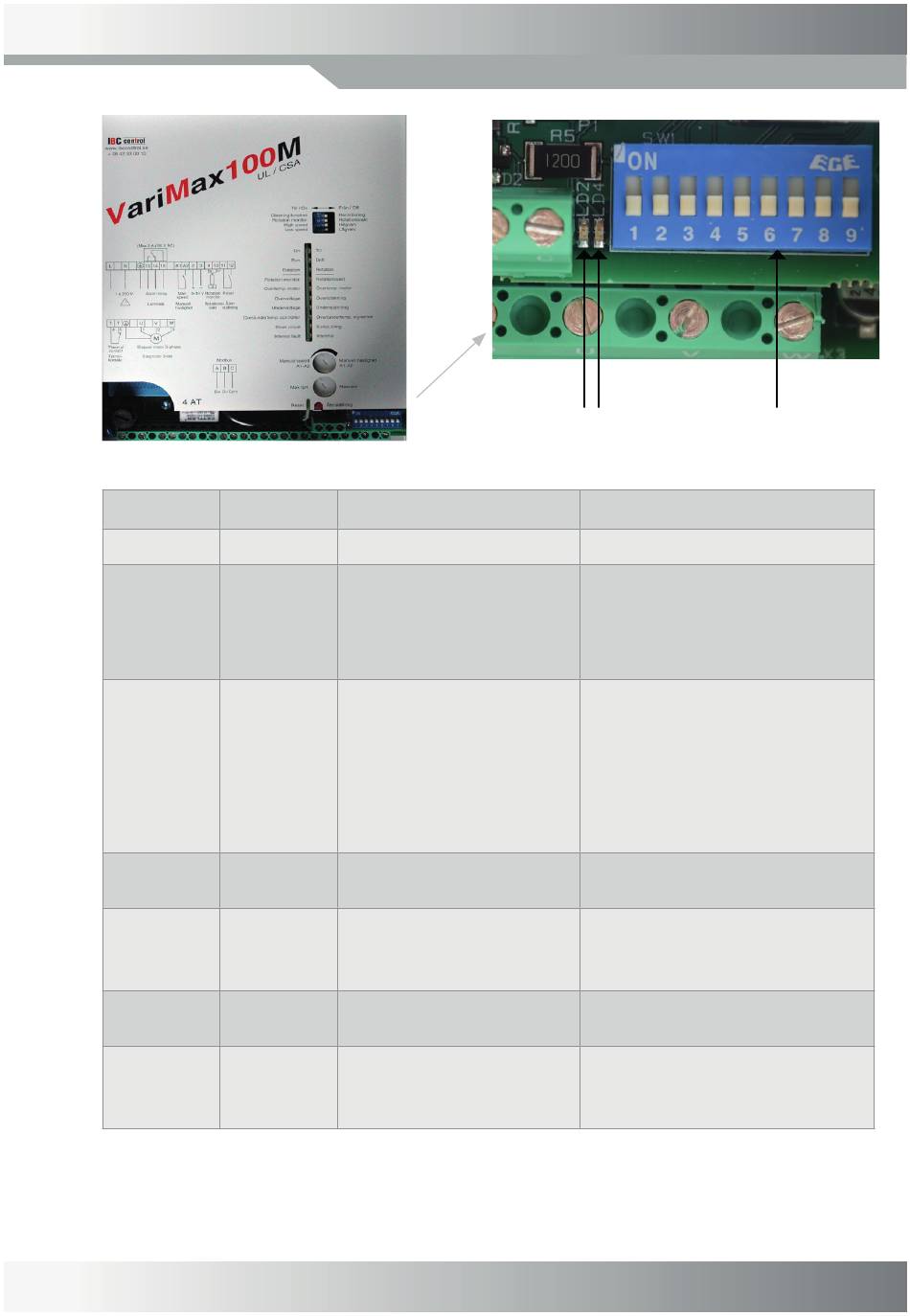

BETRIEBSANZEIGEN, MODBUS

Grüne LED Rote LED
Aus Aus
Aus Leuchtet
durchgehend
Aus Blinkt
Leuchtet Aus
durchgehend
Leuchtet Blinkt
durchgehend
Blinkt Aus
Blinkt Leuchtet
durchgehend
*VariMax hat innerhalb der letzten 90 Sekunden einen Geschwindigkeitssollwert erhalten.

TIMEOUT

If messages with reference values stop coming, VariMax100M will continue using the latest received
reference value. After 90 seconds the red LED will activate.
Grüne LED Rote LED
Betriebsposition
Modbus ausgeschaltet
Keine Kommunikation
Die Kommunikation lässt sich
nicht interpretieren
Kommunikation eingerichtet,
kein Verkehr am Bus
Kommunikation eingerichtet,
vorübergehender
Kommunikationsfehler
Kommunikation eingerichtet,
Verkehr am Bus
Angeschlossener Bus mit
Verkehr, doch bei VariMax
kommt kein Sollwert an
17

DIP-Schalter

Mögliche Fehlerursachen
- Defektes oder nichta angeschlossens
Kommunikationskabel.
- Vom übergeordneten System erfolgt
keine Kommunikation.
- Falsche Geschwindigkeit eingestellt
- Falsche Anzahl Stopbids oder
falsche Parität eingestellt
- Falsch polarisiertes oder schlecht
angeschlossenes Kabel
- Falsche Terminierung
- Schlecht angeschlossenes Kabel
- Falsche Terminierung
- Falsche Adresse eingestellt
- Vom übergeordneten System wird
kein Sollwert geschickt
