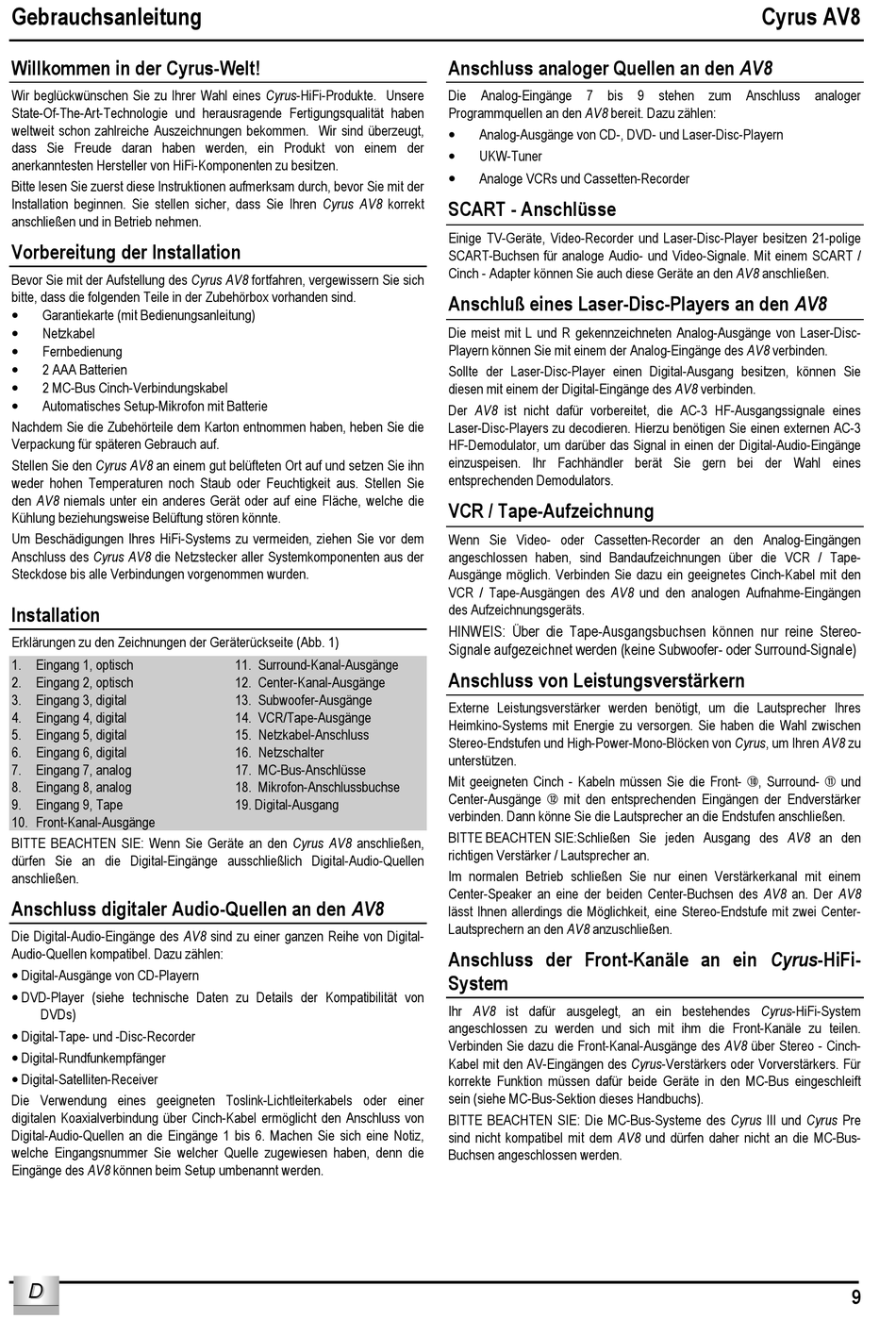

Gebrauchsanleitung
Willkommen in der Cyrus-Welt!
Wir beglückwünschen Sie zu Ihrer Wahl eines Cyrus-HiFi-Produkte. Unsere
State-Of-The-Art-Technologie und herausragende Fertigungsqualität haben
weltweit schon zahlreiche Auszeichnungen bekommen. Wir sind überzeugt,
dass Sie Freude daran haben werden, ein Produkt von einem der
anerkanntesten Hersteller von HiFi-Komponenten zu besitzen.
Bitte lesen Sie zuerst diese Instruktionen aufmerksam durch, bevor Sie mit der
Installation beginnen. Sie stellen sicher, dass Sie Ihren Cyrus AV8 korrekt
anschließen und in Betrieb nehmen.
Vorbereitung der Installation
Bevor Sie mit der Aufstellung des Cyrus AV8 fortfahren, vergewissern Sie sich
bitte, dass die folgenden Teile in der Zubehörbox vorhanden sind.
•
Garantiekarte (mit Bedienungsanleitung)
•
Netzkabel
•
Fernbedienung
•
2 AAA Batterien
•
2 MC-Bus Cinch-Verbindungskabel
•
Automatisches Setup-Mikrofon mit Batterie
Nachdem Sie die Zubehörteile dem Karton entnommen haben, heben Sie die
Verpackung für späteren Gebrauch auf.
Stellen Sie den Cyrus AV8 an einem gut belüfteten Ort auf und setzen Sie ihn
weder hohen Temperaturen noch Staub oder Feuchtigkeit aus. Stellen Sie
den AV8 niemals unter ein anderes Gerät oder auf eine Fläche, welche die
Kühlung beziehungsweise Belüftung stören könnte.
Um Beschädigungen Ihres HiFi-Systems zu vermeiden, ziehen Sie vor dem
Anschluss des Cyrus AV8 die Netzstecker aller Systemkomponenten aus der
Steckdose bis alle Verbindungen vorgenommen wurden.
Installation
Erklärungen zu den Zeichnungen der Geräterückseite (Abb. 1)
1. Eingang 1, optisch
2. Eingang 2, optisch
3. Eingang 3, digital
4. Eingang 4, digital
5. Eingang 5, digital
6. Eingang 6, digital
7. Eingang 7, analog
8. Eingang 8, analog
9. Eingang 9, Tape
10. Front-Kanal-Ausgänge
BITTE BEACHTEN SIE: Wenn Sie Geräte an den Cyrus AV8 anschließen,
dürfen Sie an die Digital-Eingänge ausschließlich Digital-Audio-Quellen
anschließen.
Anschluss digitaler Audio-Quellen an den AV8
Die Digital-Audio-Eingänge des AV8 sind zu einer ganzen Reihe von Digital-
Audio-Quellen kompatibel. Dazu zählen:
• Digital-Ausgänge von CD-Playern
• DVD-Player (siehe technische Daten zu Details der Kompatibilität von
DVDs)
• Digital-Tape- und -Disc-Recorder
• Digital-Rundfunkempfänger
• Digital-Satelliten-Receiver
Die Verwendung eines geeigneten Toslink-Lichtleiterkabels oder einer
digitalen Koaxialverbindung über Cinch-Kabel ermöglicht den Anschluss von
Digital-Audio-Quellen an die Eingänge 1 bis 6. Machen Sie sich eine Notiz,
welche Eingangsnummer Sie welcher Quelle zugewiesen haben, denn die
Eingänge des AV8 können beim Setup umbenannt werden.
D
D
11. Surround-Kanal-Ausgänge
12. Center-Kanal-Ausgänge
13. Subwoofer-Ausgänge
14. VCR/Tape-Ausgänge
15. Netzkabel-Anschluss
16. Netzschalter
17. MC-Bus-Anschlüsse
18. Mikrofon-Anschlussbuchse
19. Digital-Ausgang
Anschluss analoger Quellen an den AV8
Die Analog-Eingänge 7 bis 9 stehen zum Anschluss analoger
Programmquellen an den AV8 bereit. Dazu zählen:
•
Analog-Ausgänge von CD-, DVD- und Laser-Disc-Playern
•
UKW-Tuner
•
Analoge VCRs und Cassetten-Recorder
SCART - Anschlüsse
Einige TV-Geräte, Video-Recorder und Laser-Disc-Player besitzen 21-polige
SCART-Buchsen für analoge Audio- und Video-Signale. Mit einem SCART /
Cinch - Adapter können Sie auch diese Geräte an den AV8 anschließen.
Anschluß eines Laser-Disc-Players an den AV8
Die meist mit L und R gekennzeichneten Analog-Ausgänge von Laser-Disc-
Playern können Sie mit einem der Analog-Eingänge des AV8 verbinden.
Sollte der Laser-Disc-Player einen Digital-Ausgang besitzen, können Sie
diesen mit einem der Digital-Eingänge des AV8 verbinden.
Der AV8 ist nicht dafür vorbereitet, die AC-3 HF-Ausgangssignale eines
Laser-Disc-Players zu decodieren. Hierzu benötigen Sie einen externen AC-3
HF-Demodulator, um darüber das Signal in einen der Digital-Audio-Eingänge
einzuspeisen. Ihr Fachhändler berät Sie gern bei der Wahl eines
entsprechenden Demodulators.
VCR / Tape-Aufzeichnung
Wenn Sie Video- oder Cassetten-Recorder an den Analog-Eingängen
angeschlossen haben, sind Bandaufzeichnungen über die VCR / Tape-
Ausgänge möglich. Verbinden Sie dazu ein geeignetes Cinch-Kabel mit den
VCR / Tape-Ausgängen des AV8 und den analogen Aufnahme-Eingängen
des Aufzeichnungsgeräts.
HINWEIS: Über die Tape-Ausgangsbuchsen können nur reine Stereo-
Signale aufgezeichnet werden (keine Subwoofer- oder Surround-Signale)
Anschluss von Leistungsverstärkern
Externe Leistungsverstärker werden benötigt, um die Lautsprecher Ihres
Heimkino-Systems mit Energie zu versorgen. Sie haben die Wahl zwischen
Stereo-Endstufen und High-Power-Mono-Blöcken von Cyrus, um Ihren AV8 zu
unterstützen.
Mit geeigneten Cinch - Kabeln müssen Sie die Front- 1), Surround- 1! und
Center-Ausgänge 1@ mit den entsprechenden Eingängen der Endverstärker
verbinden. Dann könne Sie die Lautsprecher an die Endstufen anschließen.
BITTE BEACHTEN SIE:Schließen Sie jeden Ausgang des AV8 an den
richtigen Verstärker / Lautsprecher an.
Im normalen Betrieb schließen Sie nur einen Verstärkerkanal mit einem
Center-Speaker an eine der beiden Center-Buchsen des AV8 an. Der AV8
lässt Ihnen allerdings die Möglichkeit, eine Stereo-Endstufe mit zwei Center-
Lautsprechern an den AV8 anzuschließen.
Anschluss der Front-Kanäle an ein Cyrus-HiFi-
System
Ihr AV8 ist dafür ausgelegt, an ein bestehendes Cyrus-HiFi-System
angeschlossen zu werden und sich mit ihm die Front-Kanäle zu teilen.
Verbinden Sie dazu die Front-Kanal-Ausgänge des AV8 über Stereo - Cinch-
Kabel mit den AV-Eingängen des Cyrus-Verstärkers oder Vorverstärkers. Für
korrekte Funktion müssen dafür beide Geräte in den MC-Bus eingeschleift
sein (siehe MC-Bus-Sektion dieses Handbuchs).
BITTE BEACHTEN SIE: Die MC-Bus-Systeme des Cyrus III und Cyrus Pre
sind nicht kompatibel mit dem AV8 und dürfen daher nicht an die MC-Bus-
Buchsen angeschlossen werden.
Cyrus AV8
9
