Technische handleiding
3.1.1. Aansluiting pompblokkering
3.1.1.1. Op een elektrische
De door CCEI geproduceerde elektrische
blok, gemarkeerd met ABCD voor automatische niveaubesturing.
• A en B: geforceerde werking van de filterpomp (niet van toepassing opRNS-1, RNS-2 en NIVA 3)
• C en D: pompblokkering
Het enige wat u dan nog hoeft te doen is de "shunt" tussen C en D op de filtereenheid te verwijderen
en in plaats daarvan de 2 draden aan te sluiten die uit de uitgang "pompblokkering" van de kast van
de RNS-1, RNS-2 en NIVA 3.
3.1.1.2. Op een standaard elektrische
Als de elektrische kast niet is uitgerust met een automatische niveauregeling, moet
de filterschakelaar
en het is absoluut noodzakelijk dat u de instructies voor uw elektrische kast voor het zwembad opvolgt
of dat u vooraf contact opneemt met de fabrikant van uw kast.

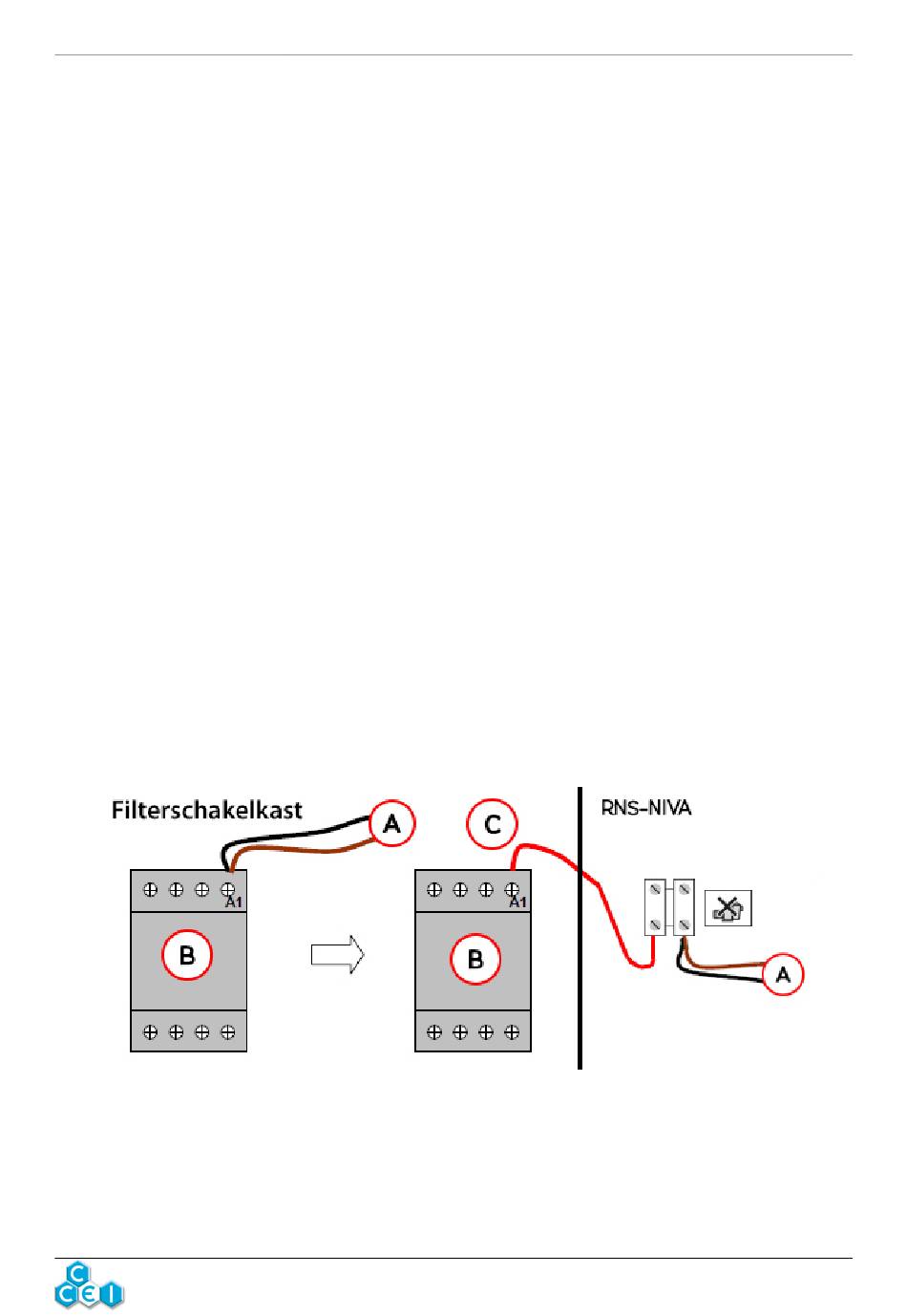

Pompblokkering:
Sluit pompbokkering
• A: bestaande draden in de filterkast
• B: filtratieschakelaar geïnstalleerd in de
• C: draad die moet worden toegevoegd om de pompblokkering aan te sluiten op de doos RNS-1,
RNS-2 en NIVA 3
Maak de draad/draden die naar klem A1 van de filteratieschakelaar komt/komen los en leid die
naar een klem op de "Pompblokkering"-kroonsteen op de doos van de RNS-1, RNS-2 en NIVA
3. Sluit vervolgens een draad van de de "Pompblokkering"-kroonsteen aan op de A1-klem van de
filtratieschakelaar.
RNS-1, RNS-2 en NIVA 3
van het merk CCEI
zijn voorzien van een vooraf aangesloten aansluit-
. De volgende informatie wordt enkel ter informatie gegeven
aan op klem A1 van e filtratieschakelaar
