Table des matières
1. Verpackungsinhalt .................................................................................................................. 2
2. Technische Daten ................................................................................................................... 2
3. Beschreibung .......................................................................................................................... 3
3.1. Präsentation des MPZ ................................................................................................. 3
3.2. Beschreibung der Bestandteile .................................................................................... 4
4. Installation ............................................................................................................................. 5
4.1. Integration in einem Schaltkasten ................................................................................ 5
4.2. Elektrischer Anschluss ................................................................................................ 5
5. Konfiguration ......................................................................................................................... 7
5.1. Piezoelektrische RGB Markierung .............................................................................. 8
5.2. Betriebsart ................................................................................................................. 10
5.3. Zeitverzögerung ......................................................................................................... 11
6. Funktion ............................................................................................................................... 12
6.1. Inbetriebnahme .......................................................................................................... 12
6.2. Nutzung ..................................................................................................................... 12
6.3. Steuerung LED RGB ................................................................................................ 13
6.4. Multifunktionsanzeige des Moduls ............................................................................ 15
A. Konformitätserklärung ..................................................................................................... 16
Diese Anweisung vor der Installation, Inbetriebnahme oder Benutzung dieses
Produkts aufmerksam lesen.
MPNT0255 v1.1DE (06/06/2017)

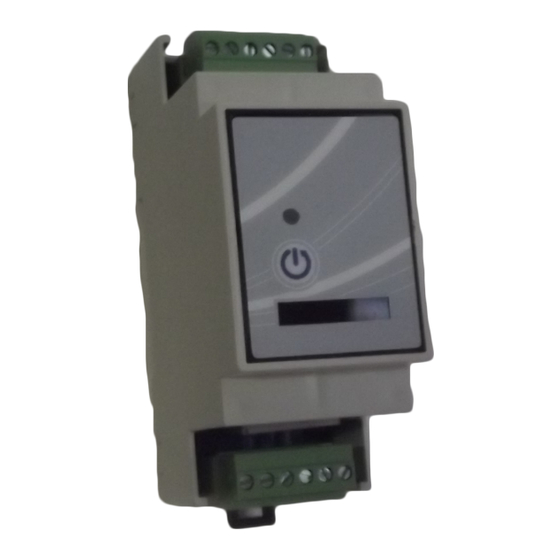

Betriebsanleitung
Intelligente Steuerung für den
piezoelektrischen Schalter
MPZ
Réf : SF10M070 / PF10M070
Werbung
Verwandte Anleitungen für ccei MPZ
Inhaltszusammenfassung für ccei MPZ
- Seite 1 Table des matières 1. Verpackungsinhalt ........................2 2. Technische Daten ........................2 3. Beschreibung .......................... 3 3.1. Präsentation des MPZ ....................3 3.2. Beschreibung der Bestandteile ..................4 4. Installation ..........................5 4.1. Integration in einem Schaltkasten ................5 4.2. Elektrischer Anschluss ....................5 5.
- Seite 2 Betriebsanleitung v1.1DE 1. Verpackungsinhalt • 1 intelligente modulare Steuerung MPZ vorgerüstet mit – 1 6-poligem trennbarem Kabelanschluss für den Anschluss des piezoelektrischen Schalters – 1 6-poligem trennbarem Kabelanschluss für den Anschluss der Versorgung und der zwei Ausgänge mit glattem Kontakt •...
- Seite 3 Wird er zudem mit einem leuchtendem piezoelektrischen Schalter verwendet (einfarbig oder RGB), ändert sich die Beleuchtung (oder die Farbe) des Knopfes entsprechend dem Zustand der 2 Ausgänge MPZ und zeigt somit seinen Zustand an. Die Beleuchtung der Markierung kann auch konfiguriert werden, um den Schalter zu markieren.
- Seite 4 Betriebsanleitung v1.1DE 3.2. Beschreibung der Bestandteile Multifunktionsleuchte Taste für die Programmierung / Steuerung Konfigurationsswitches www.ccei.fr...
- Seite 5 • mehr als 3,50 Meter vom Poolrand entfernt angebracht werden. Beim Mes- sen dieses Abstands wird die Umgehung von Hindernissen berücksichtigt. Wenn der Kasten des MPZ hinter einer Mauer installiert wird, handelt es sich also um den notwendigen Abstand, um die Mauer zu umrunden und auf den Kasten zu treffen.
- Seite 6 Betriebsanleitung v1.1DE www.ccei.fr...
- Seite 7 Den Schraubenzieher wie auf dem nachstehenden Bild rechts vom Vorderteil anlegen, um ihn zu entfernen und die Konfiguration-Switches freizulegen. Dank der Konfiguration-Switches kann der MPZ in den gewünschten Betriebsmodus versetzt wer- den. Zur Betätigung der Switches wird ein Flachschraubenzieher benötigt. Die Switches können sich nur in zwei Positionen befinden, entweder in der unteren (Position OFF) oder in der oberen (Position ON).
- Seite 8 5.1. Piezoelektrische RGB Markierung Der "Markierung" Modus kann aktiviert werden. Im aktivierten Markierungsmodus, wenn der MPZ sich in der Ausgangsposition befindet (Abl. 1 der Tabelle 5.2. wird als Abschalten betrachtet), Die RGB-Beleuchtung des piezoelektrischen Schalters wird aktiviert, um den Knopf zu markieren. Es stehen mehrere Markierungsmodi zur Verfügung:...
- Seite 9 Markierung konstant deaktiviert Regelmäßige weiße Blitzlich- konstant Grün Regelmäßige weiße Blitzlich- blinkend Gelb Regenbogen: dauerhafte far- blinkend Blau bliche Abstu- fung Ununterbro- chenes gesch- konstant Magenta molzenes Weiß Ununterbro- chenes gesch- blinkend Cyanblau molzenes Weiß www.ccei.fr...
- Seite 10 Betriebsanleitung v1.1DE 5.2. Betriebsart Mit den Switches Nr. 1 und Nr. 2 kann die Betriebsart des MPZ gewählt werden; Nr. 1 Nr. 2 Modus Seq. 1 Seq. 2 Seq. 3 Seq. 4 PZ1 PZ2 PZ1 PZ2 Fernschalter OFF OFF X (nur 2 Sequenzen)
- Seite 11 5.3. Zeitverzögerung Der Switch Nr. 3 kann oder nicht den Verzögerungsmodus aktivieren. Im Verzögerungsmodus kehrt der MPZ in die Ausgangsposition zurück (Seq. 1 der Tabelle 5.2) nach der Verzögerungsdauer, die mit Hilfe der Switches Nr. 4 bis Nr. 6 gewählt wurde;...
- Seite 12 Nachdem Sie die Markierung und die gewünschten Betriebsmodi konfiguriert haben, können Sie die Anlage einschalten. Sofort beim Einschalten soll der MPZ aufleuchten. Eine Farbabstufung wird auf der RGB Beleuch- tung des piezoelektrischen Knopfes angezeigt (wenn er auf diesem vorhanden ist), wobei der Mar- kierungsmodus (siehe 5.1 - 6.
- Seite 13 Grün (konstant oder blinkend, entsprechend dem Ausgang PZ2 aktiv. konfigurierten Modus siehe 5.1) Cyan (Blau + Grün) Ausgänge PZ1 und PZ2 aktiv. Wenn Sie die Farben wechseln möchten, können die Drähte R / G / B am Aus- gang des MPZ gekreuzt werden. www.ccei.fr...
- Seite 14 PZ1 PZ2 BLAU (konstant oder blinkend, entsprechend dem konfigurierten Modus siehe 5.1) PZ1 PZ2 GRÜN (konstant oder blinkend, entsprechend dem konfigurierten Modus siehe 5.1) PZ1 PZ2 CYAN (BLAU + GRÜN) (konstant oder blin- kend, entsprechend dem konfigurierten Modus siehe 5.1) www.ccei.fr...
- Seite 15 Betriebsanleitung v1.1DE 6.4. Multifunktionsanzeige des Moduls Die Multifunktionsanzeige am Vorderteil des MPZ ermöglicht die Anzeige seines Zustands gemäß der nachstehenden Tabelle: Zustand der Leuchte Bedeutung Ausgeschaltet Keine Stromversorgung. Periodische Blitzlichter (1 Blitzlicht alle 5 Se- Stand-by. Vor der Aktivierung des Schalters sind kunden) die 2 Ausgänge ausgeschaltet.
- Seite 16 Betriebsanleitung v1.1DE A. Konformitätserklärung Die Gesellschaft CCEI S.A.S (FR 47 40 35 21 693) erklärt, dass das Pro- dukt MPZ den Anforderungen an Sicherheit und elektromagnetischer Kom- patibilität der europäischen Richtlinien 2006/95/CE et 2004/108/CE erfüllt. Emmanuel Baret Marseille, am 06/06/2017 Stempel Händler...
