Inhaltsverzeichnis
1. Verpackungsinhalt .................................................................................................................. 2
2. Kenndaten .............................................................................................................................. 3
3. Beschreibung .......................................................................................................................... 4
3.1. Elektrolyseprinzip ....................................................................................................... 4
3.2. Thermoregulierung der Produktion (AUTO Modus) .................................................... 5
4. Montage ................................................................................................................................. 6
4.1. Hydraulische Installation ............................................................................................. 6
4.2. Elektrischer Anschluss ................................................................................................ 9
5. Inbetriebnahme ..................................................................................................................... 12
5.1. Stabilisierer ............................................................................................................... 12
5.2. Kontrolle des Salzgehalts .......................................................................................... 12
5.3. Kontrolle des GH ..................................................................................................... 13
5.4. Kontrolle des pH ....................................................................................................... 14
6. Funktion ............................................................................................................................... 15
6.1. Spannungszuschaltung ............................................................................................... 15
6.2. Steuerschnittstelle ...................................................................................................... 15
6.3. Nutzung ..................................................................................................................... 18
6.4. Niedrige Temperatur ................................................................................................. 19
6.5. Zustand des Limpido EZ & EZ-DUO ....................................................................... 19
7. pH-Regulierung (EZ-DUO) .................................................................................................. 20
7.1. Sonde pH .................................................................................................................. 20
7.2. pH-Injektion .............................................................................................................. 20
7.3. Funktion des pH-Teils ............................................................................................... 22
8. Wartung. .............................................................................................................................. 24
8.1. Hinzufügen von Salz ................................................................................................. 24
8.2. Überwinterung ........................................................................................................... 24
8.3. Wartung der Sonde ................................................................................................... 25
8.4. Reinigung der Zelle ................................................................................................... 26
A. Konformitätserklärung ..................................................................................................... 28
Diese Anweisung vor der Montage, Inbetriebnahme oder Benutzung dieses Pro-
dukts aufmerksam lesen.
MPNT0168 v5.0DE (30/06/2022)

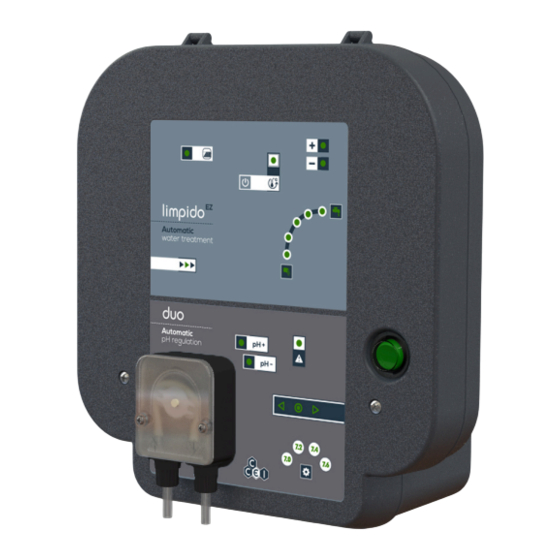

Limpido EZ
& EZ-DUO
Salzelektrolyse-Anlage-
mit Thermoregulierung
Ref: PF10I050 / PF10I051 / PF10I053 /
PF10I054 / PF10I055
Werbung
Verwandte Anleitungen für ccei Limpido EZ
Inhaltszusammenfassung für ccei Limpido EZ
- Seite 1 6.1. Spannungszuschaltung ....................15 6.2. Steuerschnittstelle ...................... 15 6.3. Nutzung ........................18 6.4. Niedrige Temperatur ....................19 6.5. Zustand des Limpido EZ & EZ-DUO ............... 19 7. pH-Regulierung (EZ-DUO) ....................20 7.1. Sonde pH ........................20 7.2. pH-Injektion ......................20 7.3.
- Seite 2 Limpido EZ & EZ-DUO v5.0DE 1. Verpackungsinhalt • 1 Gehäuse Elektrolysegerät Limpido EZ & EZ-DUO • 1 Elektrolysezelle mit integrierter Temperatursonde 1 Satz mit 2 Anschlüssen für Rohre mit einem Durchmesser von 50mm + 1 Satz mit 2 Deflektoren mit Dichtung •...
- Seite 3 Limpido EZ & EZ-DUO v5.0DE 2. Kenndaten Versorgungsspannung 230V~ AC 50/60Hz PF10I050 / 054 PF10I051 / 055 120W Leistungsabnahme PF10I053 150W Gehäuse : 260 x 180 x 80mm Gesamtabmessungen Zelle : 313 x 123 x 85mm Verpackungskarton : 575 x 400 x 170mm Gewicht Gehäuse : 5 kg (max) / Cellule : 1,5 kg (max)
- Seite 4 3. Phase 3, umgekehrte Produktion (negativ) 4. Phase 4, Ruhe Zum Schluss des Filterns hört der Limpido EZ & EZ-DUO mit der Produktion auf und wenn die Produktion wieder startet, nimmt er seinen Zyklus genau an dem Punkt wieder auf, an dem er unter-...
- Seite 5 Limpido EZ & EZ-DUO v5.0DE Der Hauptvorteil dieser Funktionswahl ist, dass in jedem Fall (auch bei Stromausfall) vollständig identische normale und umgekehrte Produktionszeiten sichergestellt werden und damit die Entkal- kung der Zelle besser ist (somit werden die Produktionsqualität sowie Lebensdauer des Materials verbessert).
- Seite 6 Wartungsoperationen benötigt werden. Der Temperatursensor ist in diese Zelle integriert und wird mit dem selben Verbinder angeschlossen. Die Zelle des Limpido EZ & EZ-DUO wird auf einer Kanalisation mit einem Durchmesser von 50mm mithilfe der mitgelieferten Anschlüsse installiert. Sie wird unterhalb der Filterung (nach dem Filter) installiert und kann sowohl senkrecht als auch waagerecht positioniert werden.
- Seite 7 Limpido EZ & EZ-DUO v5.0DE der Injektion zu verwenden. Die Vorrichtung schützt die Sonde gegen Wirbelstrom und verbessert die Messung. Der Durchflusssensor muss genau vor oder genau nach der Zelle auf dem sel- ben Abschnitt positioniert werden: es darf zwischen beiden keine Abzweigung, Ventil usw.
- Seite 8 Wirbelströme zu reduzieren. Diese Vorrichtung, wenn sie richtig angeschlossen ist (Der Anschluß muß unmittelbar mit einem Erdungsstab gemacht werden) schützt vor der Korrosion. 1. Die Rohrschelle so nah wie möglich an der pH-Sonde(bei Limpido EZ DUO) installieren, nachdem sie hinter den Heiz- oder Elektrolysegeräten durchbohrt wurde.
- Seite 9 Ort über eine Klappe zugänglich sein, für deren Öffnen ein Werkzeug erforderlich sein muss. • Der Limpido EZ & EZ-DUO muss mit 230V einphasig 50Hz versorgt werden und durch ein 30mA-Differenzialgerät geschützt sein, das einen ausreichen- den Strom liefern kann. Ein Kurzschlussschutz (max. 16A) muss auch auf der Zuleitung der Box vorhanden sein.
- Seite 10 Das Messgerät muss den (potenzialfreien) Trockenkontakt schließen, wenn das RedOx-Potenzial oder der Chlorgehalt unter dem gewünschten Wert liegt. Limpido EZ & EZ-DUO ist besonders für den Betrieb mit OXEO SP oder PRO XP geeignet. Informationen entnehmen Sie bitte der Bedienungsanleitung von Limpido EZ & EZ-DUO. Bei dieser Funktionsart wird empfohlen, den Dauerbetrieb zu verwenden.
- Seite 11 Pool wird der Chlorbedarf stark reduziert. Im (wärmegesteuerten) AUTO Modus wird die Chloproduktion vom Limpido EZ & EZ-DUO durch 4 geteilt. Zum Beispiel sinkt in Kurve 2 bei 22 °C die tägliche Produktionsdauer von 8 auf 2 Stunden, wenn die Abdeckung geschlossen bleibt.
- Seite 12 15 % reduziert wird. 5.2. Kontrolle des Salzgehalts Der Limpido EZ & EZ-DUO ist für den Betrieb mit einer Wasserleitfähigkeit ausgelegt, die einem Salzgehalt zwischen 2g/l und 4g/l bei 25°C entspricht. Zur exakten Kontrolle des Salzgehalt Ihres Pools empfehlen wir die Verwendung eines Leitfähig- keitstests.
- Seite 13 Limpido EZ & EZ-DUO v5.0DE Ist der Salzgehalt nicht angemessen, stoppt der Limpido EZ & EZ-DUO die Produktion bei einem Überschuss oder fehlendem Salz. Wird einer dieser Fehler angezeigt, prüfen Sie zuerst, dass die Zelle korrekt an das Gehäuse angeschlossen ist und dass sie sich in gutem Zustand befindet und die notwendigen Korrekturen des Poolwassers vornimmt.
- Seite 14 Limpido EZ & EZ-DUO v5.0DE 5.4. Kontrolle des pH Der pH oder der potenzielle Wasserstoff misst den Säuregrad des Wassers. Sein Wert liegt zwischen 0 und 14. Eine Lösung mit einem pH-Wert von 7 ist neutral. Liegt er unter 7, ist die Lösung sau- er und darüber nennt man die Lösung basisch oder alkalisch.
- Seite 15 Limpido EZ & EZ-DUO v5.0DE 6. Funktion 6.1. Spannungszuschaltung Auf dem Gehäuse ermöglicht ein Schalter die Spannungszuschaltung des Elektrolysegeräts. Wenn das Gerät aktiviert wird, leuchtet dieser Schalter. 6.2. Steuerschnittstelle Die Schnittstelle setzt sich aus mehreren Teilen zusammen: • eine Einschalttaste (siehe oben) •...
- Seite 16 Wenn die Leuchte leuchtet, wird ein Durchfluss erkannt. Wenn die Leuch- te blinkt, wird kein Durchfluss erkannt. ''Produktionsstufe'' Die Kurve zeigt das Produktionsniveau des Limpido EZ & EZ-DUO an und ermöglicht die Funktionskontrolle des Geräts. Die Produktionsstu- fe wird durch die grünen und orangefarbenen Leuchten angezeigt (rote Leuchten werden später beschrieben).
- Seite 17 Limpido EZ & EZ-DUO v5.0DE Element Beschreibung ''Unterproduktion / Salzmangel'' Um eine Beschädigung der Zellenplatten bei Betrieb mit zu wenig Salz zu vermeiden, ist das Gerät mit einer Erkennungseinrichtung ausgerüstet, welche die Behandlung bei Salzmangel sofort stoppt. Salz muss hinzu- gefügt und seine vollständige Verdünnung abgewartet werden, bevor die...
- Seite 18 Einschalten leuchten nacheinander alle Anzeigeleuchten auf dem Kasten auf. Nach der Inbetrieb- nahme erkennt das Gerät automatisch das Vorhandensein der angeschlossenen Zelle. Für mehr Komfort passt Limpido EZ & EZ-DUO die Chlorproduktion entsprechend dem gemesse- nen Strom an. Die Produktion kann den verschiedenen zulässigen Betriebsarten und anderen Ele- menten entsprechend angepasst werden.
- Seite 19 Im AUTO-Betrieb stellt das Gerät die Produktion ein, wenn die Temperatur unter 10 °C fällt. Die Wärmeregulierungsleuchte blinkt dann intermittierend (langsames Blinken). Steigt die Temperatur auf über 12 °C, nimmt Limpido EZ & EZ-DUO die Behandlung automatisch wieder auf. Erkennt das Gerät einen Fehler bei der Temperaturmessung, schaltet Limpido EZ & EZ-DUO in den Dauer-/CHOC-Betrieb und die thermoregulierte Anzeige blinkt stetig in Form von 3 schnellen Blinksignalen.
- Seite 20 Limpido EZ & EZ-DUO v5.0DE 7. pH-Regulierung (EZ-DUO) 7.1. Sonde pH Mit der Sonde kannder pH-Wert gemessen werden. Die Elektroden, aus denen sie besteht, liefern eine schwache elektrische Spannung. Es handelt sich um zerbrechliche Elemente, die anfällig für Störungen sind. Aus diesem Grund müssen sie mit viel Sorgfalt behandelt werden.
- Seite 21 Limpido EZ & EZ-DUO v5.0DE Er kann auch direkt in die Elektrolysezelle gestellt werden. In diesem Fall muss die Zelle in der Mitte des 1/2''-Gewindes gebohrt und eine 18/12 Dichtung (MPCS0215) Dicke 2 unter den Injektor gelegt werden. Achten Sie bei der Montage mit Teflon darauf, dass Sie die Dichtung nicht zu fest anziehen, da dies zu Rissen in der Zelle führen kann.
- Seite 22 Limpido EZ & EZ-DUO v5.0DE 7.3. Funktion des pH-Teils Element Beschreibung Wahltaste - EZ DUO Taste Mit dieser Taste wird der Teil ''pH-Regulierung'' des EZ DUO konfigu- riert (Eichung, Betriebswahl usw.) pH-Regulierungsbetrieb Die leuchtende Anzeige zeigt den gewählten Regulierungsmodus an (wenn pH+ = Injektion der basischen Lösung zur Anhebung des pH-Wer-...
- Seite 23 System überprüft werden sollte. In diesem Fall muss insbesondere die Zuverlässigkeit der pH-Messung geprüft und der Füllstand der pH-Kor- rekturflüssigkeit kontrolliert werden. Limpido EZ & EZ-DUO ist mit einer Schutzvorrichtung ausgestattet, wel- che die Produktion automatisch stoppt, sobald ein Fehler (siehe unten) erkannt wird.
- Seite 24 Chlor benötigt. Im automatischen Modus und wenn der Kontakt der Abdeckung ange- schlossen ist, reduziert der Limpido EZ & EZ-DUO automatisch die Produktion. Um zu ermögli- chen, dass der Limpido EZ & EZ-DUO mit kaltem Wasser (unter 18ºC) funktioniert, kann es not- wendig sein, den Salzgehalt auf g/l anzuheben.
- Seite 25 Limpido EZ & EZ-DUO v5.0DE 8.3. Wartung der Sonde Wenn eine in das Wasse getaucht wird, bildet sich um die Glasblase am Ende ein Film, der mit der Zeit dicker wird. Dieser unsichtbare Film führt zu einer verlängerten Reaktionszeit, einer Beschädi- gung der Spitze und einer Ablenkung des 0-Punkts.
- Seite 26 Limpido EZ & EZ-DUO v5.0DE • nach jeder Reinigung mit Reinigungslösung. • nach einer langfristigen Lagerung • wenn die Messergebnisse zu stark von den erwarteten Werten abweichen. 8.4. Reinigung der Zelle Wenn die angezeigte Produktion trotz korrektem Salzgehalt schwach bleibt, ist es empfehlenswert, den Status der Zelle zu prüfen und sie zu reinigen, wenn Kalkablagerungen auf den Platten sichtbar...
- Seite 27 Limpido EZ & EZ-DUO v5.0DE...
- Seite 28 Limpido EZ & EZ-DUO v5.0DE A. Konformitätserklärung Das Unternehmen CCEI S.A.S (FR 47 40 35 21 693) erklärt, dass das Produkt Limpido EZ & EZ-DUO den Anforderungen an Sicherheit und elektromagnetischer Kompatibilität der europäischen Richtlinien 2014/35/CE und 2014/30/CE entspricht. Emmanuel Baret Marseille, am 30/06/2022 Stempel Händler...
