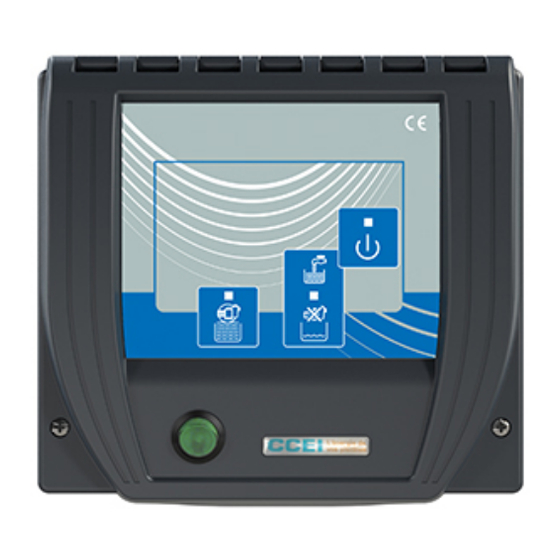

ccei RNS-1 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Table des matières
A. Déclaration de conformité .................................................................................................. 8
Lire attentivement cette notice avant d'installer, de mettre en service, ou d'uti-
liser ce produit.
Notice Technique
RNS-1, RNS-2
et NIVA 3
de régulation de niveau paramétrable
Réf : PF10L006 / PF10L002 / PF10L009
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ccei RNS-1
Inhaltszusammenfassung für ccei RNS-1
- Seite 17 4. Funktionsweise des Geräts - Beschreibung der Funktionen ............ 6 4.1. Verfügbare Funktionen (je nach Version) ..............6 5. Installation des Zubehörs ....................... 7 5.1. Schwimmer MFP-2 (RNS-1) ..................7 5.2. Sonde SE-3 (RNS-2) ....................7 5.3. Sonden SE-1 (Niva-3) ....................8 A.
-
Seite 18: Technische Daten
220 x 200 x 150 mm Schutzindex IP-55 Je nach Modell: • 1 Schwimmer MFP2 (SF140008) = RNS-1 Füllstandsensor • 1 Sonde SE-3 (SF140005) = RNS-2 • 3 Sonden SE-1 (SF140017) = NIVA-3 1 Ausgang 24V AC - 6VA für Magnetventil Ausgänge... -
Seite 19: Verpackungsinhalt
• mehr als 3,50 m vom Poolrand entfernt angebracht werden, Beim Messen dieses Abstands wird die Umgehung von Hindernissen berücksichtigt. Wenn der Schaltkasten des RNS-1, RNS-2 und NIVA 3 hinter einer Mauer instal- liert wird, handelt es sich folglich um die Entfernung, die notwendig ist, um die Mauer zu umrunden und bis zum Schaltkasten zu gelangen. - Seite 20 Betriebsanleitung RNS-1, RNS-2 und NIVA 3 v1.0DE A. Pumpensperre (Details unten) B. Ausgang 24V für Magnetventil C. Anschluss des mitgelieferten Füllstandsensors. Der Anschluss hängt vom verwendeten Füllstandsensor ab. Im unteren Teil des Bilds (C) werden die möglichen Anschlüsse beschrieben.
-
Seite 21: Anschluss Pumpensperre
Die von CCEI hergestellten Schaltkästen sind mit einer vorverdrahteten ABCD-Klemmenleiste für die automatische Wasserstandsregulierung ausgestattet. • A und B: Zwangsbetrieb der Filterpumpe (nicht benutzt bei RNS-1, RNS-2 und NIVA 3) • C und D: Pumpensperre In diesem Fall genügt es, den bestehenden "Shunt" zwischen C und D auf dem Filtergehäuse abzu- nehmen und die beiden, vom Ausgang "Pumpensperre"... -
Seite 22: Funktionsweise Des Geräts - Beschreibung Der Funktionen
Das Magnetventil schließt sich, wenn sich der Füllstand unterhalb des Grenzfüllstands 5 Sekunden lang stabilisiert hat. 4.1.2. Ausgang Pumpensperre RNS-1, RNS-2 und NIVA 3 verfügt über eine Pumpensperre, durch die vermieden wird, dass die Pumpe bei Wassermangel läuft. 4.1.3. Ausgang Füllmagnetventil An diesem Ausgang liefert RNS-1, RNS-2 und NIVA 3 24V Wechselstrom, wenn das Befüllen... -
Seite 23: Installation Des Zubehörs
Betriebsanleitung RNS-1, RNS-2 und NIVA 3 v1.0DE 5. Installation des Zubehörs 5.1. Schwimmer MFP-2 (RNS-1) Der Schwimmer MFP-2 wird im Skimmer befes- tigt. Vorzugsweise Silikon- oder Neoprenkleber benutzen und darauf achten, dass der Ausgang des Filterkorbs nicht verschlossen wird. A. Schwimmer Das Gerät agiert nach dem Auf/Zu-Prinzip. -
Seite 24: Sonden Se-1 (Niva-3)
A. Konformitätserklärung Die Gesellschaft Bleu Electrique SAS (FR47403521693) mit Sitz in 21, rue An- toine et Henri Maurras, 13016 Marseille, erklärt, dass das Produkt RNS-1, RNS-2 und NIVA 3 den Anforderungen an Sicherheit und elektromagnetischer Kompatibi- lität der europäischen Richtlinien C.E.M (2014/30/UE), Niederspannungen (2014/35/ UE), RoHS (2014/65/UE), WEEE (2002/96/CE) und REACH (1907/2006) erfüllt.
