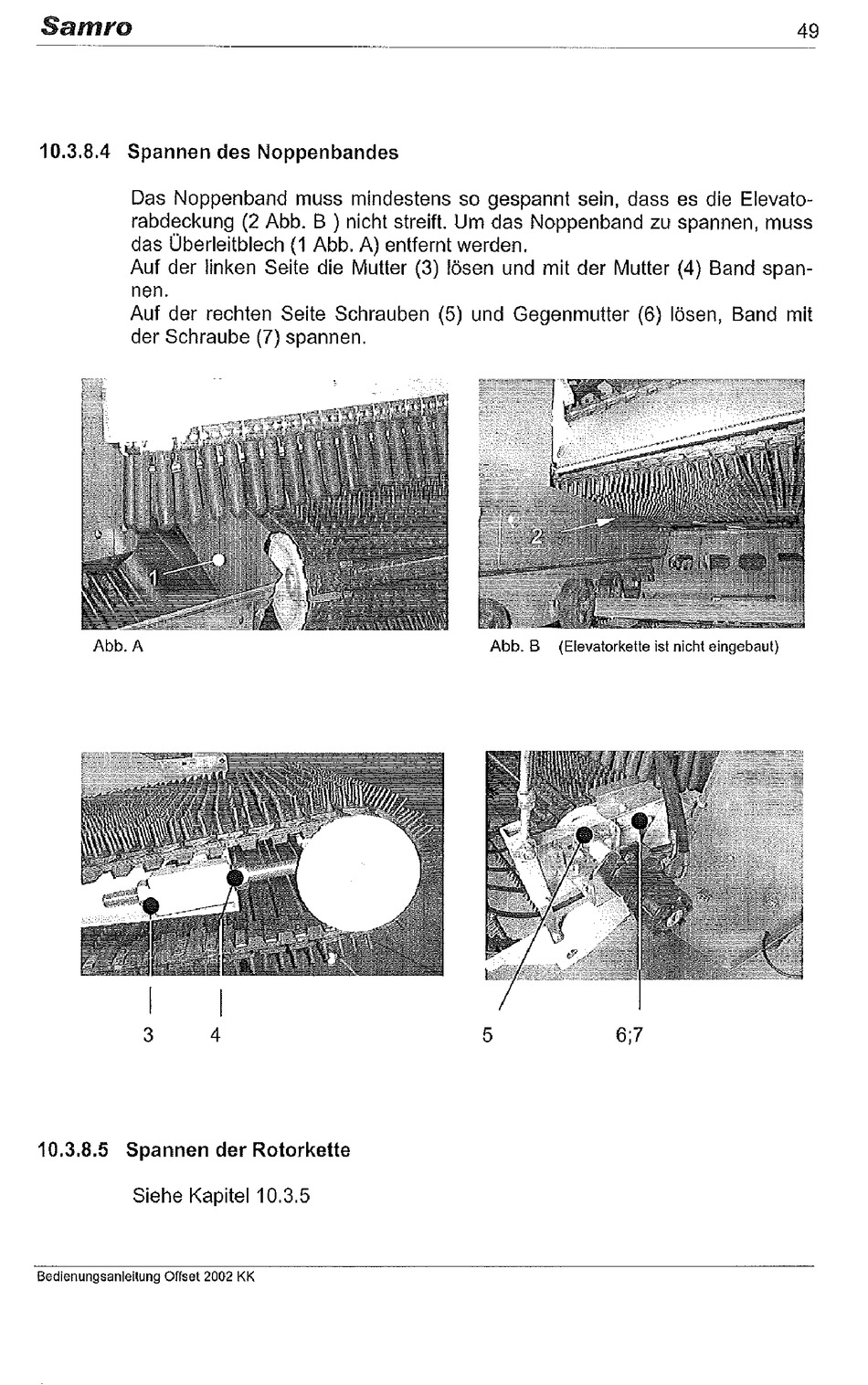

Samro
49
10.3.8.4
Spannen des Noppenbandes
Das Noppenband
muss mindestens so gespannt sein, dass es die Elevato-
rabdeckung (2 Abb. B ) nicht streift. Um das Noppenband zu spannen, muss
das Überleitblech (1 Abb. A) entfernt werden.
Auf der linken Seite die Mutter (3) lösen und mit der Mutter (4) Band span-
nen.
Auf der rechten Seite Schrauben
(5) und Gegenmutter (6) lösen, Band mit
der Schraube (7) spannen.
Abb. A
Abb.B
(Elevatorkeite ist nicht eingebaut)
10.3,8.5
Spannen der Rotorkette
Siehe Kapitel 10.3.5
Bedienungsanleitung Offset 2002 KK
