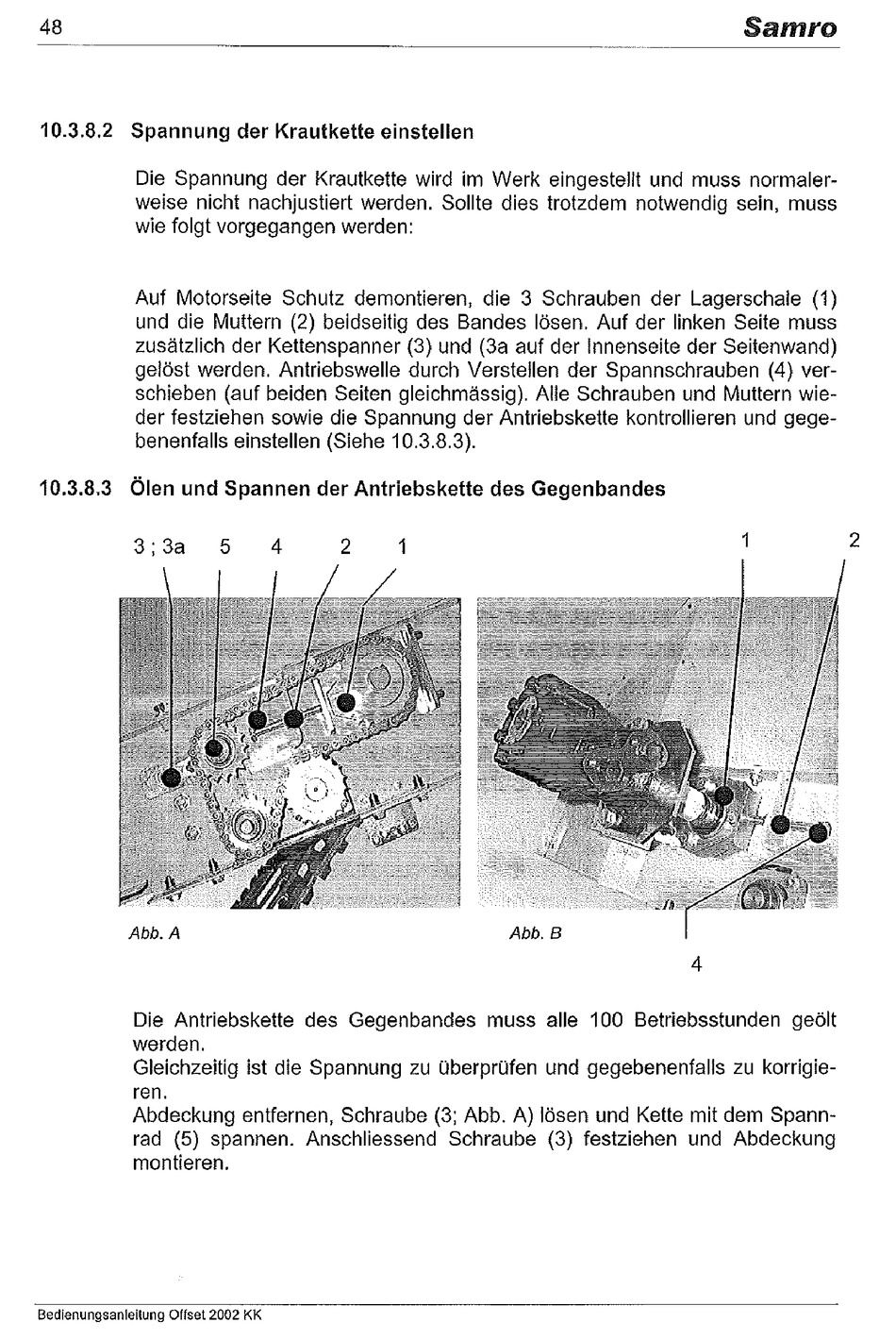

48
Samro
10.3.8.2
Spannung der Kraufkette einstellen
Die Spannung der Krautketfe wird im Werk eingestellt und muss normaler-
weise nicht nachjustiert werden. Sollte dies trotzdem notwendig sein, muss
wie folgt vorgegangen werden:
Auf Motorseite
Schutz demontieren,
die 3 Schrauben
der Lagerschale
(1)
und die Muttern (2) beidseitig des Bandes lösen. Auf der linken Seite muss
zusätzlich der Kettenspanner (3) und (3a auf der Innenseite der Seitenwand)
gelöst werden. Antriebswelle durch Verstellen der Spannschrauben
(4) ver-
schieben (auf beiden Seiten gleichmässig). Alle Schrauben und Muttern wie-
der festziehen sowie die Spannung der Antriebskeite kontrollieren und gege-
benenfalls einstellen (Siehe 10.3.8.3).
10.3.8.3
Ölen und Spannen der Antriebskette des Gegenbandes
Abb. A
Abb. B
4
Die
Antriebskette
des
Gegenbandes
muss
alle
100
Betriebsstunden
geölt
werden.
Gleichzeitig ist die Spannung zu überprüfen und gegebenenfalls zu korrigie-
ren.
Abdeckung entfernen, Schraube (3; Abb. A) lösen und Kette mit dem Spann-
rad
(5) spannen.
Anschliessend
Schraube
(3) festziehen
und
Abdeckung
montieren,
Bedienungsanleitung Offset 2002 KK
