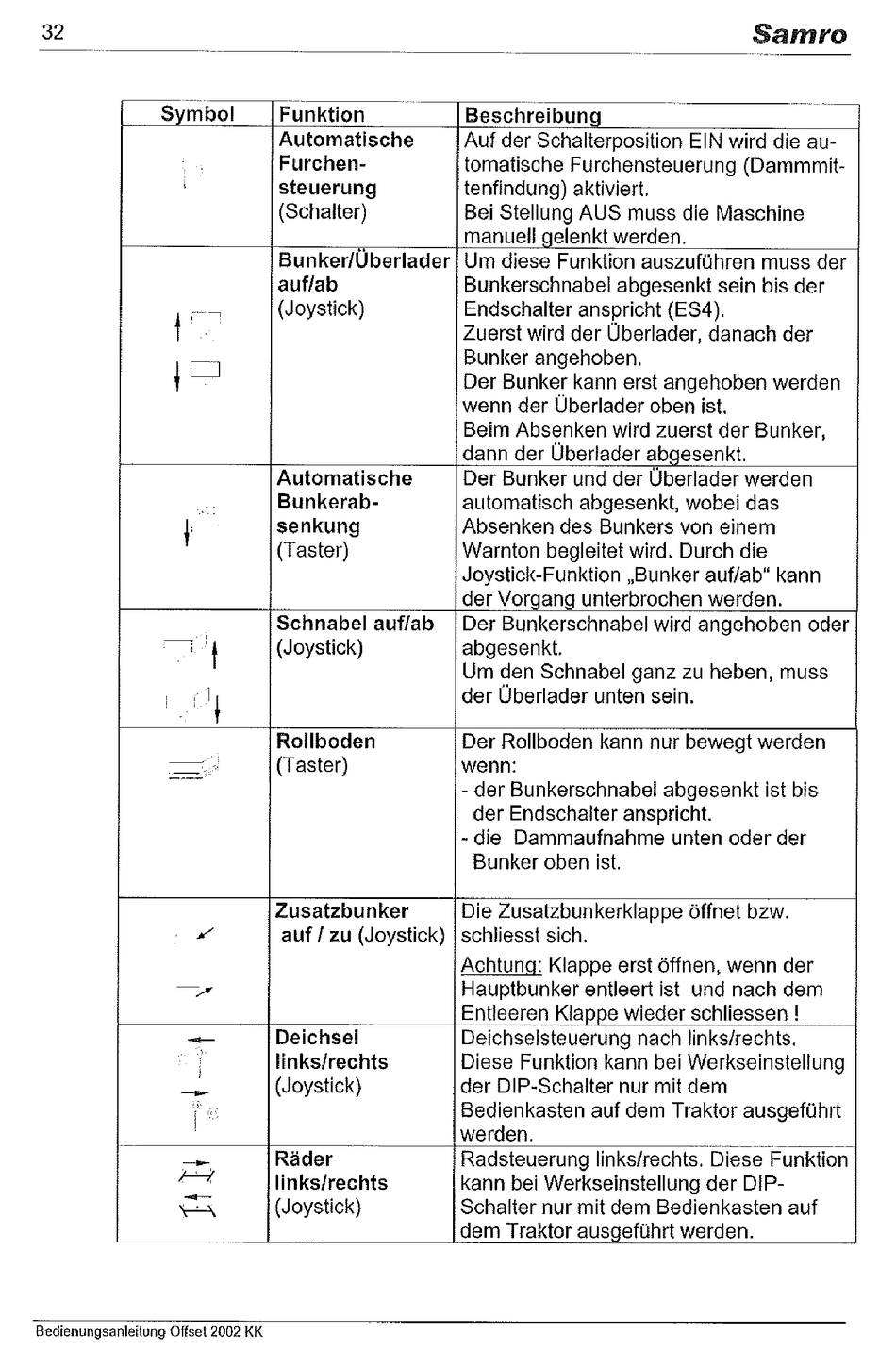

32
Samro
Symbol
Funktion
Beschreibung
Automatische
Auf der Schalterposition EIN wird die au-
;
Furchen-
tomatische Furchensteuerung (Dammmit-
steuerung
tenfindung) aktiviert.
(Schalter)
Bei Stellung AUS muss die Maschine
manuell gelenkt werden.
Bunker/Überlader ! Um diese Funktion auszuführen muss der
auflab
Bunkerschnabel abgesenkt sein bis der
Pa
(Joystick)
Endschalter anspricht (ES4).
Zuerst wird der Überlader, danach der
Bunker angehoben.
Der Bunker kann erst angehoben werden
wenn der Überlader oben ist.
Beim Absenken wird zuerst der Bunker,
dann der Überlader abgesenkt.
Automatische
Bunkerab-
senkung
(Taster)
Der Bunker und der Überlader werden
automatisch abgesenkt, wobei das
Absenken des Bunkers von einem
Warnton begleitet wird. Durch die
Joystick-Funktion „Bunker auf/ab" kann
der Vorgang unterbrochen werden.
Schnabel auflab
Der Bunkerschnabel wird angehoben oder
—
4
(Joystick)
abgesenkt.
Um den Schnabel ganz zu heben, muss
( \
der Überlader unten sein,
Rollboden
Der Rollboden kann nur bewegt werden
——
(Taster)
wenn!
I
- der Bunkerschnabei abgesenkt ist bis
der Endschalter anspricht.
- die Dammaufnahme unten oder der
Bunker oben ist.
Zusatzbunker
Die Zusatzbunkerklappe öffnet bzw.
"
auf / zu (Joystick) | schliesst sich.
Achtung: Klappe erst öffnen, wenn der
—r
Hauptbunker entleert ist und nach dem
Entleeren Klappe wieder schliessen |!
.—_
Deichsel
Deichselsteuerung nach links/rechts.
;
links/rechts
Diese Funktion kann bei Werkseinstellung
m
(Joystick)
der DIP-Schalter nur mit dem
' &
Bedienkasten auf dem Traktor ausgeführt
werden.
RE
Räder
Radsteuerung links/rechts. Diese Funktion
Zu
links/rechts
kann bei Werkseinstellung der DIP-
Gr
(Joystick)
Schalter nur mit dem Bedienkasten auf
dem Traktor ausgeführt werden.
Bedienungsanleitung Offset 2002 KK
