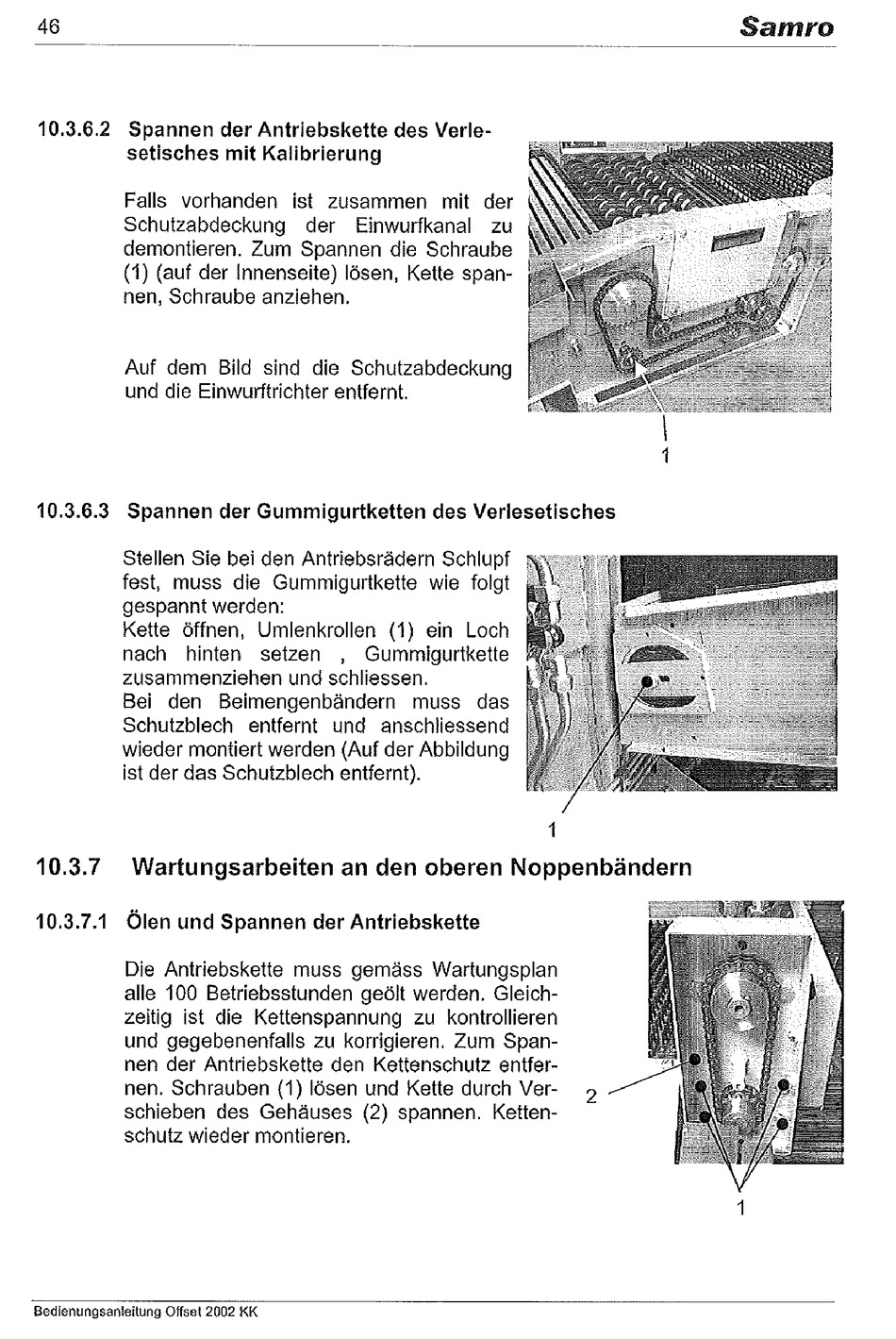

46
10.3.6.2
10.3.6.3
Spannen der Antriebskette des Verle-
setisches mit Kalibrierung
Falls
vorhanden
ist
zusammen
mit
der
Schutzabdeckung
der
Einwurfkanal
zu
demontieren. Zum
Spannen die Schraube
(1) (auf der Innenseite) lösen, Kette span-
nen, Schraube anziehen,
Auf dem
Bild sind
die Schutzabdeckung
und die Einwurftrichter entfernt.
Samro
Spannen der Gummigurtketten des Verlesetisches
Stellen Sie bei den Antriebsrädern Schlupf
fest, muss
die Gummigurtikstte
wie folgt
gespannt werden:
Kette öffnen,
Umlenkrollen
(1) ein Loch
nach
hinten
seizen
,
Gummigurtkette
zusammenziehen und schliessen.
Bei
den
Beimengenbändern
muss
das
Schutzblech
entfernt
und
anschliessend
wieder montiert werden (Auf der Abbildung
ist der das Schutzblech entfernt).
1
10.3.7.
Wartungsarbeiten an den oberen Noppenbändern
10.3.7.1
Ölen und Spannen der Antriebskette
Die Antriebskette muss gemäss
Wartungsplan
alle 100 Betriebsstunden geölt werden. Gleich-
zeitig ist die Kettenspannung
zu kontrollieren
und gegebenenfalls zu korrigieren. Zum Span-
nen der Antriebskette den Kettenschutz entfer-
nen. Schrauben (1) lösen und Kette durch Ver-
9,
schieben
des Gehäuses
(2) spannen.
Ketten-
schutz wieder montieren.
Bedienungsanleitung Offset 2002 KK
