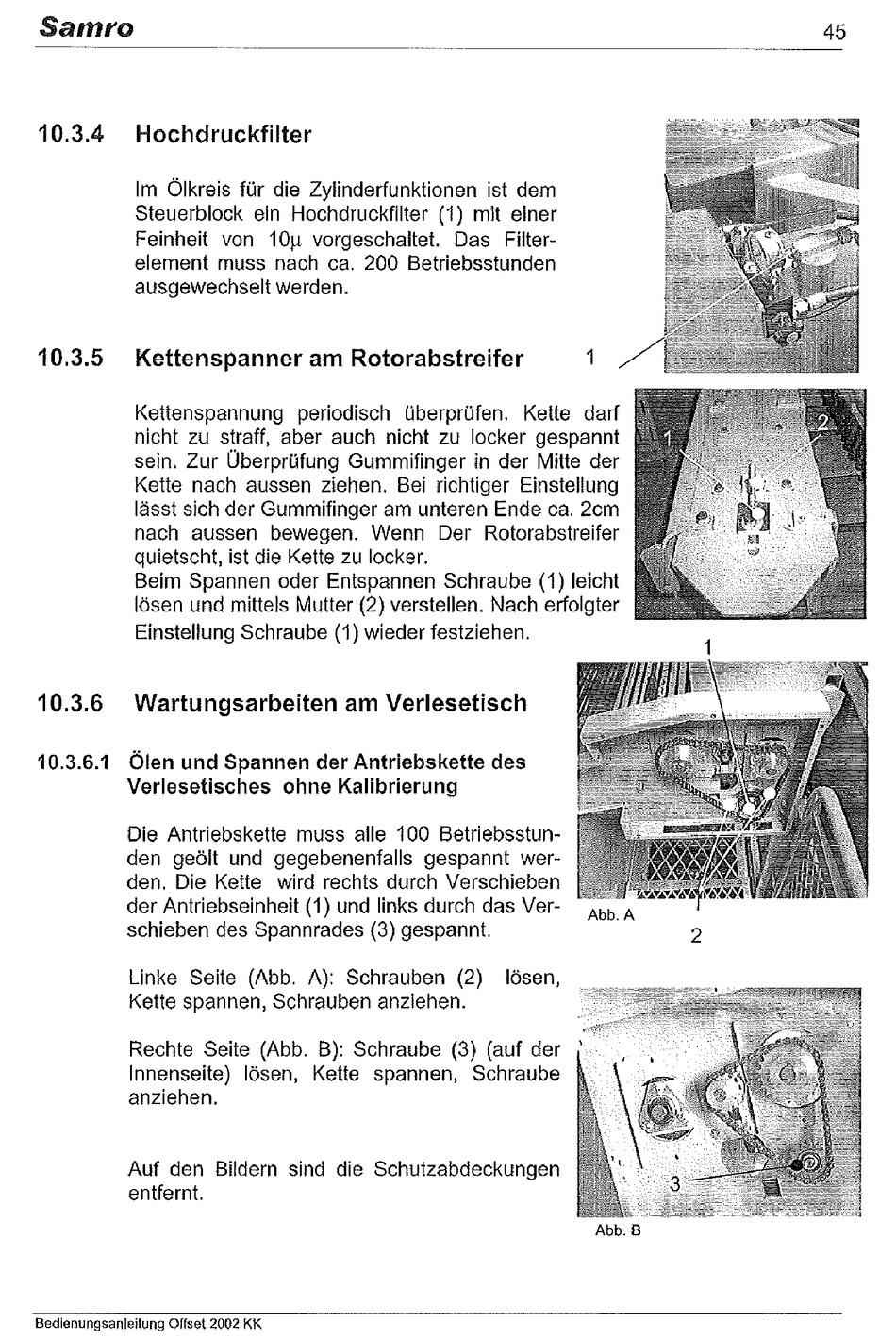

Samro
45
10.3.4
Hochdruckfilter
Im Ölkreis für die Zylinderfunktionen ist dem
Steuerblock ein Hochdruckfilter (1) mit einer
Feinheit
von
10u vorgeschaltet.
Das
Filter-
element muss nach ca. 200 Betriebsstunden
ausgewechselt werden.
10.3.5
Kettenspanner am Rotorabstreifer
1
N
Kettenspannung
periodisch
überprüfen.
Kette
darf
nicht zu straff, aber auch nicht zu locker gespannt
sein. Zur Überprüfung Gummifinger in der Mitte der
Kette nach aussen ziehen, Bei richtiger Einstellung
lässt sich der Gummifinger am unteren Ende ca. 2cm
nach
aussen
bewegen.
Wenn
Der
Rotorabstreifer
quietscht, ist die Kette zu locker.
Beim Spannen oder Entspannen Schraube (1) leicht
lösen und mittels Mutter (2) verstellen. Nach erfolgter
Einstellung Schraube (1) wieder festziehen.
10.3.6
Wartungsarbeiten am Verlesetisch
10.3.6.1
Ölen und Spannen der Antriebskette des
Verlesetisches
ohne Kalibrierung
Die Antriebskette muss alle 100 Betriebsstun-
den
geölt und gegebenenfalls
gespannt
wer-
den, Die Kette
wird rechis durch Verschieben
der Antriebseinheit (1) und links durch das Ver-
pp a
schieben des Spannrades (3) gespannt.
Linke Seite (Abb. A): Schrauben
(2)
lösen,
Kette spannen, Schrauben anziehen.
Rechte Seite (Abb. B): Schraube
(3) (auf der
Innenseite)
lösen,
Kette
spannen,
Schraube
anziehen,
Auf den
Bildern sind die Schutzabdeckungen
entfernt.
Abb. B
2
Bedienungsanlsitung Offset 2002 KK
