Samro
47
10.3.7.2

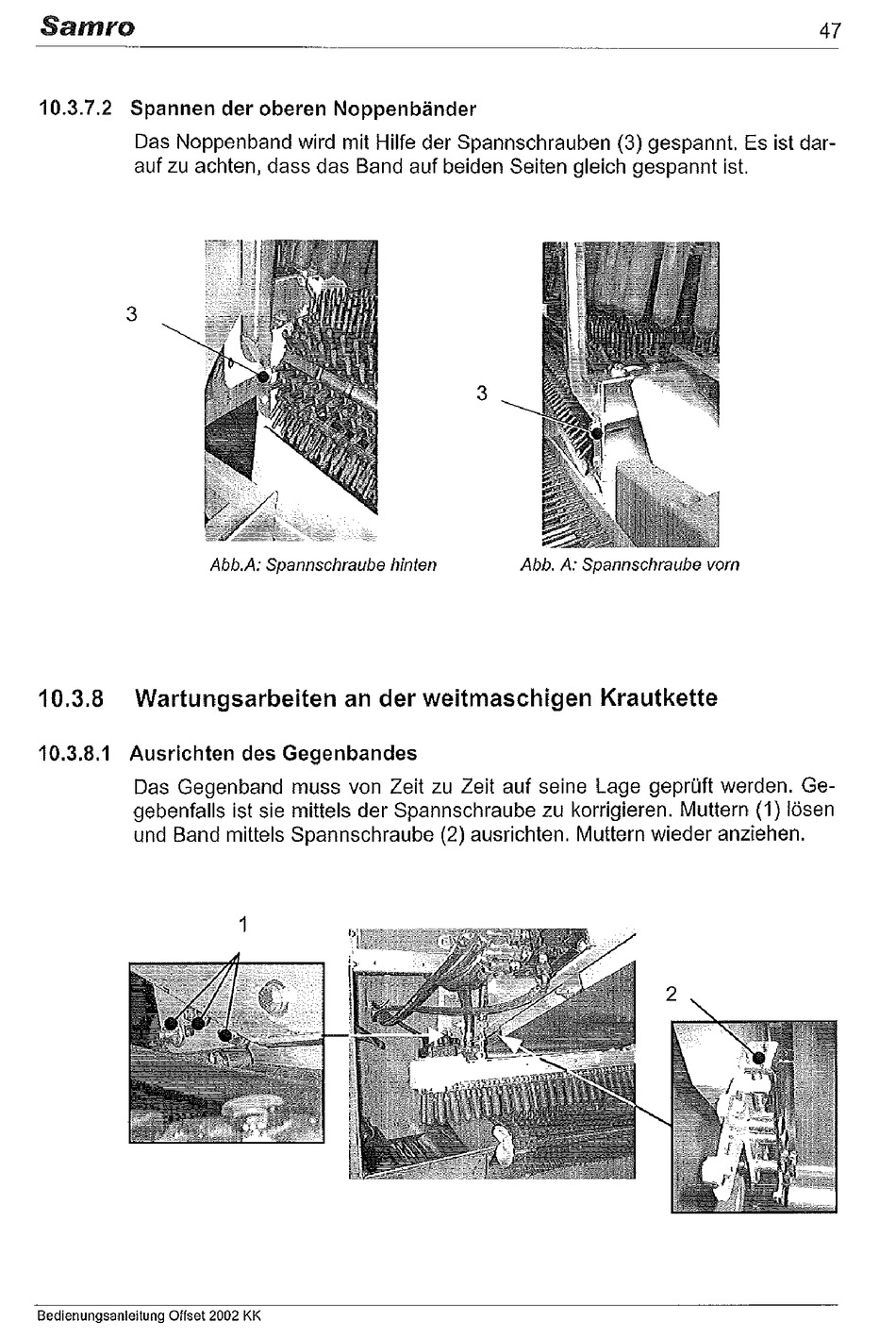

Spannen der oberen Noppenbänder
Das Noppenband wird mit Hilfe der Spannschrauben (3) gespannt. Es ist dar-
auf zu achten, dass das Band auf beiden Seiten gleich gespannt ist.
Abb.A: Spannschraube hinten
Abb. A: Spannschraube vorn
10.3.8
Wartungsarbeiten an der weitmaschigen Krautkette
10.3.8.1
Ausrichten des Gegenbandes
Das Gegenband muss von Zeit zu Zeit auf seine Lage geprüft werden. Ge-
gebenfalls ist sie mittels der Spannschraube zu korrigieren. Muttern (1) lösen
und Band mittels Spannschraube (2) ausrichten. Muttern wieder anziehen.
Bedienungsanleitung Offset 2002 KK
