Richtige Montage

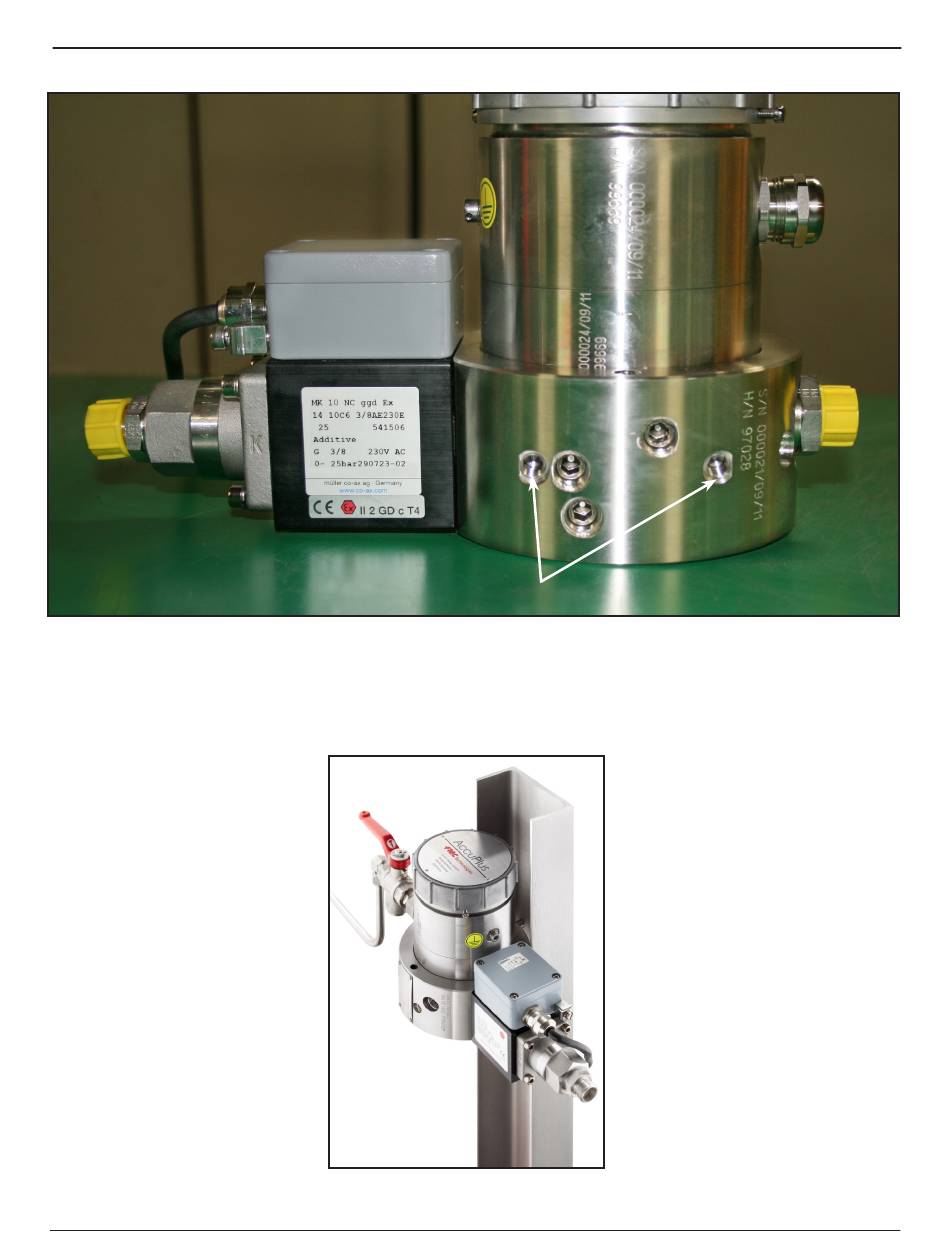

Abbildung 8 – Montagebohrungen für die Befestigungsschraube (M8)
Wichtiger Hinweis: Bei der Installation des AccuPlus muss der Monoblock waagerecht montiert werden. Die
HRE-Abdeckung muss dabei nach oben zeigen.
Ausgabe / Rev. 0.2 (9/17)
Abschnitt II – Installation (Fortsetzung)
Abbildung 9 – Montagevorschlag unter Verwendung
der Aufnahmebohrungen für die Befestigungsschrauben
Montagebohrungen
MN05002EGE • Seite 6
