Kalibrierung
Damit ist das AccuPlus möglichst genau arbeitet, ist eine Kalibrierung am Einsatzort erforderlich. Die Kalibrierung sollte
nach der Inbetriebnahme unter normalen Betriebsbedingungen durchgeführt werden. Dazu dient der folgende Leitfaden
mit allgemeinen Hinweisen:
• Bei der Kalibrierung ist es wichtig, dass in einem
geeigneten Stufenzylinder eine ausreichende Menge
gemessen werden kann. Darüber hinaus sollten
die Auflösung und Genauigkeit des der Stufenzyl-
inders hoch genug sein.
• Die Kalibrierkammer muss sich stromabwärts vom
AccuPlus befinden.
• Die Kalibrierung sollte in der Kammer unter
Betriebsbedingungen durchgeführt werden. Falls
erforderlich, kann vorübergehend ein Staudruck-
ventil für die Befüllung der Kalibrierkammer ver-
wendet werden. Bei installierten Staudruckventilen
können zu lange und / oder weiche Schläuche
Wiederholbarkeitsprobleme bei der Kalibrierung
verursachen.
Die Kalibrierung des Additivgerätsgeräts wird mit dem Kalibrierset durchgeführt.
Manometer
Kalibrierung
AccuPlus
Schnellkupplung

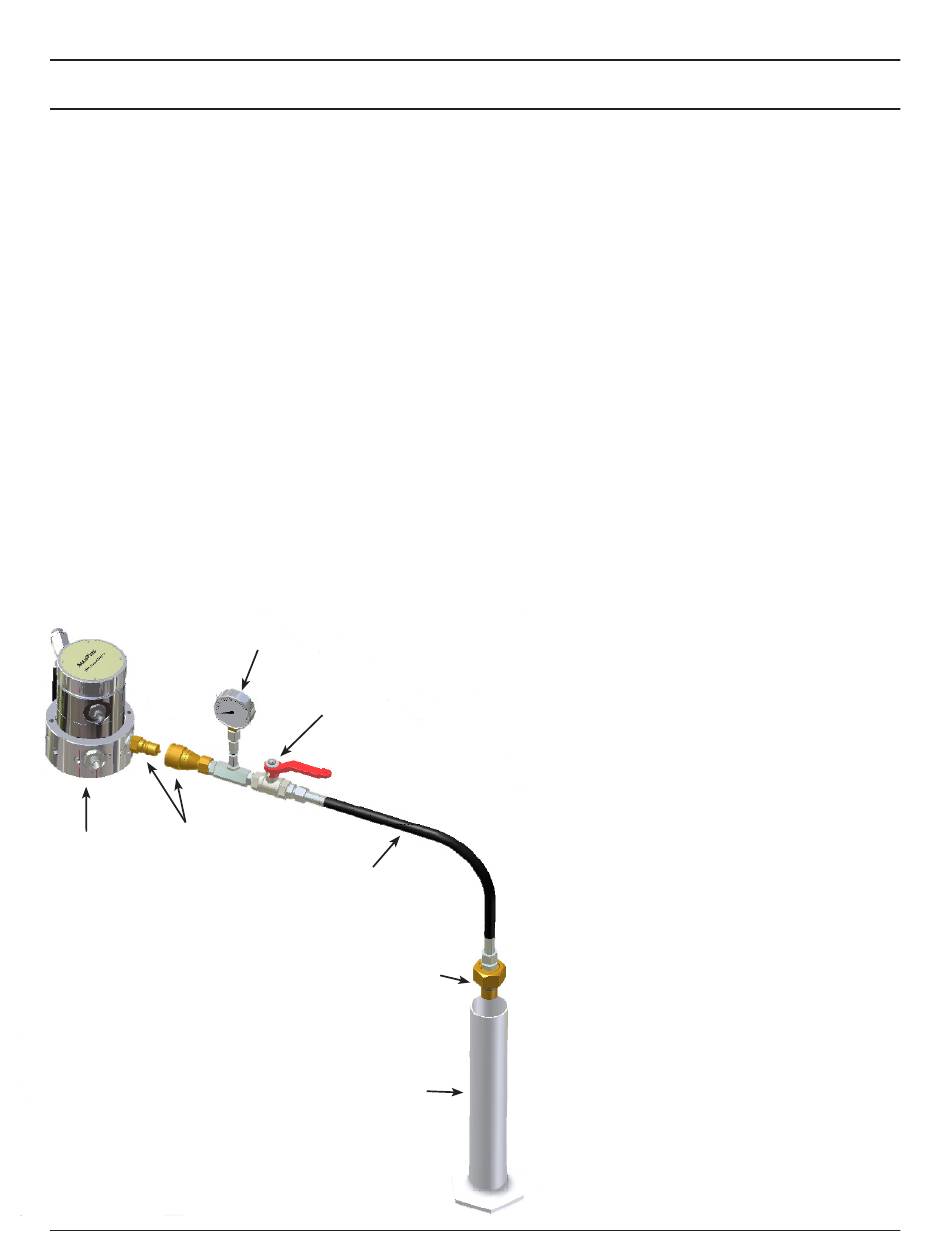

Abbildung 13 – Kalibrierset
Ausgabe / Rev. 0.2 (9/17)
Abschnitt V – Kalibrierung
Kugelhahn
Schlauch
Düse
Stufen-
zylinder
• Die Kalibrierung kann entweder im Dauermodus
oder mittels Impulsinjektion (EIN / AUS-Zyklen) mit
maximaler Genauigkeit im Normalbetrieb durchge-
führt werden.
• Es wird empfohlen, jeden Test 3 Mal zu wieder-
holen und die Wiederholbarkeit des Resultats zu
überprüfen.
• Es wird empfohlen, das Ergebnis von 3 erfolg-
reichen Wiederholungen zu berechnen und zu
mitteln.
• Der ermittelte Zählerfaktor sollte durch das
Zählerimpuls empfangende Gerät programmiert
werden.
• Während der Kalibrierung des AccuPlus muss
stets eine persönliche Schutzausrüstung (Schutz-
brille, Gummihandschuhe usw.) getragen werden.
Die Kalibrierung wird wie folgt durchgeführt:
• Schließen Sie das Absperrventil stromaufwärts
• Schließen Sie das Nadelventil am Auslauf
• Entfernen Sie den Verschluss am Auslass
für die Kalibrierung
• Installieren Sie die Schnellkupplung aus
dem Kalibrierset
• Schließen Sie den übrigen Teil des
Kalibriersets an
• Verlegen Sie den Schlauch und den Stufenzylinder
so, dass das Fluid aus der Düse austritt und in
den Stufenzylinder strömt.
• Öffnen Sie das Absperrventil stromaufwärts
• Führen Sie die Kalibrierung durch, indem Sie
die Kalibrierkammer mit einem vordefinierten
Injektionsvolumen befüllen (z.B.: 0,0225 ml x 40
Injektionen = 900 ml). Dies ermöglicht einen
genauen Volumenvergleich zwischen Zulauf- und
Auslaufseite.
• Entfernen Sie den Schlauch und die Ver-
schraubung des Kalibriersets nach der Kalibrier-
ung vom Additivgerät
• Montieren Sie den Verschluss wieder, und öffnen
Sie das auslaufseitige Nadelventil.
