COAX Magnetventil
Nennspannung: 240 VAC, 60 Hz
Strom: 150 mA
Leistungsaufnahme: 27,3 W
315 bis 450 mA Inline-Sicherung empfohlen
Zulassung:
PTB 03 ATEX 2045 X
II 2 G Ex mb II T4
II 2 D Este A21 IP68 T130°C
IECEx TPS 14.0002X
Ex mb llc T4 Gb
Fx lD A21 IP68 T130°C Gc

Koax. Ventilanschluss

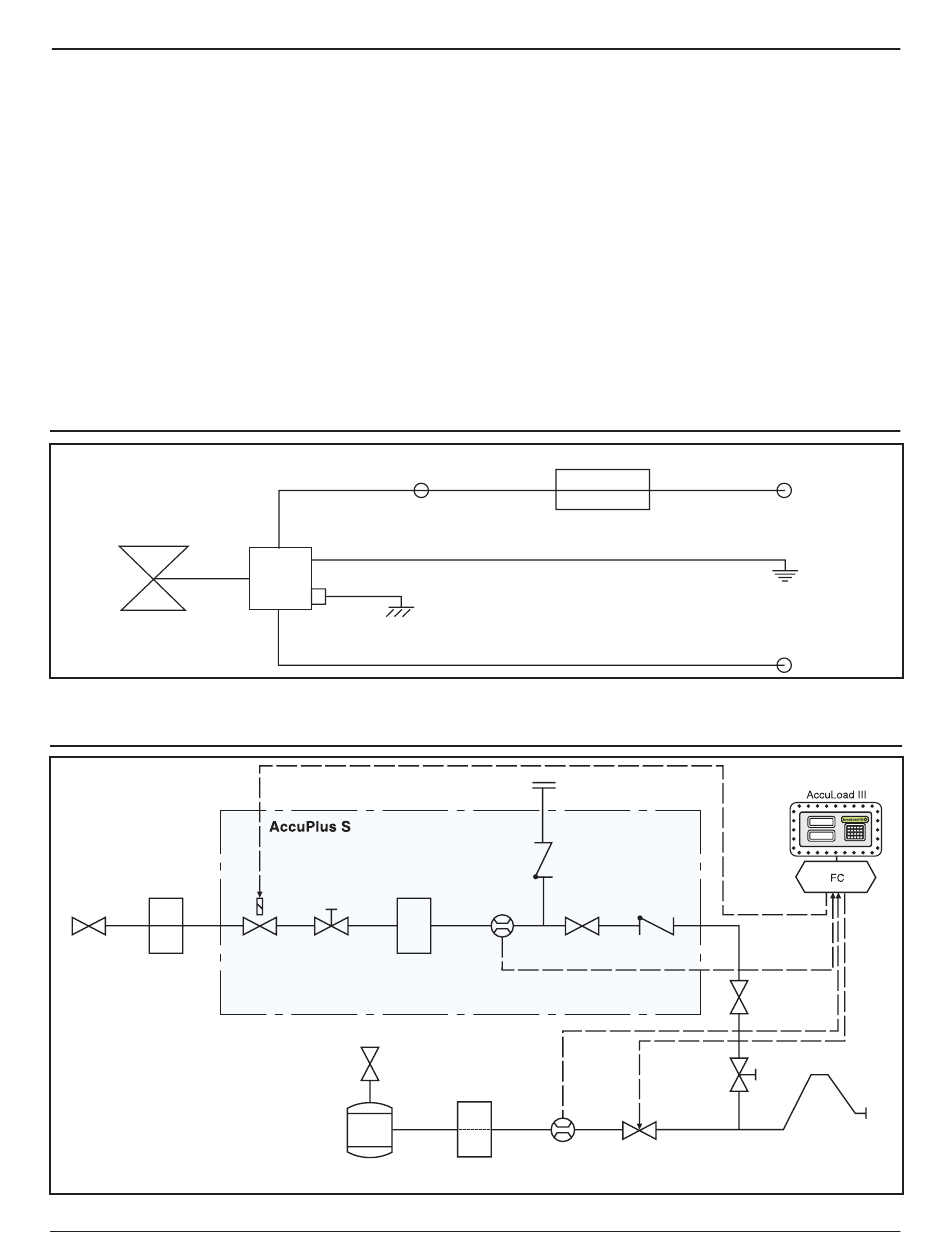

Abbildung 3 – Koax. Ventilanschluss
Üblicher Aufbau
Empfohlenes
Absperrventil (mit
thermischer
Entlastung)
Durchflussregler
Funktionsfähiger
Filter
Maschenweite 80
Abbildung 4 – Strömungsdiagramm (Beispiel für Durchflüsse unter 1000 ppm).
Seite 3 • MN05002EGE
Abschnitt II – Installation (Fortsetzung)
Rückschlagventil
Durchflusstrimmung
eines Absperrventils für
Service am Zähler
Filter
(Zählersicherung)
Maschenweite 80
Entlüfter
(optional) (optional)
GOST Zertifikat
POCC
DE.ГБ05.B03801
2 Ex m II T4 X
IP 68 (EN 60529)
CE 0102
NEMA 4X
Signalkabel
Dreiadrig, abgeschirmt für einkanalige Übertragung.
Größen
20 AWG (0,75 mm
18 AWG (1,00 mm
16 AWG (1,50 mm
Sicherung
315 - 450mA
Kalibrierungsanschluss
Absperrventil Rückschla-
zur Kalibrierung
und für Service
Zähler
am Zähler Aufbrechdruck
Durchflussregler
Zähler
mit
Filter
Rückschlagventilfunktion
Entfernung
) Bis 610 m (2.000 ft.)
2
) Bis 915 m (3.000 ft.)
2
) Bis 1.525 m (5.000 ft.)
2
+
L1
BL
-
BR
L2
gventil
mit min.
Empfohlenes
Absperrventil
(mit thermischer
Entlastung)
Empfohlenes
Einspritzventil zur
Vermeidung von
Nachtropfen
Ausgabe / Rev. 0.2 (9/17)
Ladearm
