Nach der Installation und dem Anschluss der Leitungen kann die Durchflussmenge des Geräts nach Bedarf
eingestellt werden. Sobald der gewünschte Durchfluss am Nadelventil des Zulaufs vorliegt, werden die Bohrungen
mit einem Etikett versiegelt.
Wichtiger Hinweis: Das Nadelventil am Auslauf ist standardmäßig zu 100 % geöffnet, um verzögerte
Zählerimpulse zu vermeiden, nachdem das Magnetventil am Zulauf schließt. Verzögerte Impulse können
Injektoralarme auslösen.
Nadel-ventil

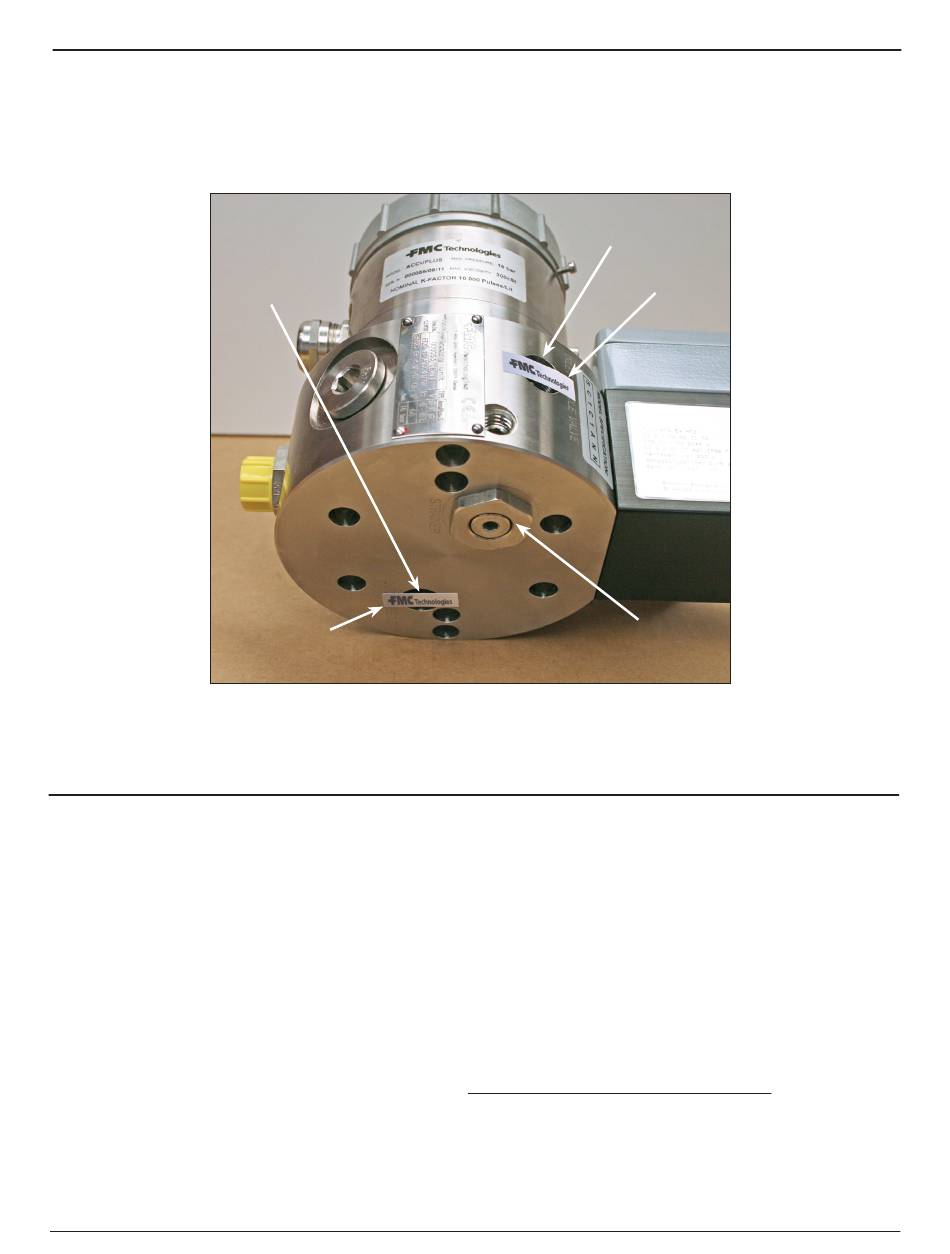

Abbildung 12 – Position der Durchflussregulierung und des Siebes
Zähler entlüften
Nach der ersten Installation des Zählers auf der Leitung befindet sich im Zähler noch Luft. Es kann eine gewisse
Zeit dauern, bis die Luft nach draußen verdrängt wurde. Wenn während dieser kritischen Phase im Zähler
hydraulische Stöße auftreten, kann der Zähler beschädigt werden. Schäden am Zähler lassen sich durch folgende
Schritte größtenteils vermeiden:
1. Es ist sicherzustellen, dass die Eingangsleitungen zu allen Magnetventilen gereinigt sind. Bei Erstinbetrieb-
nahme müssen alle Zuleitungen gespült werden.
2. Schließen Sie das Nadelventil am Zulauf stromaufwärts und stellen Sie sicher, dass der Zählerdurchfluss
ohne Einschränkungen stromabwärts vom Zähler ungehindert stattfinden kann. Dazu gehört auch das
Öffnen des Nadelventils am Auslass zu 100 %.
3. Schalten Sie die Pumpe ein.
4. Schaltne Sie das Magnetventil zur Additivsteuerung ein. Verwenden Sie ggf. den Servicemodus einer
AccuLoad
III oder microLoad.net
®
5. Öffnen Sie langsam das Zulauf-Nadelventil. Es ist wichtig, dass das Nadelventil am Zulauf allmählich
geöffnet wird, damit das Messgerät möglichst mit sehr geringem Durchfluss betrieben wird.
6. Entlüften Sie von einer Verbindungsstelle stromabwärts vom Zähler, bis keine Luft mehr nachweisbar ist.
Setzen Sie den Entlüftungsvorgang nach vollständiger Entlüftung weitere 30 Sekunden fort. In der
Rohrleitung stromaufwärts dürfen sich keine Lufteinschlüsse mehr befinden.
7. Regulieren Sie den Durchfluss nur mit dem zulaufseitigen Nadelventil.
Hinweis: Diese Schritte sind zu unternehmen, wenn sich Luft im System befindet.
Seite 9 • MN05002EGE
Abschnitt III – Inbetriebnahme
am Auslauf
Versiege-
lungsetikett
Voreinstellung.
™
Nadel-ventilam
Einlauf
Versiege-
lungsetikett
Filter
