Allgemeines

Bei der Elektroinstallation des AccuPlus sind die örtli-
chen Vorschriften und Normen zu befolgen.
ACHTUNG: Achten Sie bei der AccuPlus Mon-
tage an der gewünschten Halterung darauf, dass
die HRE-Abdeckung fest montiert und der Zähler
ausgeschaltet ist.

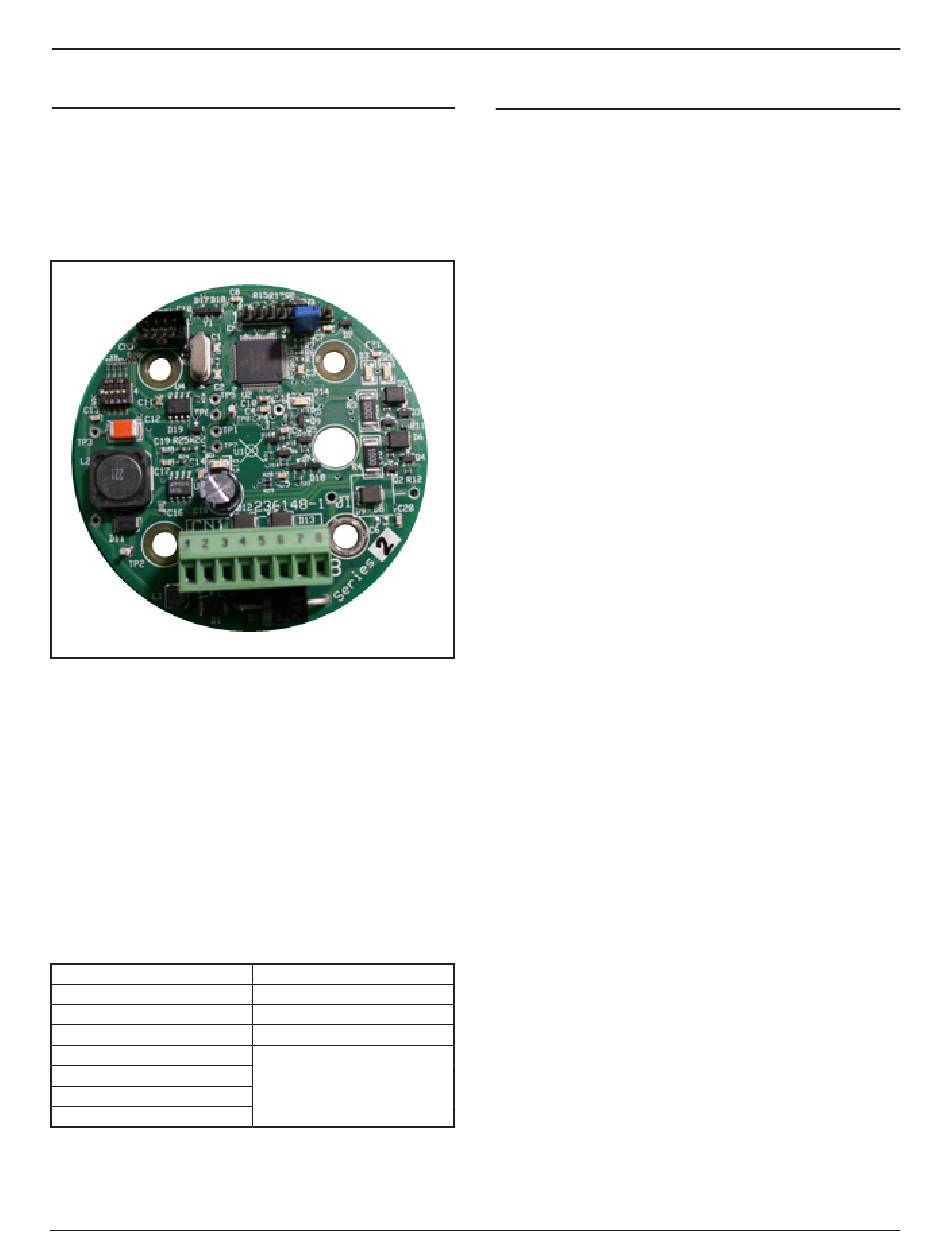

Abbildung 2 – HRE-Platine
Die HRE-Platine (Hall-Rotationseffekt) erfasst die Drehung
des magnetisch gekoppelten Zählers und setzt die
Drehung elektronisch in Ausgangsimpulse um. Der
Encoder ist vom Produkt und von den Innenteilen des
Zählers komplett abgekoppelt.
ACHTUNG: Zur Vermeidung von Schäden ist bei
der Handhabung der HRE-Platine besonders auf
eine ordnungsgemäße Erdung zu achten, um eine
elektrostatische Aufladung zu verhindern. Durch
unsachgemäße Handhabung und elektrostatische
Entladungen kann die Platine unbrauchbar werden.
Wenden Sie nach Möglichkeit die Einhand-Regel an:
Eine Hand bleibt auf der Rohrleitung und mit der
anderen wird die Platine gehandhabt.
Klemme 1
Klemme 2
Klemme 3
Klemme 4
Klemme 5
Klemme 6
Klemme 7
Klemme 8
Tabelle 1 – CN1 Klemmenbelegung
Hinweis: Zur Wahrung der ATEX-Zulassung muss die Erdungss-
chraube am Durchflussmesser korrekt angeschlossen sein.
Ausgabe / Rev. 0.2 (9/17)
Abschnitt II – Installation
+10 bis +30 V DC
Signal „A" (Zuleitung)
Signal „B"
Logik allgemein (Erdung)
Kein elektrischer Anschluss auf
Leiterplatte.

Elektrische Spezifikationen

HRE
Kabelempfehlungen:
Stromversorgung: 14-30 AWG je nach Zulassung
Impulsleitungen: 18-24 AWG Kupferlitze
(Belden Nummer 9418, 8404
oder gleichwertig)
Hinweis: Der Widerstand zwischen Erdungsklemme und Netzerdung
darf 2 Ohm nicht überschreiten.
Elektrische Eingänge
HRE - AccuPlus
Gleichspannungsbereich:
10 bis 30 V DC
Eingangsstrom
Ruhestrom (lastfrei) 20 mA bei 10 V DC,
15 mA bei 24 V DC, 15 mA bei 30 V DC
Ausgangssignal
10 V DC Eingangsspannung:
Ohne Last: 9,7 ± 0,3 V
270 Ω Last: 7,6 ± 0,3 V
(Minimum)
24 V DC Eingangsspannung:
Ohne Last: 23,7 ± 0,3 Vss Rechteckwelle
270 Ω Last: 16 ± 0,3 V
(Minimum)
30 V DC Eingangsspannung:
Ohne Last: 29,7 ± 0,3 V
270 Ω Last: 21 ± 0,3
Ausgangsstrom Quelle (A & B bei 270 Ω Last):
70 mA bei 10 V DC, 130 mA bei 24 V DC, 160 mA
bei 30 V DC
Ausgangsstrom pro Kanal (A & B):
Maximalstrom Senke: 300 mA bei 30 V DC
Maximalstrom Quelle: 80 mA bei 30 V DC
Zulassungen:
FTZU 10 ATEX 0180 X
II 2G Ex d IIB T6 Gb
IECEx FTZU 13.0007X
Ex d IIB T6 Gb
GOST Zertifikat POCC DE.ГБ05.B04154
1 Ex d IIB T6 Gb
Rechteckwelle
ss
Rechteckwelle
ss
Rechteckwelle
ss
Rechteckwelle
ss
V Rechteckwelle
ss
MN05002EGE • Seite 2
