Montageoptionen

Um die ordnungsgemäße Funktion des AccuPlus zu gewährleisten, ist es sehr zu empfehlen, die
Installationsanweisungen in diesem Handbuch zu befolgen.
• Das AccuPlus sollte mit zwei M8 x 1,25 Schrauben an einem massiven Bauteil oder einer Halterung
befestigt werden.
• Für eine gute Inbetriebnahme und Wartung sollte ein Absperr-Kugelventil stromaufwärts und stromabwärts
installiert werden.
• Wenn Absperrventile installiert sind, muss ein thermisches Überdruckventil vorgesehen werden.
• Wenn möglich sollte das AccuPlus von direktem Sonnenlicht fern gehalten werden.
• Halten Sie einen Abstand von 200 mm (8") oberhalb der HRE-Abdeckung, unterhalb des Dosiergeräts, vor
dem Filter und vor dem Kalibrieranschluss ein, damit der Zugang zum AccuPlus für Wartungs- und Reini-
gungsarbeiten frei bleibt.
• Für zusätzliche Konfigurationen wenden Sie sich an das Werk.
• Das Medium muss bei Eintritt in das Gerät gereinigt sein (max 25µm). Deshalb wird empfohlen vor jedem
Eingangsmagnetventil einen Filter zu installieren.
Seite 5 • MN05002EGE
Abschnitt II – Installation (Fortsetzung)
Additiv-
tank
Pumpe
Filter

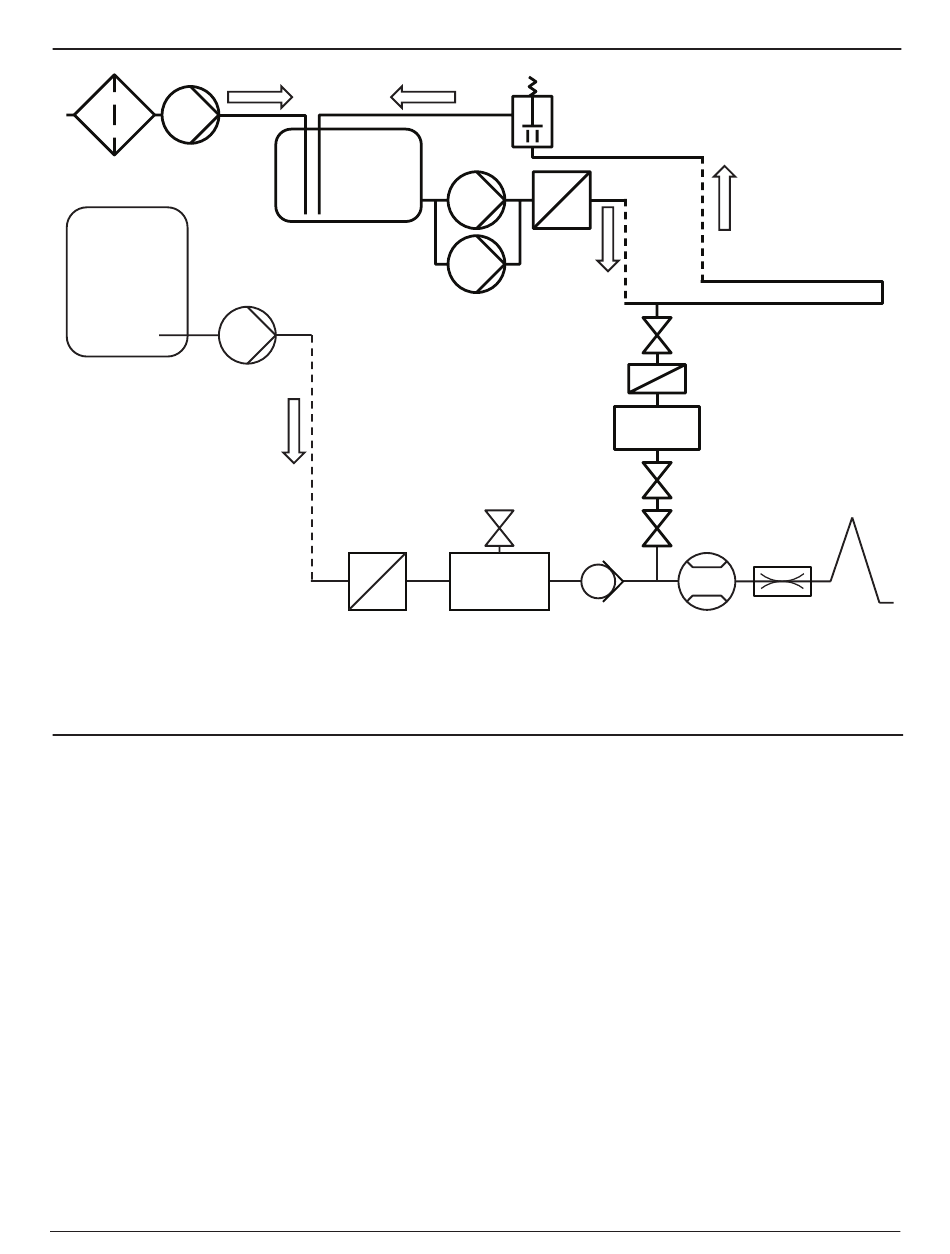

Abbildung 7 – Vereinfachter Additiv-Systemaufbau
Staudruckventil
Pumpe
Feinfilter
Pumpe
Absperrventil
Optionaler
Filter
AccuPlus
Absperrventil
Sprühventil
Rückschlagventil
Gasabzug
Ladebucht-
bereich
Durchflussregler
Zähler
