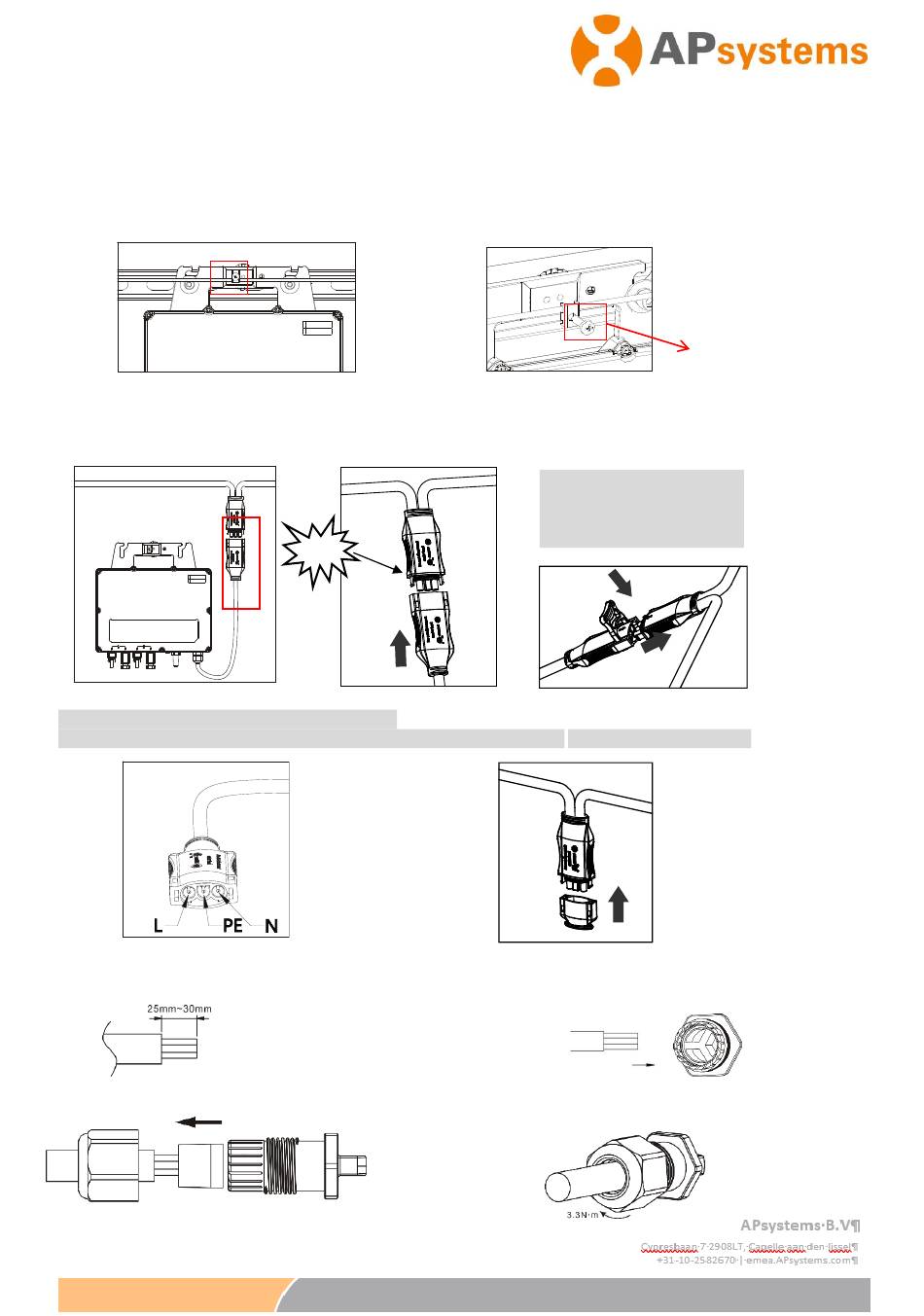

Schritt 4.
Erden des Systems
a.
Im Wechselstromkabel befinden sich bereits Erdungsleitungen, sodass die Erdung direkt damit durchgeführt
werden kann.
b.
Für Bereiche mit besonderen Anforderungen können die externen Erdungsarbeiten durch Erdungswinkel
durchgeführt werden.
Schritt 5.
Anschließen des APsystems-Mikrowechselrichters an das AC-Buskabel
Drücken Sie den AC-Stecker des Mikrowechselrichters in die Verbindungskabelbuchse, bis ein Klicken zu hören ist.
HINWEIS: Der Stecker wird wie folgt angeschlossen.
HINWEIS: Schützen Sie alle nicht verwendeten Stecker durch Anbringen einer T-CONN-Kappe für Buskabel.
Schritt 6. Anbringen einer Buskabel-Endkappe am Ende des AC-Buskabels
a.
Isolieren Sie den Kabelmantel ab.
b. Stecken Sie das Kabelende in die Dichtung.
Dichtung
Mutter
Klick
c. Führen Sie die Drähte in die Kabelklemmen.
Körper
20.06.2019
Bewährtes
Verwenden Sie das Buskabel-
Entsperrwerkzeug für den AC-
Bus, um die Stecker zu trennen.
d. Ziehen Sie die Mutter mit 3,3 Nm an, bis der
Verriegelungsmechanismus auf die Basis trifft.
2
Vers.4.1 YC600 Schnellinstallation – Handbuch
Erdungswinkel
Verfahren:
