Montageanleitung
9 Kabelpläne.
WARNUNG
Lebensgefahr.durch.Stromschlag
Offen.liegende.elektrische.Komponenten.
• Vor.der.Montage.unbedingt.die.Spannungsfreiheit.der.Anschlusskabel.feststellen.
• Bei.allen.Arbeiten.am.230V-Wechselstromnetz.die.aktuellen.VDE-Bestimmungen.(z.B..VDE.0100).sowie.entsprechende.
länderspezifische.Vorschriften.einhalten.
Das IO-Modul/IO-Modul smart kommuniziert digital über das SI-BUS-Protokoll mit dem verdeckt liegenden Kipp-
Verriegelungsantrieb DRIVE CL.

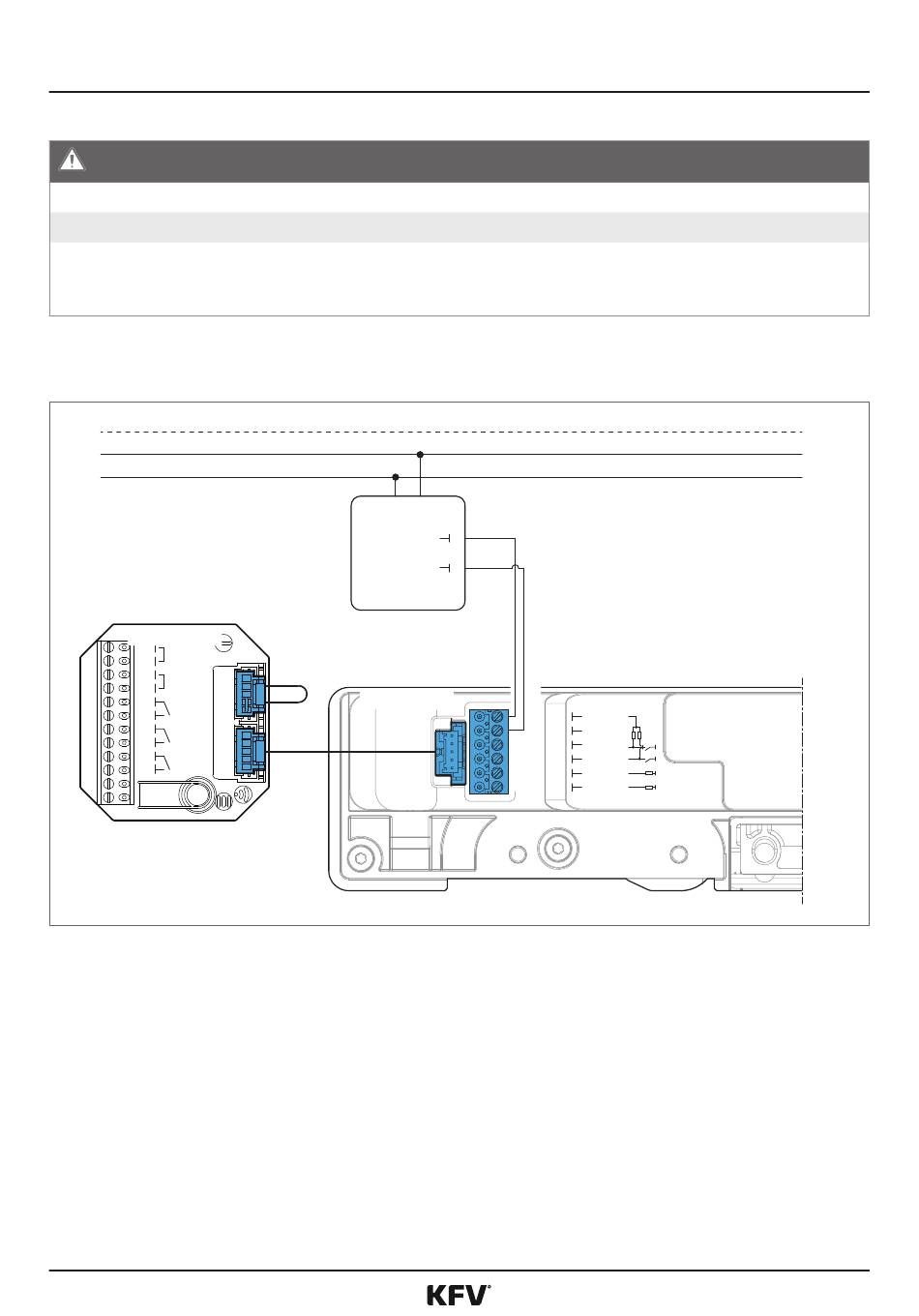

9.1 Anschluss IO-Modul/IO-Modul smart und Netzteil am DRIVE CL
PE
N
L
IO-Modul
1
Input 1
2
3
Input 2
4
5
Out 1
6
7
Out 2
8
9
Out 3
10
–
+ 24 V
H39.MOTS017DE-00
Netzteil
+
24 V
–
DRIVE CL
IO-Modul/IO-Modul smart
+
24 V
–
OUT 2
OUT 1
IN 2
IN 1
08.2021
für DRIVE CL
9/16 9/16
