Montageanleitung

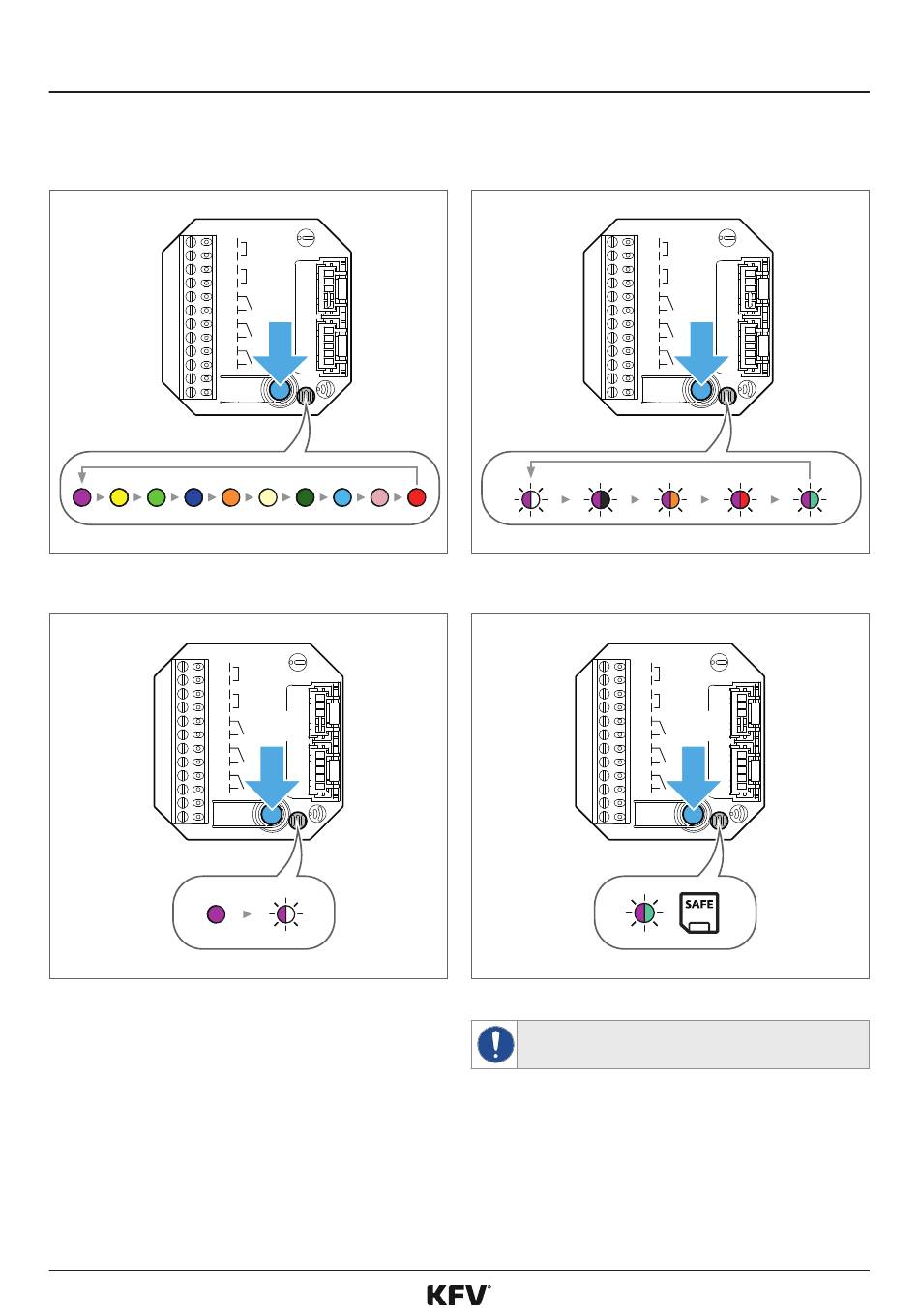

10 Funktionsprinzip.Menübedienung
1. Taster.kurz.drücken,.um.innerhalb.der.Menüebene.1.
zu.wechseln.(Menü.LED.leuchtet.in.1.Farbe).
1
2
3
4
5
6
7
8
9
10
2. Taster.lang.drücken.(3.s),.um.in.Menüebene.2.zu.
wechseln.(Menü.LED.blinkt.in.2.Farben).
1
2
3
4
5
6
7
8
9
10
–
+ 24 V
H39.MOTS017DE-00
Input 1
Input 2
Out 1
Out 2
Out 3
–
+ 24 V
Input 1
Input 2
3 s
Out 1
Out 2
Out 3
3. Taster.kurz.drücken,.um.innerhalb.der.Menüebene.2.
zu.wechseln.(Menü.LED.blinkt.in.2.Farben).
1
2
3
4
5
6
7
8
9
10
4. Taster.lang.drücken.(3.s),.um.die.ausgewählte.
Einstellung.zu.speichern.
1
2
3
4
5
6
7
8
9
10
–
+ 24 V
5. Die.Programmierung.wird.automatisch.beendet.
Eine.detaillierte.Übersicht.aller.Einstellmöglichkeiten.
finden.Sie.in.der.Bedienungsanleitung.
08.2021
für DRIVE CL
IO-Modul/IO-Modul smart
Input 1
Input 2
Out 1
Out 2
Out 3
–
+ 24 V
Input 1
Input 2
3 s
Out 1
Out 2
Out 3
