Montageanleitung

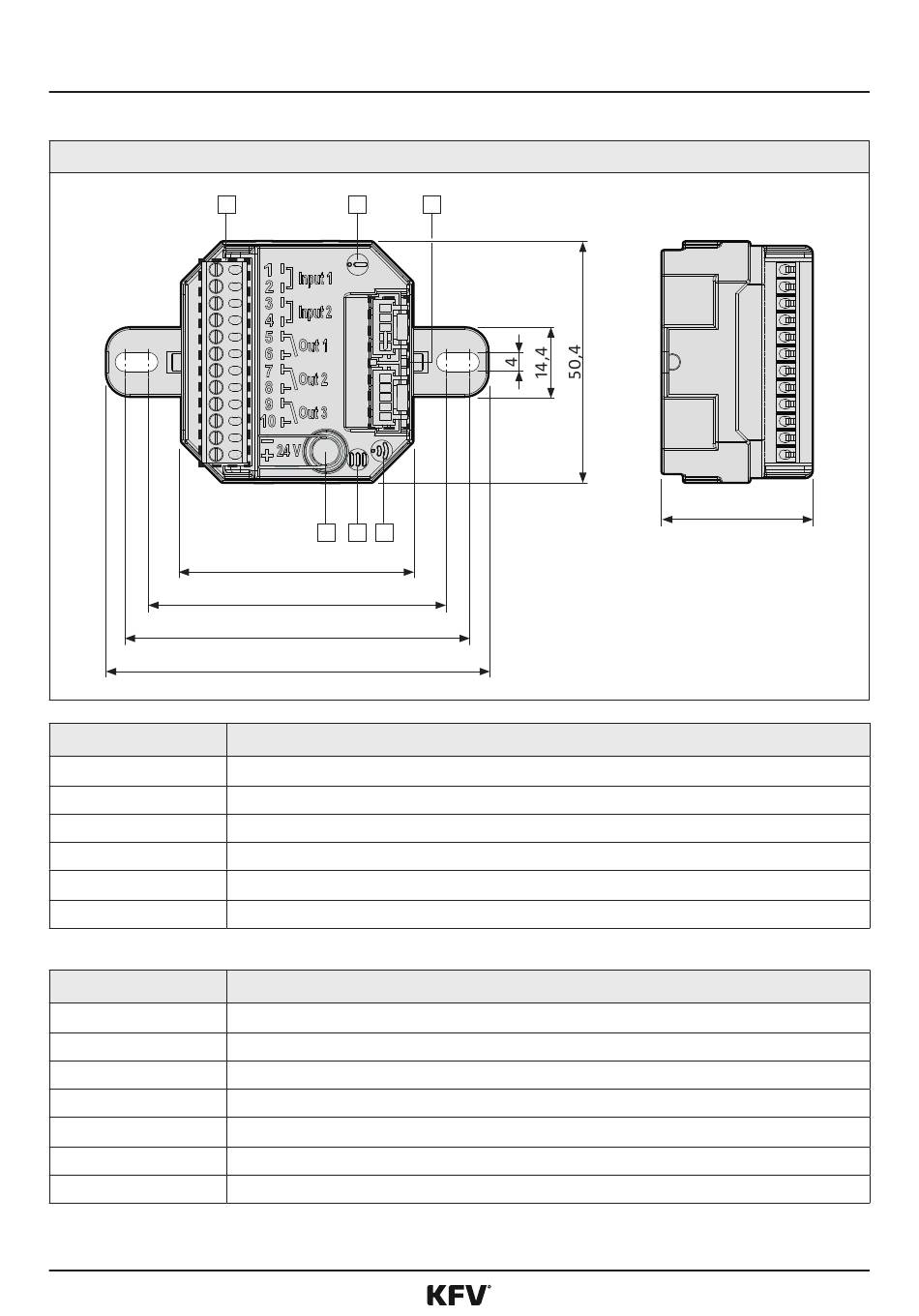

7 Maße,.Anschlüsse.und.Bedienelemente.
1
Position
1
2
3
4
5
6
7.1 12pol. Anschlussklemmleiste
Anschluss
1 / 2
3 / 4
5 / 6
7 / 8
9 / 10
11
12
*.Auslieferungszustand:.Schließer
H39.MOTS017DE-00
IO-Modul/IO-Modul smart
2
6 3 4
48,4
62
71,8
79,7
Bezeichnung
12pol..Anschlussklemmleiste.für.Ein-.und.Ausgänge.und.24.V.DC
Status LED
Menü LED
WLAN.LED.(nur.bei.IO.WLAN.Modul)
Anschlussbuchsen.für.SI-BUS-Verbindung
Taster.für.Menüführung
Funktion
Potentialfreier.Eingangskontakt.1*
Potentialfreier.Eingangskontakt.2*
Potentialfreier.Ausgangskontakt.1*
Potentialfreier.Ausgangskontakt.2*
Potentialfreier.Ausgangskontakt.3*
24 V DC (-) IN
24 V DC (+) IN
5
für DRIVE CL
IO-Modul/IO-Modul smart
31,5
08.2021 7/16 7/16
