4. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-
61010)
Schutzisolierung: Alle spannungsführenden Teile sind doppelt
isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an
einer Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Batteriefach
Erdungssymbol

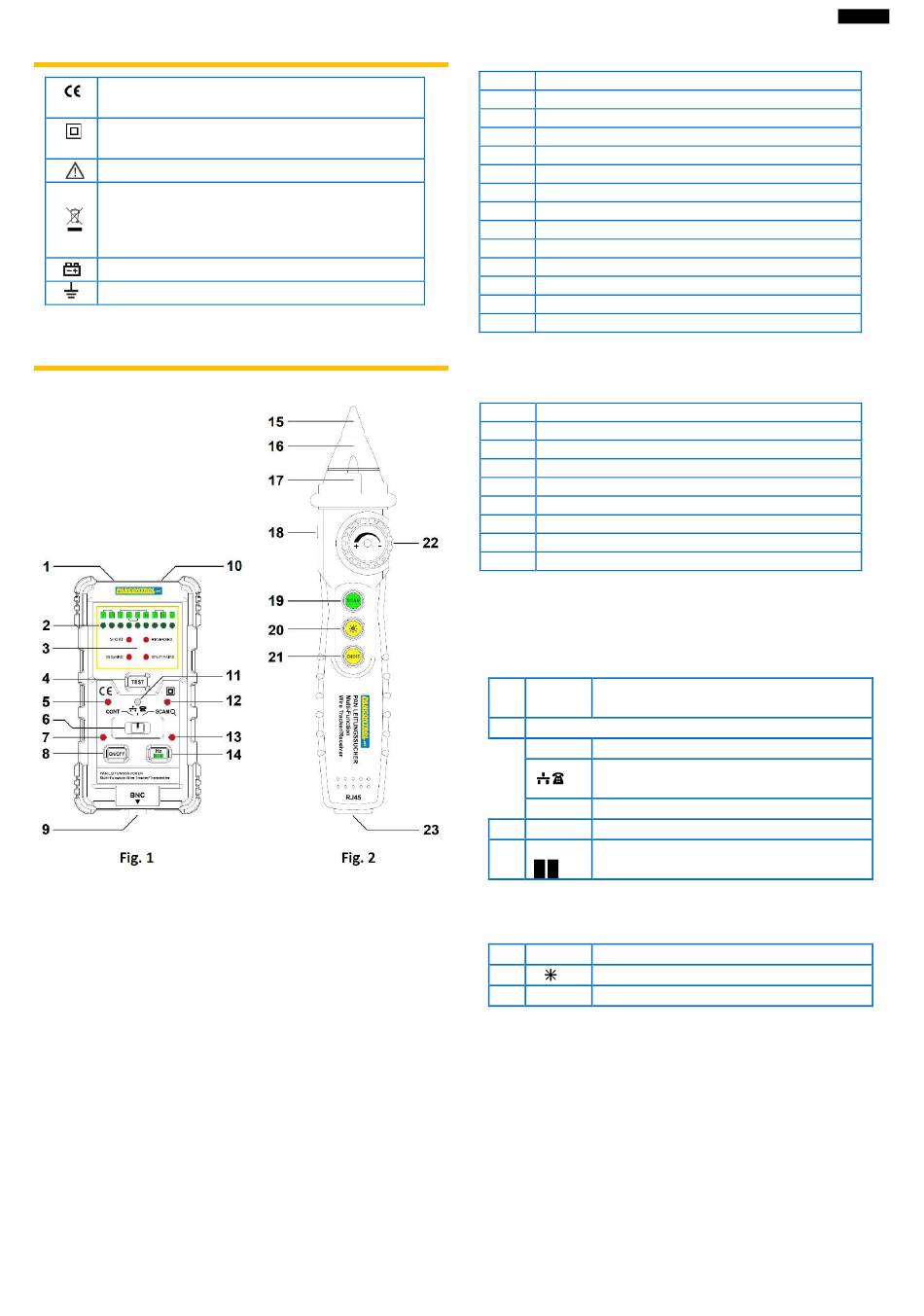

5. Bedienelemente und Anschlussbuchsen

Sender Empfänger
2
Sender
(siehe Fig. 1)
1 RJ 45-Buchse
2
Verdrahtungsanzeige
3
Fehleranzeige
4 TEST-Taste
5 CONT-Statusanzeige
6 Funktionswahlschalter
7 Betriebsanzeige
8 Ein-/Ausschalter (Sender)
9 BNC-Buchse
10
RJ 11-Buchse
11 Telefonleitung-Statusanzeige
12 AUDIO-Statusanzeige
13 SCAN-Geschwindigkeit / AUDIO-Frequenz-Anzeige
14 SCAN-Geschwindigkeit / AUDIO-Frequenz-Taste
Empfänger
(siehe Fig. 2)
15 Sensor
16 Batterie(n)-Statusanzeige
17 Ein-/Ausschalter Messpunktbeleuchtung
18
Kopfhörer-Anschluss
19 SCAN-Taste
20 Messpunktbeleuchtung
21 Ein-/Ausschalter (Empfänger)
22 Lautstärkeregler
23 RJ 45-Buchse
Die Funktionstasten und ihre Bedeutung
Sender: (siehe Fig. 1)
Netzwerkkabel-Test - startet / beendet die Prüfung
(4) TEST
von Netzwerk-Kabeln.
(6) Funktionswahlschalter
CONT Durchgangsprüfung und Netzwerk-Kabel Test
Netzwerk-Kabel Funktionstest, Telefonleitungs-Status-
und DC-Pegel-Test
SCAN Leitungssuche
(8) ON / OFF Ein-/Ausschalter
Hz
(14) SCAN-Geschwindigkeit / AUDIO-Frequenz
S F F
Empfänger: (siehe Fig. 2)
(19) SCAN Leitungssuche starten
(20) Messpunktbeleuchtung
(21) ON / OFF Ein-/Ausschalter
