I. ALLGEMEINE EIGENSCHAFTEN
1. BESCHREIBUNG DES GERÄTS
Das vorliegende Heft bezieht sich auf verschiedene
Gerätemodelle.
Weitere Angaben zu Ihrem Modell können der Tabelle 1
"Technische Daten" entnommen werden.
Das Gerät hat folgende Eigenschaften:
• Temperaturanzeige auf Thermometer.
• Thermostatfühler zur Feststellung der Temperatur im Kern des
Produkts (Kerntemperaturfühler) (nur bei bestimmten Modellen).
• Beleuchtung der Garzelle.
• Doppelglastür: mehr Komfort in der Küche und niedrige
Oberflächentemperaturen. (Außer das Modell 6 GN 1/1)
6 GN 1/1
1

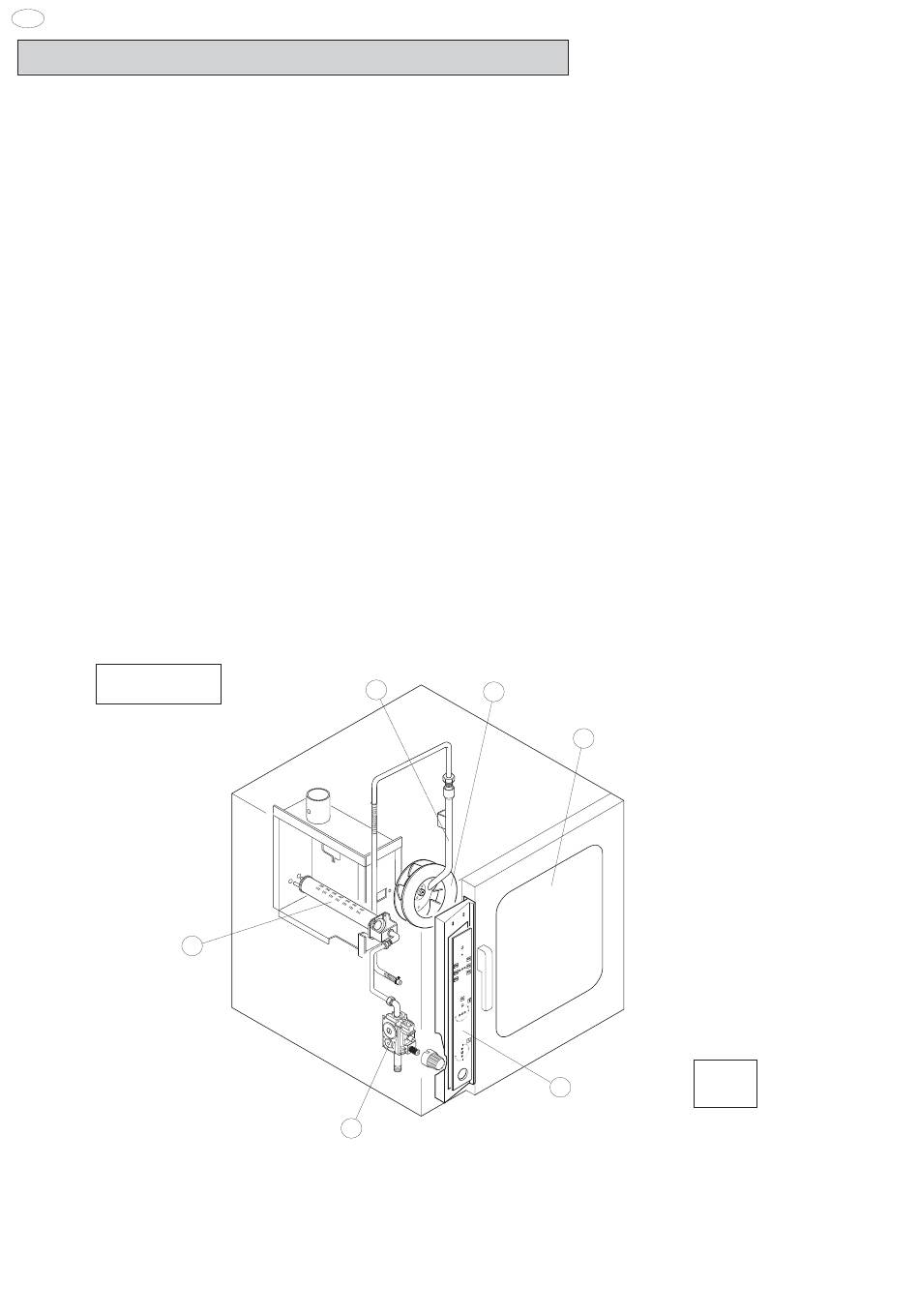

2. HAUPTBESTANDTEILE
Die gestrichelten Bauteile sind in folgenden Modellen nicht
vorhanden:
10 GN 1/1 und 20 GN 1/1.
LEGENDE:
1 ............................................ Brenner für Garzelle (Konvektor)
2 ......................................................................... Armaturenbrett
3 .................................................................................. Gasventil
4 ........................................... Tür mit aufklappbarem Innenglas
5 .................................................................... Lüfter für Garzelle
6 ........................................................................ Wassersprüher
6
5
com_cf6gn1_new_valv.eps
3
44
4
1
2
