Volumen größer ist, als das der vom Gerät erzeugten Verbrennungsgase (siehe Punkt 1.1).
Werden die Verbrennungsgase unter einer Absaughaube entlüftet, so muß der Abstand (in der Abbildung angegeben) zwischen
dem oberen Ende des Entlüftungsrohrs und der untersten Stelle der Filter der Absaughaube eingehalten werden. Dieser Abstand
bestimmt sich aufgrund des Durchmessers "D" des Entlüftungsrohrs.

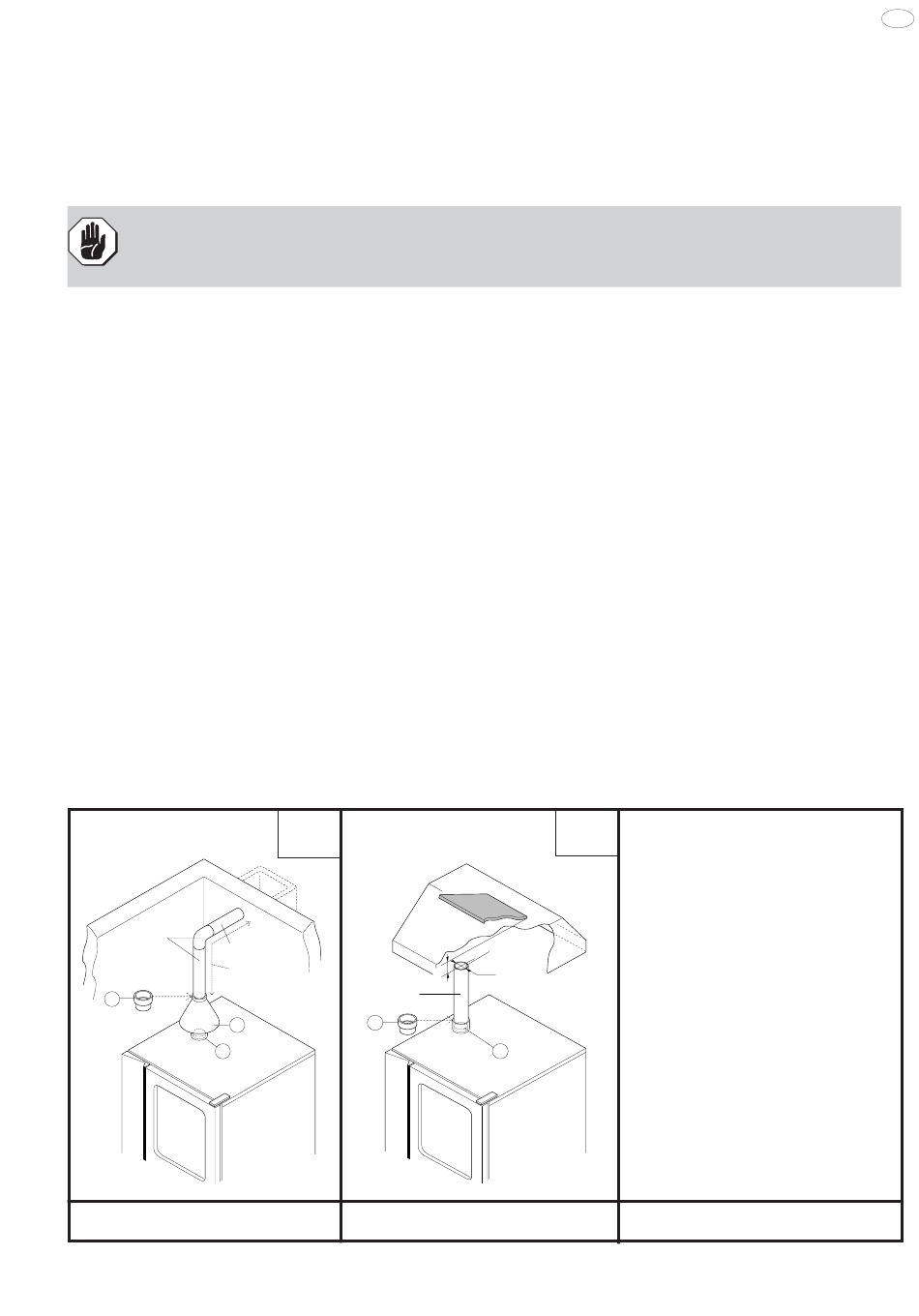

Bei Entlüftung nach außen oder in einen zentralen Rauchabzug (Abb. "6" und "7"), dürfen die Entlüftungsleitungen insgesamt
NICHT über 3 Meter lang sein, dürfen KEINE Verengerungen des Durchmessers aufweisen und müssen regelmäßig überprüft
und eventuell gereinigt werden.
Achtung: Prüfen Sie das Material, aus dem eventuelle Verlängerungen und die Filter der Absaughaube bestehen,
da die Verbrennungsgase besonders hohe Temperaturen erreichen (in der Abbildung angegeben). Darüber hinaus
ist es wichtig, daß der Zustand der Filter regelmäßig kontrolliert werden, da diese bei übermäßiger Sättigung mit
Fett und Schmutz die Funktionstüchtigkeit der Absauganlage beeinträchtigen und Feuer fangen können.
Hinweis zum Modell 20 GN 1/1 - 20 GN 2/1: Das Typenschild dieses Geräts führt beide möglichen Bauarten auf (B11 oder B21).
Nach Installation der Abzugsanlage muß auf diesem Typenschild die Bauart ausgestrichen weden, die nicht realisiert wurde,
so daß nur die Bauart der tatsächlich erfolgten Installation verbleibt.
LEGENDE:
A: Förderer (separat verpackt);
C: Abzug Verbrennungsgase des Zellenkonvektors;
E: Adapterring für handelsübliche Leitungen
(beim Hersteller anzufordern)
BAUART
B11
*
Tmax=350˚C
3 meters MAX
E
H
C
ENTLÜFTUNG NACH AUSSEN ODER IN ZENTRALEN
RAUCHABZUG MIT FÖRDERER
BAUART
7
B21
2D
*
E
821_7b11
DIREKTENTLÜFTUNG OHNE FÖRDERER UNTER
ABSAUGHAUBE
G: Befestigungsschrauben (mitgeliefert);
H: Abzugs-Schalter (beim Hersteller anzufordern)
*
: Handelsübliche Verlängerungsrohre (nicht mitgeliefert)
8
Tmax=500˚C
ø D
C
821_8b21
