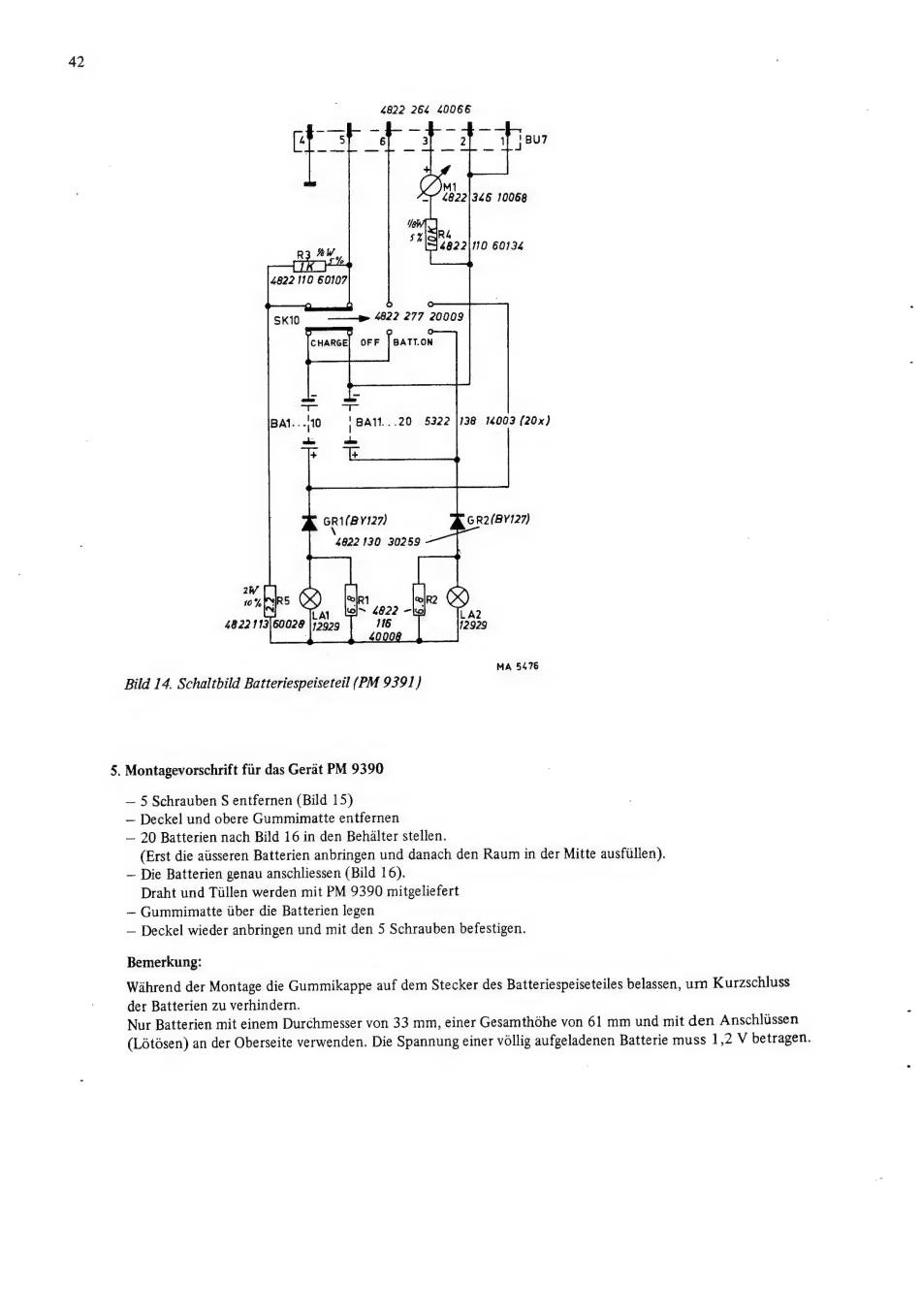

Bild 14. Schaltbild Batteriespeiseteil (PM 9391)
5. Montagevorschrift fiir das Gerat PM 9390
— 5 Schrauben S entfernen (Bild 15)
— Deckel und obere Gummimatte entfernen
— 20 Batterien nach Bild 16 in den Behalter stellen.
(Erst die atisseren Batterien anbringen und danach den Raum in der Mitte ausfilllen).
— Die Batterien genau anschliessen (Bild 16).
Draht und Tiillen werden mit PM 9390 mitgeliefert
— Gummimatte liber die Batterien legen
— Deckel wieder anbringen und mit den 5 Schrauben befestigen.
