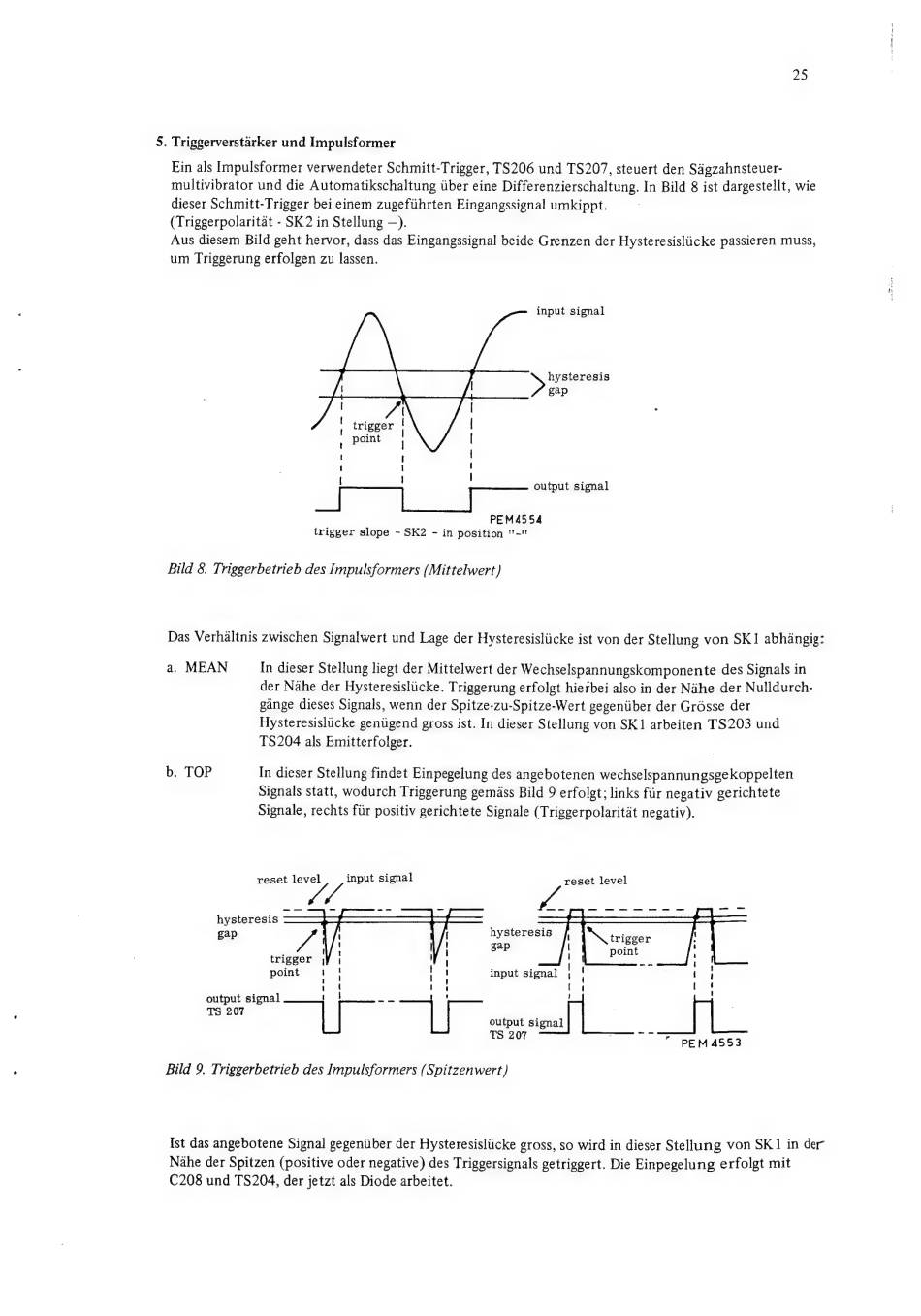

25
5. Triggerverstarker und Impulsformer
Ein als Impulsformer verwendeter Schmitt-Trigger, TS206 und TS207, steuert den Sdgzahnsteuer-
multivibrator und die Automatikschaltung Uber eine Differenzierschaltung. In Bild 8 ist dargestellt, wie
dieser Schmitt-Trigger bei einem zugefiihrten Eingangssignal umkippt.
(Triggerpolaritat - SK2 in Stellung —).
Aus diesem Bild geht hervor, dass das Eingangssignal beide Grenzen der Hysteresisliicke passieren muss,
um Triggerung erfolgen zu lassen.
input signal
hysteresis
gap
trigger
point
[
t
t
t
t
I
|
output signal
PEM4554
trigger slope - SK2 - in position "-"
Bild 8. Triggerbetrieb des Impulsformers (Mittelwert)
Das Verhaltnis zwischen Signalwert und Lage der Hysteresisliicke ist von der Stellung von SK1 abhangig:
a. MEAN
In dieser Stellung liegt der Mittelwert der Wechselspannungskomponente des Signals in
der Nahe der Hysteresisliicke. Triggerung erfolgt hierbei also in der Nahe der Nulldurch-
gange dieses Signals, wenn der Spitze-zu-Spitze-Wert gegeniiber der Grdsse der
Hysteresislucke genigend gross ist. In dieser Stellung von SK1 arbeiten TS203 und
TS204 als Emitterfolger.
b. TOP
In dieser Stellung findet Einpegelung des angebotenen wechselspannungsgekoppelten
Signals statt, wodurch Triggerung gemass Bild 9 erfolgt; links fiir negativ gerichtete
Signale, rechts fur positiv gerichtete Signale (Triggerpolaritat negativ).
reset level
input signal
reset level
hysteresis
gap
f
hysteresis
f
f
if!
|
gap
|
trigger
if
|
¥
|
point
1
|
input signal
,
Lj
_
i
-_
>
output signal
i
|
oe
'
!
TS 207
| |
| |
| | |
| | |
output signal
TS 207
[> fe
" PEM 4553
Bild 9. Triggerbetrieb des Impulsformers (Spitzenwert)
Ist das angebotene Signal gegentiber der Hysteresisliicke gross, so wird in dieser Stellung von SK1 in der
Nahe der Spitzen (positive oder negative) des Triggersignals getriggert. Die Einpegelung erfolgt mit
C208 und TS204, der jetzt als Diode arbeitet.
