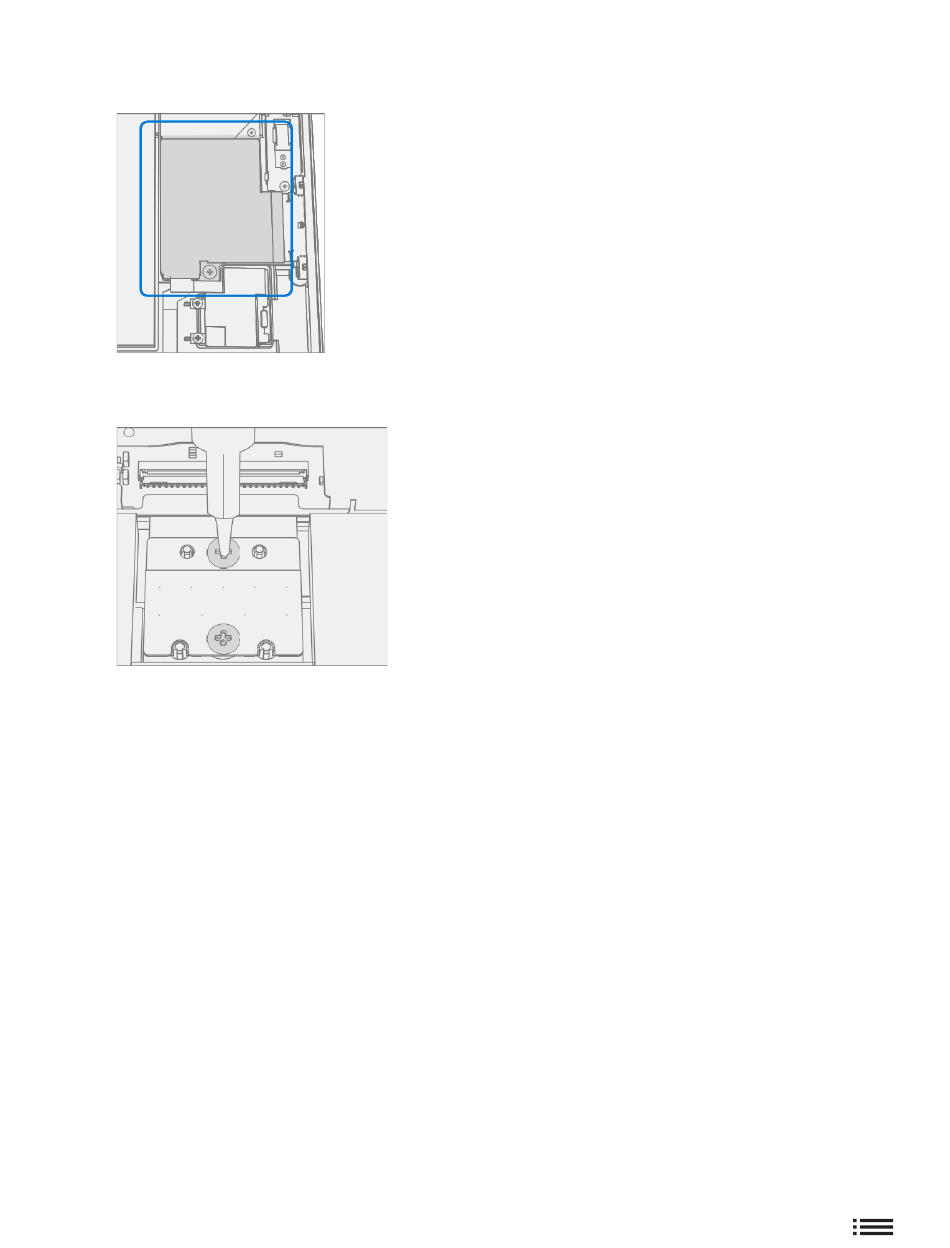

Abschirmung installieren – Platzieren Sie die Abschirmung über dem Rahmen auf der Hauptplatine.
6.
Drücken Sie an allen Kanten nach unten und lassen Sie sie einrasten.
Batterie anschließen – Installieren Sie mit einem PH0-Kreuzschlitzschraubendreher 2 neue MS16020I300
7.
Schrauben, mit denen die Batteriehalterung befestigt ist.
Installieren Sie die IR-Kamera – Installieren Sie das Wärmemodul wie im Verfahren – Installation
8.
(IR-Kamera)
Frontkamera installieren – Installieren Sie den Surflink wie in der Vorgehensweise – Installation
9.
(Frontkamera)
10. Installieren Sie die Rückfahrkamera – Installieren Sie den Surflink wie im Verfahren –
Installation (Rückfahrkamera)
11. Installieren Sie die Antennenkamera – Installieren Sie den Surflink wie in der Vorgehensweise –
Installation (Antennenkamera)
12. Display installieren – Installieren Sie das Display wie unter Verfahren – Installation (Anzeige)
13. Gerät einschalten – Platzieren Sie das Gerät vorsichtig mit der Oberseite nach oben. Schließen Sie das
Gerät an die Stromversorgung an, öffnen Sie das Display und schalten Sie es ein.
14. Vollständige Display-Kalibrierung
a. Verbinden Sie das USB-Laufwerk der Softwaretools mit SDT an den USB-Anschluss des zu reparierenden
Geräts.
b. Software-Tool ausführen – Verwenden Sie im Betriebssystem des Geräts den Windows-Explorer, navigieren Sie
71
(Seite
54) beschrieben.
(Seite
52) beschrieben.
(Seite49 ) beschrieben.
(Seite
46) beschrieben.
M1288944
(Seite
29) beschrieben
