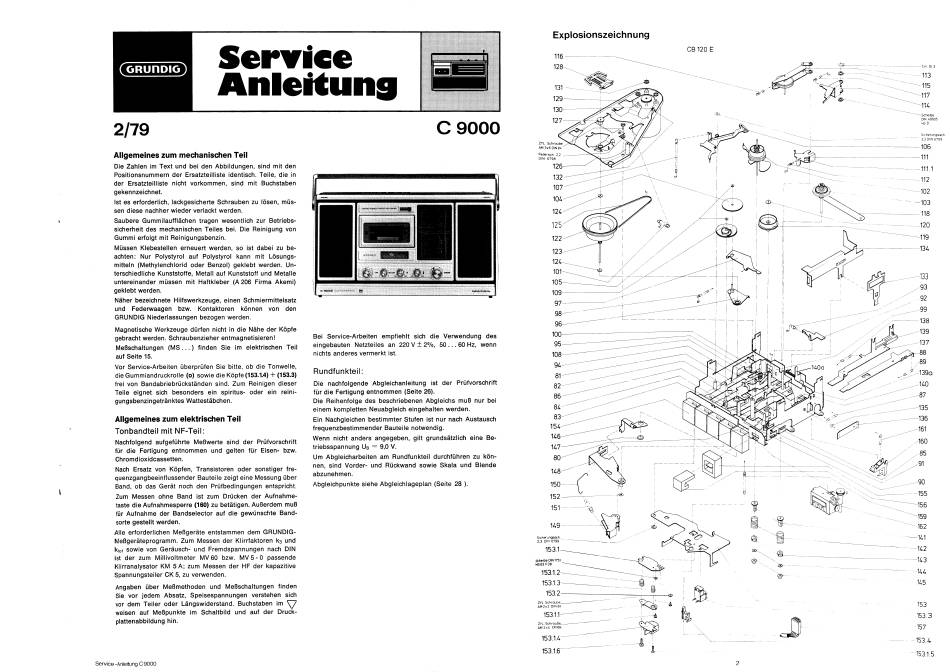

Grundig C 9000 Serviceanleitung

Service
GRUnDlG
Anleitung
2/79
Allgemeines zum mechanischen Teil
Die Zahlen im Text und bei den Abbildungen, sind mit den
Positionsnummern der Ersatzteilliste identisch. Teile,
der Ersatzteilliste nicht vorkommen, Sind mit Buchstaben
gekennzeichnet.
1st es erforderlich, lackgesicherte Schrauben zu lösen, müs-
sen diese nachher Wieder verlackt werden.
Saubere Gummilaufflächen tragen wesentlich zur Betriebs-
sicherheit des mechanischen Teiles bei. Die Reinigung
Gummi erfolgt mit Reinigungsbenzin.
Müssen Klebestellen erneuert werden, so ist dabei
achten: Nur Polystyrol auf Polystyrol kann mit Lösungs-
mitteln (Methylenchlorid Oder Benzol) geklebt werden. Un-
terschiedliche Kunststoffe, Metall auf Kunststoff und Metalle
untereinander müssen mit Haftkleber (A 206 Firma Akemi)
geklebt werden.
Näher bezeichnete Hilfswerkzeuge, einen Schmiermittelsatz
und Federwaagen bzw. Kontaktoren können von
GRUNDIG Niederlassungen bezogen werden.
Magnetische Werkzeuge dürfen nicht in die Nähe der Köpfe
gebracht werden. Schraubenzieher entmagnetisieren!
Meßschaltungen (MS . .. ) finden Sie im elektrischen Teil
auf Seite 15.
Vor Service-Arbeiten überprüfen Sie bitte, 0b die Tonwelle,
die Gummiandruckrolle (0) sowie die Köpfe (153.14) + (153.3)
frei von Bandabriebrückständen Sind. Zum Reinigen
Teile eignet sich besonders ein spiritus- Oder ein reini-
gungsbenzingetränktes Wattestäbchen.
Allgemeines zum elektrischen Teil
Tonbandteil mit NF-Teil:
Nachfolgend aufgeführte MeBwerte Sind der Prüfvorschrift
für die Fertigung entnommen und gelten für Eisen- bzw.
Chromdioxidcassetten.
Nach Ersatz von Köpfen, Transistoren Oder sonstiger
quenzgangbeeinflussender Bauteile zeigt eine Messung über
Band, 0b das Gerät noch den Prüfbedingungen entspricht.
Zum Messen ohne Band ist zum Drücken der Aufnahme-
taste die Aufnahmesperre (160) zu betätigen. Außerdem muß
für Aufnahme der Bandselector auf die gewünschte
sorte gestellt werden.
Alle erforderlichen MeBgeräte entstammen dem GRUNDIG-
Neßgeräteprogramm. Zum Messen der Klirrfaktoren
ktot sowie von Geräusch- und Fremdspannungen nach DIN
ist der zum Millivoltmeter MV60 bzw. MV 5-0 passende
Klirranalysator KM 5 A; zum Messen der HF der kapazitive
Spannungsteiler CK 5, zu verwenden.
Angaben über MeBmethoden und MeBschaItungen finden
Sie vor jedem Absatz, Speisespannungen verstehen sich
vordemTeilerOderLängswiderstand. Buchstaben i m V
weisen auf Meßpunkte im Schaltbild und auf der Druck-
plattenabbildung hin.
Service -AnleitungC 9000
c
die in
von
zu be-
€ -ore
den
Bei Service-Arbeiten empfiehlt sich die Verwendung
eingebauten Netzteiles an 220 V ± 2%, 50
nichts anderes vermerkt ist.
Rundfunkteil:
Die nachfolgende Abgleichanleitung ist der Prüfvorschrift
dieser
für die Fertigung entnommen (Seite 26).
Die Reihenfolge des beschriebenen Abgleichs
einem kompletten Neuabgleich eingehalten werden.
Ein Nachgleichen bestimmter Stufen ist nur nach Austausch
frequenzbestimmender Bauteile notwendig.
Wenn nicht anders angegeben, gilt grundsätzlich
triebsspannung UB == 9,0 V.
Um Abgleicharbeiten am Rundfunkteil durchführen zu kön-
nen, sind Vorder- und Rückwand sowie Skala und Blende
fre-
abzunehmen.
Abgleichpunkte siehe Abgleichlageplan (Seite 28 ).
Band-
k3 und
Explosionszeichnung
116
128
131
129
130
127
9000
6798
126
132
107
104
121.
125
122
123
124
101
105
109
98
96
100
des
60 Hz, wenn 95
108
94
81
82
86
muß nur bei
81.
83
154
146
eine Be-
11.7
80
11.8
150
152
151—
11.9
Sit:h«
2.3 OIN 6799
1531
1751
153.1.2
1531B
1532
15311
153.14
153.1.6
CB 120 E
11.00
6.
2
Gr3
115
117
111.
Scheibe
DN 'OSOS
sch
6799
106
111
—111M
112
102
103
118
-120
119
134
133
93
92
99
- 138
139
137
-88
89
1390
11.0
87
135
136
161
160
85
91
90
-155
156
159
162
-142
143
153
153.3
-157
- 1534
- 153' 5
