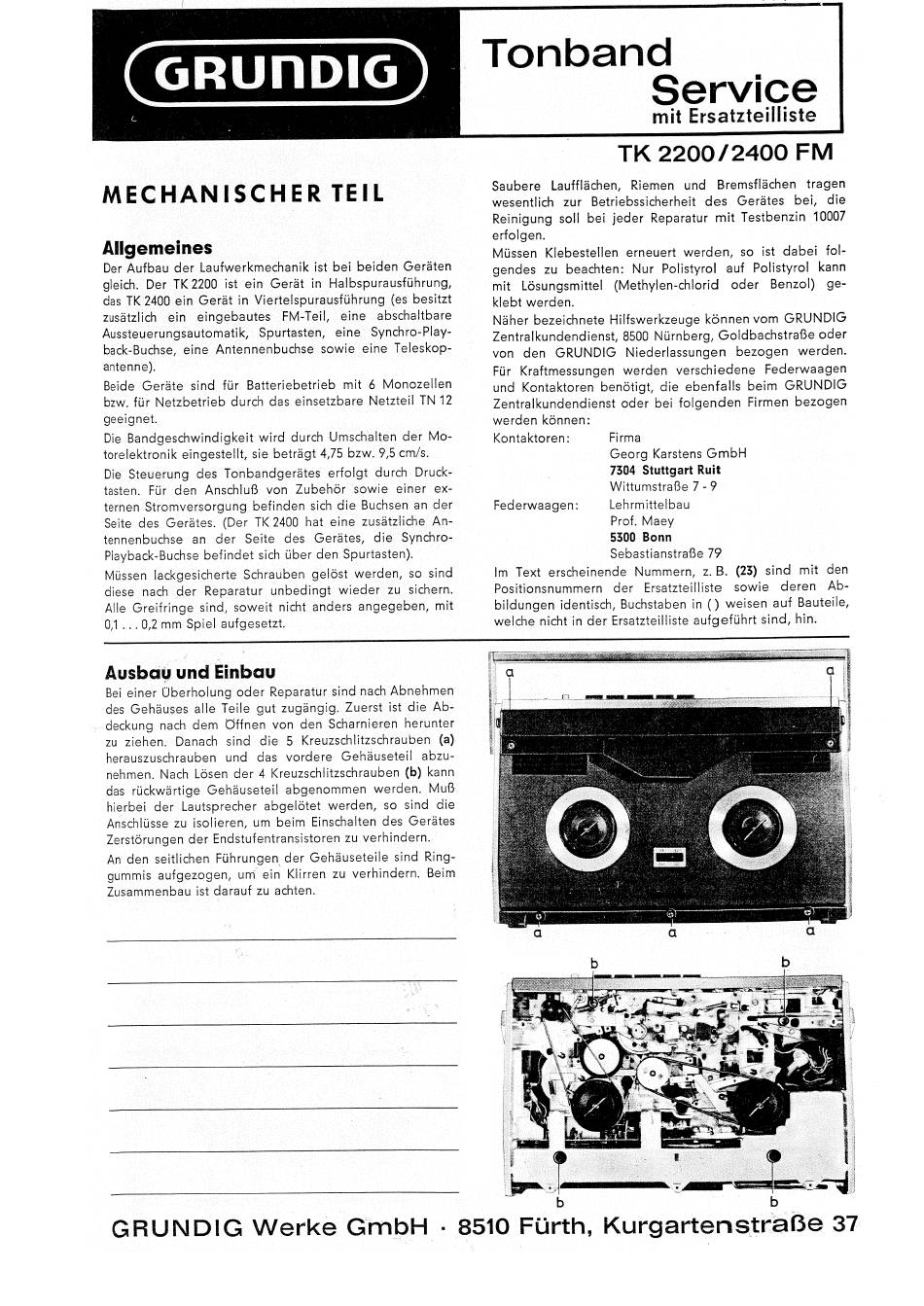

Grundig TK 2200 Serviceanleitung
GRUnDlG
MECHANISCHER
Allgemeines
Der Aufbau der Laufwerkmechanik
gleich. Der TK2200 ist ein Gerät in Halbspurausführung,
das TK 2400 ein Gerät in Viertelspurausführung
zusätzlich ein eingebautes FM-Teil, eine abschaltbare
Aussteuerungsautomatik, Spurtasten, eine Synchro-Play-
back-Buchse, e ine Antennenbuchse sowie eine Teleskop-
antenne).
Beide Geräte sind für Batteriebetrieb
bzw. für Netzbetrieb
durch das einsetzbare
geeignet.
Die Bandgeschwindigkeit Wird durch Umschalten der Mo-
torelektronik eingestellt, sie beträgt 4,75 bzw. 9,5cmls.
Die Steuerung des Tonbandgerätes erfolgt durch Druck-
tasten. Für den Anschluß
von Zubehör
ternen Stromversorgung befinden sich die Buchsenan der
Seite des Gerätes. (Der TK2400 hat eine zusätzliche An-
tennenbuchse an der Seite des Gerätes, die Synchro-
Playback-Buchse befindet sich über den Spurtasten).
Müssenlackgesicherte Schrauben gelöst werden, so Sind
diese nach der Reparatur unbedingt wieder zu sichern.
Alle Greifringe Sind, soweit nicht anders angegeben, mit
. .
mm Spiel aufgesetzt.
Ausbau
und
Einbau
Beieiner Uberholung Oder ReparaturSind nachAbnehmen
des Gehäuses alle Teile gut zugängig. Zuerst ist die Ab-
deckungnachdem Offnen von den Scharnieren herunter
zu ziehen. Danach sind die 5 Kreuzschlitzschrauben (a)
herauszuschrauben und das vordere
nehmen. Nach Lösen der 4 Kreuzschlitzschrauben (b) kann
das rückwärtigeGehäuseteilabgenommenwerden. Muß
hierbei der Lautsprecher abgelötet werden, so sind die
Anschlüsse zu isolieren, um beim Einschalten des Gerätes
Zerstörungender Endstufentransistorenzu verhindern.
An den seitlichen Führungen der Gehäuseteile sind Ring-
gummisaufgezogen,um ein Klirren zu verhindern.Beim
Zusammenbau ist darauf zu achten.
GRUNDIG
Werke
Tonband
TEIL
ist bei beiden Geräten
(es besitzt
mit 6 Monozellen
Netzteil TN 12
sowie
einer ex-
Gehäuseteil
abzu-
GmbH
• 8510 Fürth,
Service
mit Ersatzteilliste
TK 2200/2400
Saubere Laufflächen, Riemen und Bremsflächen tragen
wesentlich
zur Betriebssicherheit
Reinigungsoil bei jeder Reparaturmit Testbenzin10007
erfolgen.
Müssen Klebestellen erneuert werden, so ist dabei fol-
gendes zu beachten: Nur Polistyrol auf Polistyrol kann
mit Lösungsmittel (Methylen-chlorid Oder Benzol) ge-
klebt
werden.
Näherbezeichnete Hilfswerkzeuge könnenvom GRUNDIG
Zentralkundendienst, 8500Nürnberg, Goldbachstraße Oder
von den GRUNDIG Niederlassungen bezogen werden.
Für Kraftmessungen werden verschiedene Federwaagen
und Kontaktoren benötigt, die ebenfalls beim GRUNDIG
Zentralkundendienst
Oder bei folgenden
werden
können:
Firma
Kontaktoren:
Georg Karstens GmbH
7304 Stuttgart Ruit
Wittumstraße
Federwaagen:
Lehrmittelbau
Prof. Maey
5300
Bonn
Sebastianstraße
1m Text erscheinende Nummern, z. B. (23) sind mit den
Positionsnummern
der Ersatzteilliste
bildungen identisch,Buchstaben in ( ) weisen auf Bauteile,
welche nicht in der Ersatzteilliste aufgeführt Sind, hin.
a
b
b
Kurgartenstraße
FM
des
Gerätes
bei,
die
Firmen bezogen
7 - 9
79
sowie
deren
Ab-
a
b
b
37
